Корпус металлический ЩМП-40.60.15 УХЛ1 IP66 TITAN 5 - TI5-10-N-040-060-015-66 IEK

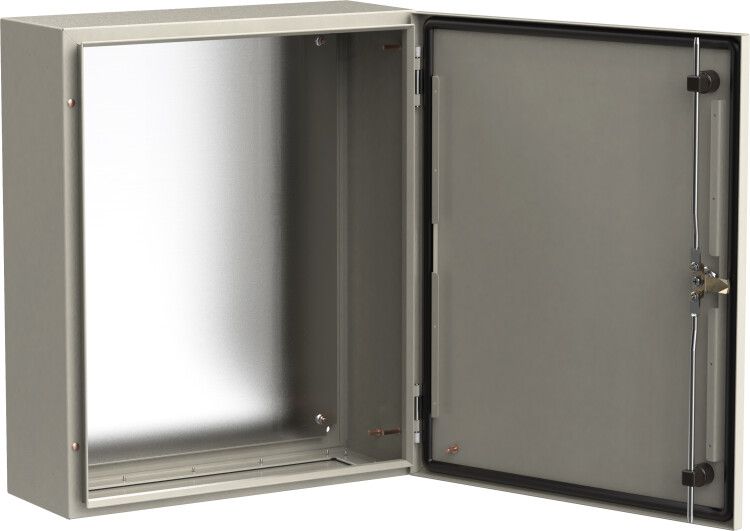

Корпус металлический ЩМП-40.60.15 УХЛ1 IP66 от IEK - это готовый металлический шкаф для наружной установки, предназначенный для размещения аппаратуры управления и автоматизации. Благодаря прочному стальному корпусу с порошковым покрытием и степенью защиты IP66, этот шкаф выдерживает агрессивные условия улицы и промышленных площадок. Артикул ti5-10-n-040-060-015-66 соответствует серии TITAN, где каждая деталь продумана для длительной эксплуатации.

Назначение и область применения

ЩМП-40.60.15 УХЛ1 IP66 предназначен для установки внутри него распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления. Подходит для использования вне помещений - на объектах энергетики, транспорта, ЖКХ, производства и коммунальных сетях. Может служить основным распределительным щитом или вторичным пунктом управления.

Технические характеристики

• Тип изделия: щит монтажный открытой установки
• Материал корпуса: сталь толщиной 1 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Номинальный ток: 630 А - допустимая нагрузка через внутренние проводники и шины
• Цвет: RAL 7035 (серый антрацит)
• Покрытие: двухслойное порошковое с предварительной грунтовкой - повышает коррозионную стойкость
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа - герметично защищает верхнюю часть
• Наличие монтажной панели: да - возможность фиксации оборудования на внутренней раме
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ1 - работает при температуре от −50 C до +40 C, в условиях повышенной влажности и атмосферных осадков

Совместимость и монтаж

ЩМП-40.60.15 УХЛ1 IP66 рассчитан на открытую установку - крепится к стене, опоре или фундаменту болтами через отверстия в боковых стенках. Размеры корпуса позволяют разместить оборудование с максимальными габаритами до 400×600×150 мм. В комплект входят кронштейны для навески и проводник заземления - всё необходимое для быстрого старта. Для монтажа требуется минимум инструментов: отвертка, ключи, уровень. Перед установкой проверьте соответствие посадочных отверстий и глубину крепления.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для электрооборудования распределения. Конструкция исключает случайное доступ к токоведущим частям благодаря двойной заковке кромок двери и плотному прилеганию уплотнителей. Наличие замка обеспечивает контроль доступа. Все материалы сертифицированы и прошли тестирование на термостойкость и ударную прочность.

Преимущества

• Высокая механическая жесткость - благодаря удвоенной заковке кромок и толщине стали 1 мм
• Устойчивость к коррозии - два этапа подготовки поверхности (грунтование + порошковое напыление)
• Герметичность - IP66 позволяет использовать даже в условиях постоянных дождей и песчаных бурь
• Готовая комплектация - в комплекте уже есть крепеж и заземление, не нужно докупать лишнее
• Работа в экстремальных климатах - исполнение УХЛ1 делает его пригодным для Сибири, Дальнего Востока и горных районов

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует взрывозащита Ex
• Не рекомендован для установки в помещениях с химически активными парями (например, кислотные цеха)
• Максимальная нагрузка на внутренние шины - 630 А; превышение может вызвать перегрев
• Не следует применять в местах с постоянным воздействием прямого пламени или сварочных брызг

Примеры использования

• Наружный распределительный щит насосной станции водоснабжения
• Шкаф управления конвейерной линией на пищевом заводе
• Центральный пункт питания освещения уличных фонарей
• Автоматический щит управления системой вентиляции на промплощадке
• Резервный источник питания для системы безопасности на автостоянке

Практические советы

• Перед монтажом обязательно проверьте, что внутренний объем достаточен для вашего оборудования - учтите габариты всех модулей и запас на теплоотвод
• При установке на улице используйте дополнительный водоотводящий желоб под нижним краем корпуса, чтобы избежать скопления воды
• Не открывайте дверцу во время дождя - даже при IP66 возможна временная просочка через уплотнители при сильном давлении воды
• Проверяйте состояние замка и уплотнителей раз в год - особенно после зимних периодов
• Артикул ti5-10-n-040-060-015-66 совпадает с серией TITAN - все аналогичные модели этой серии имеют одинаковые технологии изготовления и качества сборки
