Корпус металлический ЩМП-60.40.40 УХЛ1 IP66 TITAN 5 - TI5-10-N-060-040-040-66 IEK

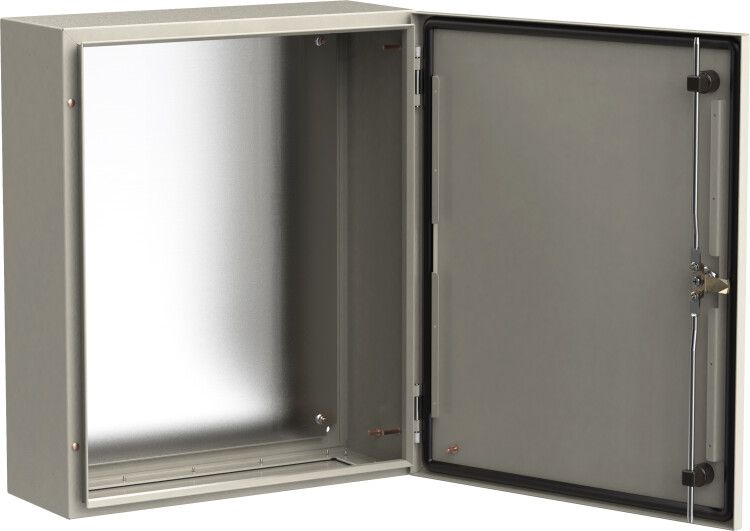

Корпус металлический ЩМП-60.40.40 УХЛ1 IP66 от IEK - это готовый металлический щит с монтажной панелью для наружной установки, предназначенный для размещения аппаратуры управления и автоматизации в условиях повышенной влажности, запыленности и температурных колебаний. Артикул ti5-10-n-060-040-040-66 относится к серии TITAN и рассчитан на работу с номинальным током до 630 А.

Назначение и область применения

ЩМП-60.40.40 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для использования на объектах промышленной автоматизации: насосных станциях, конвейерах, компрессорных установках, узлах управления энергооборудованием и наружных электроустановках. Благодаря защите IP66 и классу исполнения УХЛ1, корпус можно использовать вне помещений - даже при осадках, сильном ветре и перепадах температур.

Технические характеристики

• Размеры корпуса: 600×400×400 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Климатическое исполнение: УХЛ1 - работает при температурах от −50 C до +40 C
• Номинальный ток: 630 А - допустимая нагрузка через вводные устройства
• Цвет: RAL 7035 (серый антрацит)
• Покрытие: двухслойное порошковое - устойчиво к царапинам, химическим воздействиям и коррозии
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Монтажная панель: да, стальная, с предварительно просверленными отверстиями под стандартные DIN-рейки
• Дверца: одинарная, с двойной загибкой кромок для повышения жесткости
• Замок: есть, с возможностью пломбировки
• Тип крышки: закрытого типа - герметичная конструкция без доступа внутрь без открывания дверцы

Совместимость и монтаж

ЩМП-60.40.40 УХЛ1 IP66 совместим со всеми типами DIN-рейки и стандартными модульными устройствами шириной 18 мм. Для монтажа используется способ открытой установки - корпус крепится к стене или опоре болтами через угловые кронштейны, входящие в комплект. Кабельные вводы не предусмотрены - их необходимо устанавливать отдельно (например, фланцевые или резьбовые вводы M20–M50). Готовые отверстия под крепление монтажной панели уже выполнены. В комплект входят: крепеж для навески дверцы и медный проводник заземления с контактной площадкой внутри корпуса.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Корпус выполнен из стали с антикоррозийным покрытием, что исключает риск возгорания от внешних факторов. Наличие замка позволяет ограничить доступ к оборудованию, снижая риск несанкционированных вмешательств. Все сварные швы и кромки проверены на герметичность - соответствие IP66 подтверждено сертификацией.

Преимущества

• Двойная загибка кромок дверцы и корпуса увеличивает прочность и снижает деформацию при ударах
• Перед окраской корпус проходит грунтование - это значительно продлевает срок службы в агрессивной среде
• Порошковое покрытие не требует регулярного обслуживания и сохраняет цвет даже при длительном воздействии УФ
• Встроенное заземление упрощает подключение системы безопасности и исключает необходимость самостоятельного монтажа провода
• Высокая степень защиты IP66 позволяет применять корпус там, где обычные щиты с IP54 не подходят

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием открытого огня или взрывоопасных смесей - не имеет взрывозащиты Ex
• Не рекомендован для погружения в воду - IP66 не обеспечивает защиту от длительного затопления
• Толщина стали 1 мм достаточна для большинства задач, но при механическом давлении (например, при столкновении с транспортом) возможно деформирование - требуется дополнительная защита на опасных участках
• Кабельные вводы не входят в комплект - их нужно заказывать отдельно

Примеры использования

• Наружный щит управления насосной станцией на водопроводе
• Распределительный пункт для автоматического освещения парковки
• Щит питания частотного преобразователя на конвейере в пищевой промышленности
• Аппаратный шкаф для систем видеонаблюдения на территории завода
• Управление вентиляционными установками на кровле здания

Практические советы

• При монтаже используйте только нержавеющие болты - обычная сталь начнет ржаветь быстрее самого корпуса
• Обязательно подсоединяйте заземляющий проводник к контактной площадке внутри корпуса - это обязательное условие безопасной работы
• Выбирайте кабельные вводы с резиновыми уплотнителями и резьбой M20/M25 - они лучше всего сочетаются с размерами корпуса
• Проверьте посадочные размеры монтажной панели перед установкой крупных устройств - максимальная нагрузка на панель не указана, но не стоит нагружать её более чем 30–40 кг равномерно
• ЩМП-60.40.40 УХЛ1 IP66 от IEK серии TITAN - один из немногих корпусов в этом ценовом сегменте с гарантированным сроком службы 15 лет; он выгодно отличается от аналогов с меньшей толщиной стали и без грунтовки
