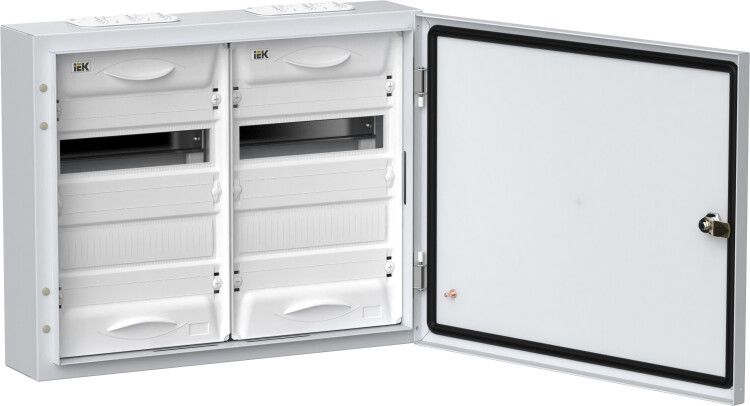

Корпус ЩРн-48 (2х24) TITAN 5 460х570х140 IP54 одна дверь метал. бел. IEK TI5-50-N-2X024-54

Корпус металлический ЩРн-48 (2х24) 460х570х140 IP54 белый от IEK - надёжный распределительный щит из стали с защитой IP54, рассчитанный на установку 48 модулей DIN. Подходит для монтажа в помещениях с повышенной запылённостью, обеспечивает долгую службу - до 15 лет. Артикул ti5-50-n-2x024-54.

Назначение и область применения

Корпус металлический ЩРн-48 (2х24) 460х570х140 IP54 белый предназначен для сборки распределительных электрощитов в системах электроснабжения 230/400 В. Используется для ввода, распределения энергии и защиты цепей от перегрузок и коротких замыканий. Применяется в промышленных объектах, жилых домах, офисах, на производстве - там, где требуется защита оборудования от пыли и брызг воды.

Технические характеристики

• Тип изделия: распределительный щит
• Количество модулей DIN: 48 (2 ряда по 24 модуля)
• Габариты: 460×570×140 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: белый
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Количество рядов: 4 (два вертикальных ряда модулей + два дополнительных для проводов)
• DIN-рейка: есть, установлены две штанги
• Тип крышки: закрытого типа, герметичная
• Способ монтажа: навесной
• Срок службы: 15 лет
• Кабельный ввод: многофункциональный, позволяет пропускать кабели различных диаметров
• Фальш-панель: возможность пломбирования
• Дверь: перенавешиваемая - можно поменять направление открывания
• Суппорты и шины: в комплекте

Совместимость и монтаж

Корпус совместим с любой стандартной модульной аппаратурой (автоматические выключатели, УЗО, реле и т.д.) по формату DIN 35 мм. Для монтажа используются предустановленные DIN-рейки. Навесной способ крепления требует наличия прочной поверхности - стена, опора, стойка. Отсутствие внутренней перегородки упрощает прокладку кабелей между секциями. Съёмная монтажная рама даёт доступ к задней части корпуса для удобной коммутации. Кабельный ввод расположен снизу и сбоку - можно выбрать наиболее удобную точку подключения.

Безопасность и стандарты

Корпус соответствует требованиям к защите IP54, что делает его пригодным для использования в условиях возможного попадания пыли и влаги. Конструкция выполнена из стали с антикоррозийным покрытием, повышающим безопасность при длительной эксплуатации. Комплектация с пломбируемой фальш-панелью позволяет соблюдать нормы безопасности при контроле доступа к оборудованию.

Преимущества

• Увеличенное пространство за DIN-рейками - легко прокладывать и фиксировать кабели
• Перенавешиваемая дверь - гибкая установка в зависимости от расположения щита
• Съёмная монтажная рама - ускоряет сборку и обслуживание
• Многофункциональный кабельный ввод - поддерживает разные типы вводных кабелей без дополнительных переходников
• Высокая плотность модулей - 48 мест в компактном корпусе
• Порошковое покрытие - устойчиво к механическим воздействиям и химическим средам

Ограничения применения

• Не предназначен для установки на улице - IP54 не гарантирует защиту от прямого потока воды или постоянного воздействия осадков
• Не рекомендован для взрывоопасных зон - отсутствует сертификация Ex
• Максимальная нагрузка на корпус - не более 48 модулей; превышение может вызвать перегрев или деформацию
• При монтаже необходимо учитывать посадочные размеры - глубина 140 мм требует свободного пространства за щитом

Примеры использования

• Распределительный щит этажа в многоквартирном доме
• Щит управления на участке конвейера в заводском цехе
• Главный вводный щит в административном здании
• Автономный щит питания насосной станции
• Распределительный пункт в логистическом терминале

Практические советы

• При заказе проверьте, чтобы в комплекте были все элементы: DIN-рейки, суппорты, шины - они указаны в описании производителя, но иногда могут отсутствовать при доставке
• Для удобства прокладки кабелей используйте кабельные каналы внутри корпуса - увеличенное пространство за рейками позволяет это сделать без перегибов
• Если щит будет установлен в помещении с высокой влажностью, дополнительно убедитесь, что все входящие кабели имеют подходящую изоляцию
• При монтаже на стену используйте анкерные болты - саморезы недостаточно надёжны для такого веса
• Пломбирование фальш-панели выполняйте после окончательной настройки - это исключит необходимость вскрытия и повторной пломбировки
• Артикул ti5-50-n-2x024-54 - это конкретная модель из серии TITAN 5. Не путайте с другими корпусами IEK, даже если они похожи внешне - отличаются размеры и комплектация
