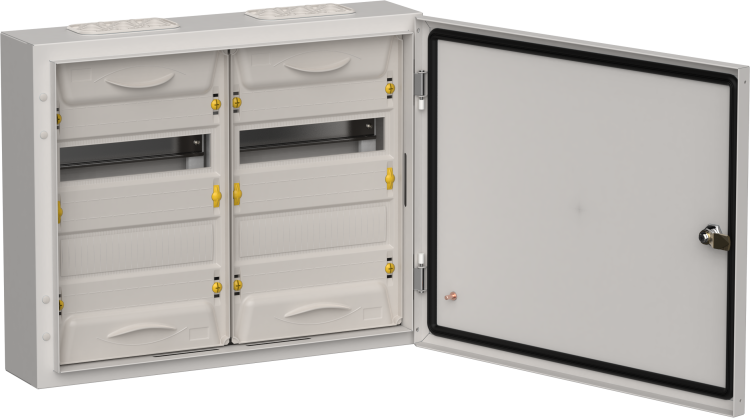

Корпус ЩРн-48 (2х24) TITAN 5 460х570х140 IP54 метал. сер. IEK TI5-50-N-2X024-54-7035

Корпус металлический ЩРн-48 (2х24) 460х570х140 IP54 серый от IEK - надёжная основа для сборки распределительного щита с модульной аппаратурой. Подходит для установки в помещениях с повышенной запылённостью, обеспечивает защиту оборудования от внешних воздействий и легко монтируется на стену. Артикул ti5-50-n-2x024-54-7035 соответствует серии TITAN 5.

Назначение и область применения

Корпус ЩРн-48 предназначен для сборки распределительных электрощитов, где устанавливаются автоматические выключатели, УЗО, реле и другая модульная аппаратура. Он используется для ввода и распределения электроэнергии в сетях до 400 В переменного тока, а также для защиты цепей от перегрузок и коротких замыканий. Применяется в жилых домах, офисах, производственных помещениях, на объектах ЖКХ и промышленности.

Технические характеристики

• Общее количество модулей: 48 (распределено по двум рядам по 24 модуля каждый)
• Габариты: 460×570×140 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточно для помещений) и брызг воды со всех сторон
• Наличие DIN-рейки: да, две стандартные рейки для фиксации модульных устройств
• Тип крышки: закрытого типа, плотно прилегает, обеспечивает герметичность
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов или болтов
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме EN 60947). Для монтажа используются два предварительно подготовленных отверстия на задней стенке - они позволяют закрепить корпус на стене с помощью шурупов или анкеров. Крышка открывается на петлях, что удобно при обслуживании. Перед установкой проверьте, чтобы глубина корпуса (140 мм) была достаточна для размещения всех установленных устройств и проводов - особенно если используются крупные автоматы или устройства с большим радиусом изгиба кабеля.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями ГОСТ Р МЭК 62208 и другими нормами для электрощитового оборудования. Степень защиты IP54 соответствует условиям эксплуатации в помещениях с возможным попаданием влаги и пыли - например, в подвале, на этажном щите или в производственной зоне. Корпус не предназначен для установки вне помещений или в условиях постоянного контакта с водой.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная двухрядная компоновка позволяет эффективно использовать пространство
• Защита IP54 снижает риск повреждения внутреннего оборудования от пыли и случайных брызг
• Порошковое покрытие устойчиво к коррозии и царапинам
• Долгий срок службы - 15 лет - снижает затраты на замену

Ограничения применения

• Не предназначена для наружной установки - даже при IP54 корпус не защищён от длительного воздействия осадков или прямого потока воды
• Не рекомендуется использовать в средах с высокой концентрацией химически активных веществ (например, кислоты, растворители)
• При установке внутри корпуса важно не превышать допустимую нагрузку по тепловыделению - слишком много мощных устройств могут вызвать перегрев
• Не имеет встроенной системы вентиляции - при большой плотности установки модулей требуется дополнительное охлаждение

Примеры использования

• Электрощит на этаже многоквартирного дома - распределение энергии по квартирам
• Щит управления на производстве - питание станков, конвейеров, светильников
• Аварийный щит в подвале здания - защита насосов и систем вентиляции
• Распределительный пункт в торговом центре - управление освещением и розетками

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия на стене точно совпадают с креплениями корпуса - габариты 460×570 требуют точного разметки
• При прокладке кабелей используйте кабельные вводы - они сохранят степень защиты IP54
• Не забудьте про заземление: корпус должен быть надёжно соединён с контуром заземления через специальный контакт
• Для удобства обслуживания оставляйте свободное место вокруг щита - минимум 60 см спереди
• При заказе нескольких экземпляров обращайте внимание на артикул ti5-50-n-2x024-54-7035 - он гарантирует соответствие серии TITAN 5 и одинаковые параметры
