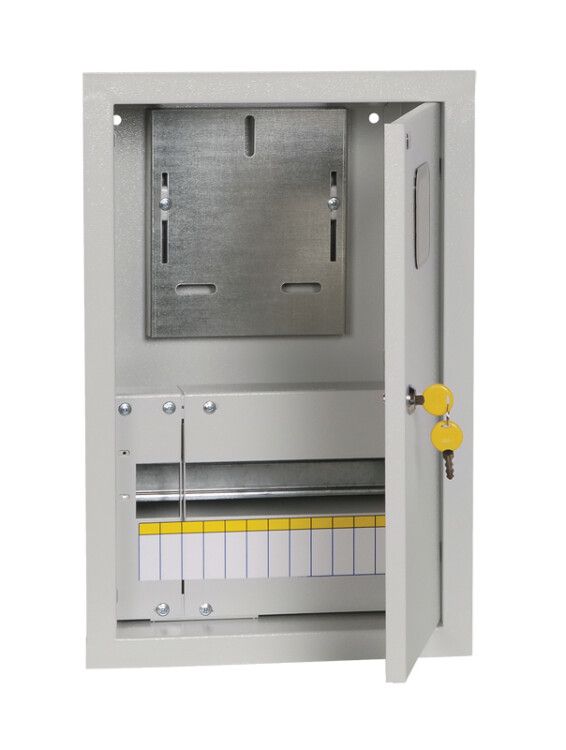

Корпус металлический ЩУРв-1/12зо-1 36 УХЛ3 (ВхШхГ) 480x320x165мм IP31 TITAN | MKM25-V-12-31-ZO IEK

Корпус металлический ЩУРв-1/12 480x320x165 IP31 от IEK (ИЭК) - это надежный металлический корпус для сборки учетно-распределительного щита с возможностью установки 12 модулей на DIN-рейке. Артикул mkm25-v-12-31-zo предназначен для внутренней установки в помещениях с умеренным климатом, обеспечивает защиту от доступа пальцев и капель воды, а также имеет место для счетчика и два ввода кабеля.

Назначение и область применения

Корпус металлический ЩУРв-1/12 480x320x165 IP31 используется для сборки щитов учетно-распределительного типа (ЩУР) в системах электроснабжения до 400 В. Он позволяет разместить автоматические выключатели, УЗО, счетчики и другую модульную аппаратуру. Подходит для жилых домов, офисов, административных зданий и объектов коммунального хозяйства. Корпус ЩУРв-1/12 обеспечивает безопасное распределение энергии, защиту от перегрузок и КЗ, а также удобный доступ к оборудованию для обслуживания.

Технические характеристики

• Размеры: 480×320×165 мм (Ш×В×Г)
• Степень защиты: IP31 - защита от предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Количество модулей DIN: 12 (стандарт 17,5 мм каждый)
• Материал корпуса: листовая сталь толщиной 0,8–1,0 мм
• Материал двери: металл, с замком
• Наличие DIN-рейки: да, предустановленная
• Наличие откидной крышки: да, для удобства монтажа
• Наличие окна: да, для считывания показаний счетчика
• Место под счетчик: есть, предусмотрено внутри
• Количество вводов: 2 (по одному отверстию 140×30 мм сверху и снизу)
• Цвет: серый
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40C до +40C в условиях повышенной влажности
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус ЩУРв-1/12 рассчитан на внутреннюю установку - монтируется в стену или нишу. Для монтажа требуется подготовить проем соответствующих габаритов. Открытые вводы (140×30 мм) позволяют провести кабели снизу и сверху, что удобно при организации ввода питания из этажного щита или подземной трассы. DIN-рейка уже закреплена - достаточно зафиксировать модули. Дверца фиксируется замком, обеспечивающим защиту от несанкционированного доступа. Комплектация некомплектная - клеммы, автоматы, счетчик и кабели необходимо приобретать отдельно.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015. Степень защиты IP31 исключает случайный контакт с токоведущими частями через пальцы или инструменты, а также защиту от вертикально падающей влаги - этого достаточно для помещений с нормальной влажностью. Металлическая конструкция обеспечивает механическую прочность и экранирование. Наличие замка и откидной крышки повышает безопасность при проведении работ. Не рекомендуется использовать в местах с постоянным воздействием брызг, струй воды или высокой запыленностью - для таких условий нужна степень защиты IP54 и выше.

Преимущества

• Жесткая стальная конструкция - устойчивость к деформации при нагрузках
• Предустановленная DIN-рейка - экономия времени при сборке
• Два ввода кабеля - гибкость в планировании маршрутов подключения
• Оконное устройство - возможность контроля показаний счетчика без открывания дверцы
• Климатическое исполнение УХЛ3 - работает в холодных и влажных помещениях (например, подвалы, технические этажи)
• Серый цвет - совместим с большинством интерьеров и легко окрашивается при необходимости

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточен для открытых площадок
• Не подходит для сред с агрессивными парогазовыми выбросами, химическими веществами или постоянной влажностью >95%
• Не содержит комплектующих - все оборудование (автоматы, счетчики, клеммы) нужно докупать
• Ограниченная глубина (165 мм) - не подходит для крупных устройств, требующих больше места (например, многофазные преобразователи или большие УЗО с дифференциальным током 300 мА)
• Некомплектность - требует внимательного составления списка необходимых элементов перед заказом

Примеры использования

• Вводно-распределительный щит (ВРУ) в многоквартирном доме - для учета и распределения энергии по этажам
• Щит управления освещением в офисном здании
• Распределительный щит в цехе с малой мощностью оборудования
• Автономный щит учета в коттедже или даче с однофазным питанием
• Подключение к существующему этажному щиту с выводом кабеля сверху или снизу

Практические советы

• Перед монтажом проверьте, чтобы отверстия вводов (140×30 мм) совпадали с направлением подвода кабеля - лучше заранее спроектировать маршрут
• При установке в стену используйте анкерные болты или шпильки - корпус тяжелый, особенно с установленной аппаратурой
• Убедитесь, что выбранные модули (автоматы, УЗО) поместятся в 12 модулей - некоторые устройства занимают 2–3 модуля
• Для увеличения срока службы в сырых помещениях рекомендуется применять антикоррозийные средства на креплениях и контактах
• При работе с этим корпусом IEK (ИЭК) следите за совместимостью с другими изделиями серии TITAN - они имеют одинаковые стандарты крепления и габаритов
• Артикул mkm25-v-12-31-zo часто используют как базовый вариант - он хорошо сочетается с автоматами IEK серии iC60 и счетчиками Эnergomera
