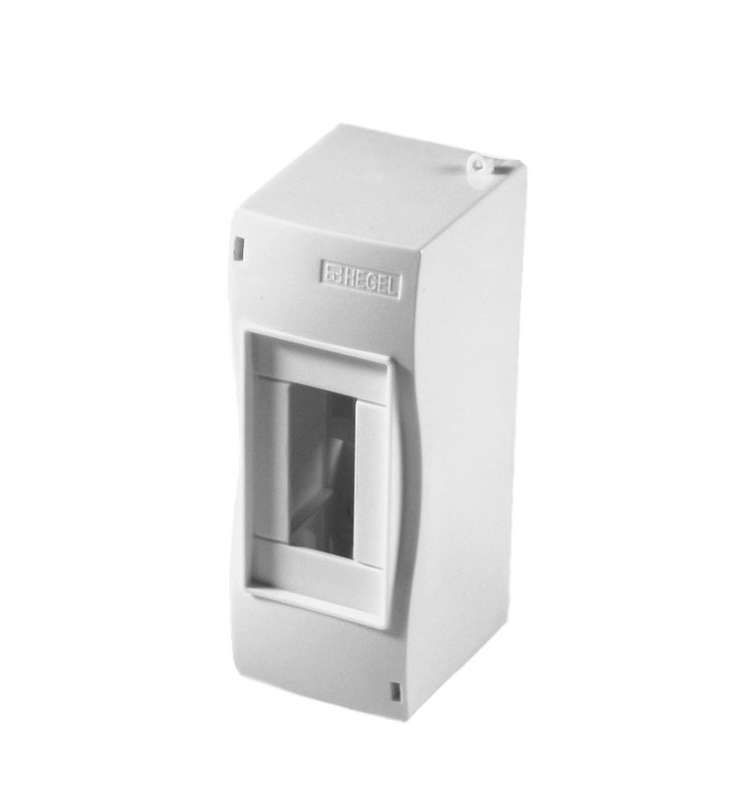

Щиток ЩРн-П-1/2 без двери IP40 светло-серый - КМ2020-03-И HEGEL

Корпус распределительный модульный открытой установки на 1-2 модуля IP40 серый HEGEL, бокс ОП 2м без защитных шторок IP40 светло-серый - компактная коробка для монтажа коммутационных устройств на DIN-рейку в условиях внутренней установки. Артикул KM2020-03-И соответствует модели из серии KМ20xx, предназначенной для простых задач распределения электроэнергии в помещениях.

Назначение и область применения

Корпус используется для размещения модульных устройств: автоматических выключателей, реле, контакторов, кнопочных постов и сигнальных ламп. Подходит для монтажа на стену в сухих помещениях - например, в щитовых, на производстве, в офисах или жилых зданиях. Применяется там, где не требуется высокая степень защиты от пыли и влаги, но важна доступность для обслуживания.

Технические характеристики

• Количество модулей DIN: 2 (возможно установить два устройства шириной 17,5 мм каждое)
• Материал корпуса: полистирол - легкий, устойчивый к химическим воздействиям, не проводит ток
• Степень защиты: IP30 - защищает от твердых предметов больше 2,5 мм, но не от пыли и воды
• Цвет: светло-серый
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −25C до +40C в помещениях с нормальной влажностью

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, установленными на DIN-рейку 35 мм. Для монтажа потребуется предварительно просверлить отверстия в стене и зафиксировать корпус с помощью крепежа. Открытая конструкция не имеет защитных шторок - все контакты остаются доступны после установки. Это упрощает замену и диагностику, но требует осторожного обращения.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола и соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Наличие IP30 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям крупным инструментом, но не гарантирует безопасность при работе с открытыми контактами - перед обслуживанием всегда отключайте питание.

Преимущества

• Легкий вес и простая сборка снижают время монтажа
• Полистирольный корпус не ржавеет и не деформируется при перепадах температуры
• Открытая форма позволяет легко контролировать состояние всех модулей без снятия крышки
• Подходит для быстрого ремонта и замены элементов в уже смонтированных системах

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP30 недостаточен для таких условий
• Запрещено использовать вне помещений - отсутствие герметичности делает корпус уязвимым к осадкам и конденсату
• Не подходит для мест с риском механического повреждения - корпус не выдерживает удары и давление
• Отсутствие защитных шторок увеличивает риск случайного прикосновения к токоведущим частям - требуется дополнительная ограда или знаки безопасности

Примеры использования

• Распределительный щиток на этаже с двумя автоматами и счетчиком
• Управление освещением в коридоре через кнопку и реле
• Контроль работы маломощного насоса или вентилятора с использованием теплового реле
• Временный щиток на стройплощадке для питания инструментов (при условии сухости и отсутствия пыли)

Практические советы

• Перед монтажом проверьте, что глубина корпуса достаточна для ваших устройств - некоторые автоматы имеют большие габариты
• При установке на деревянную стену используйте пластиковые дюбели; на бетон - металлические анкеры
• Не забудьте оставить место для прокладки кабелей - входные отверстия не имеют фитингов, поэтому кабель лучше фиксировать отдельно
• Артикул KM2020-03-И - это именно модель на 2 модуля. Если нужен один модуль - выбирайте KM2010-03-И
• Для повышенной безопасности рекомендуется дополнять корпус внешним кожухом или решеткой, особенно в местах с проходом людей
