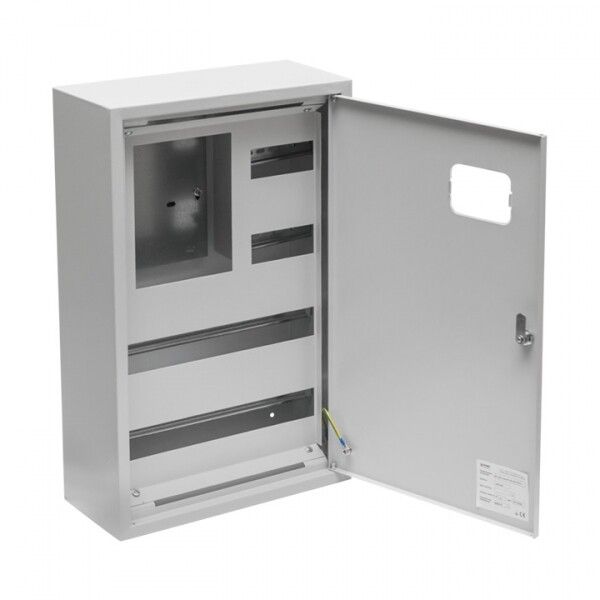

Щит учетно-распределительный навесной ЩРУН 3/48 однодверный с окном (ВхШхГ) 630х400х160мм IP31 PROxima | mb23-3/48 EKF

Щит учетно-распределительный навесной ЩУРн 3/48 однодверный с окном IP31 (630х400х160) от бренда EKF серии PROxima предназначен для приема, учёта и распределения электроэнергии в помещениях с умеренным климатом. Корпус из стали с защитой IP31 и окном для контроля показаний счётчика делает его удобным для монтажа в квартирах, офисах и на объектах промышленного назначения.

Назначение и область применения

Щит учетно-распределительный ЩУРн 3/48 используется для ввода трёхфазного напряжения 380 В, организации учёта энергии через однофазный или трёхфазный счётчик и дальнейшего распределения нагрузки по групповым цепям. Подходит для установки в жилых домах, административных зданиях, торговых центрах и на производстве - там, где требуется надёжная и доступная точка распределения электроэнергии.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Количество модулей DIN: 48
• Количество рядов: 4
• Материал корпуса: сталь толщиной 0,8 мм
• Степень защиты: IP31 - защита от твёрдых предметов >1 мм и вертикально падающих капель воды
• Способ монтажа: накладной (на стену)
• Размеры: 630×400×160 мм
• Место под счётчик: 1 место для трёхфазного счётчика
• Наличие окна: да - для визуального контроля показаний
• Замок: цилиндровый, металлический
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40C до +40C и влажности до 95%
• Цвет: 7035 RAL (серый)
• Наличие DIN-рейки: да
• Наличие монтажной панели: да
• Количество вводов: 3 - каждое с 3 отверстиями Ø30 мм снизу корпуса
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит учетно-распределительный ЩУРн 3/48 совместим с любым стандартным модульным оборудованием: автоматическими выключателями, УЗО, реле напряжения, счётчиками и другими устройствами, устанавливаемыми на DIN-рейку. Монтаж выполняется на ровную вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Для подключения вводных кабелей используются три подготовленных отверстия Ø30 мм снизу - каждый с возможностью прокладки одного трёхфазного кабеля. Перед монтажом проверьте соответствие посадочных размеров и наличие свободного места вокруг щита для открывания двери и обслуживания.

Безопасность и стандарты

Корпус выполнен из стали по ГОСТ 1050-88, проходит фосфатирование и покрывается атмосферостойкой порошковой краской - это предотвращает коррозию даже в условиях повышенной влажности. Степень защиты IP31 гарантирует безопасность от случайного контакта с токоведущими частями и попадания крупных частиц пыли. Соответствует требованиям ТУ 3434-001-96504521-2007. Цилиндровый замок исключает неквалифицированный доступ к внутренним компонентам.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу и толщине стали 0,8 мм
• Удобство обслуживания: съёмная фальш-панель позволяет легко менять расположение оборудования
• Окно для считывания показаний счётчика без вскрытия двери
• Чётко продуманная компоновка: 4 ряда по 12 модулей = 48 мест, оптимально для средних нагрузок
• Подготовленные вводы: три отверстия по 3 шт. - можно сразу подвести три кабеля без доработки
• Долгий срок службы: гарантия 5 лет, материал рассчитан на длительную эксплуатацию

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 не защищает от дождя и прямого попадания воды
• Не рекомендуется использовать в помещениях с постоянными химически активными парами или агрессивной средой
• Климатическое исполнение УХЛ3 допускает работу при минусовых температурах, но не в условиях образования льда внутри корпуса
• Комплектация некомплектная - внутреннее оборудование (автоматы, счётчики, провода) необходимо приобретать отдельно
• Глубина установочная 0 мм - требует наличия свободного пространства перед щитом для открытой двери

Примеры использования

• Электрощит в подъезде многоквартирного дома - для ввода 380 В и распределения по этажам
• Главный распределительный щит в офисном здании - счётчик и автоматы на группы освещения, розеток, кондиционеров
• Щит на участке малого производства - питание станков, насосов, систем вентиляции
• Объекты ЖКХ: тепловые пункты, насосные станции, системы управления

Практические советы

• Перед монтажом убедитесь, что глубина корпуса 160 мм не будет мешать открыванию двери - оставьте минимум 20–30 см свободного пространства спереди
• Используйте кабели сечением не более 25 мм2 для вводов - отверстия Ø30 мм рассчитаны именно на этот диапазон
• При установке счётчика выбирайте модели с габаритами, подходящими под окно - стандартные трёхфазные счётчики обычно помещаются без проблем
• Для долговечности в сырых помещениях дополнительно обработайте кабельные вводы герметиком
• Щит EKF PROxima ЩУРн 3/48 хорошо сочетается с продукцией EKF - все элементы (DIN-рейки, клеммы, модули) имеют одинаковые стандарты крепления
