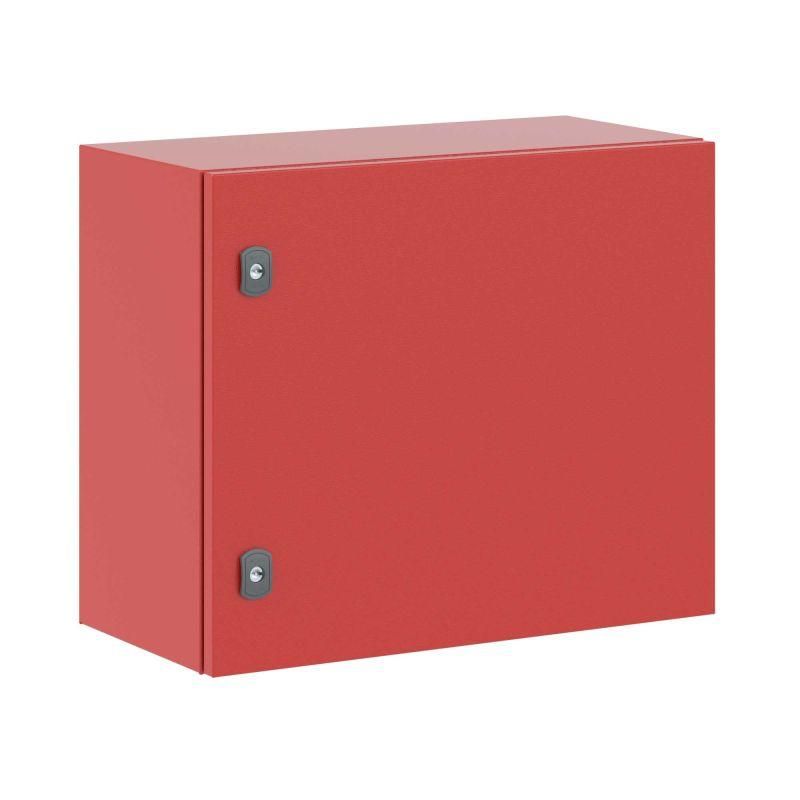

Корпус навесной ST с М/П ВхШхГ 500x600x300 мм RAL3020 красный | R5ST0563-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 500x600x300 мм, цвет RAL3020 от DKC (ДКС), артикул r5st0563-ral3020, предназначен для надёжного размещения оборудования в условиях открытых площадок и жестких внешних воздействий. Он сочетает прочную стальную конструкцию, высокую степень защиты и универсальные варианты монтажа.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 500x600x300 мм, цвет RAL3020 используется для установки аппаратуры управления, коммутационных устройств, реле, автоматических выключателей и других элементов систем автоматизации и распределения электроэнергии. Подходит для наружного монтажа - например, на столбах, стенах зданий или на полу в промышленных зонах. Применяется на объектах энергообеспечения, транспорта, ЖКХ, производства и инфраструктуры, где требуется устойчивость к погоде, механическим ударам и запылённости.

Технические характеристики

• Размеры: 500×600×300 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удары энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +40C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Поверхность: порошковое покрытие - устойчиво к царапинам, UV-излучению и химикатам
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние внутреннего оборудования
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - доступ к тыльной стороне для обслуживания и ввода кабелей
• Соединение в ряд: да - несколько корпусов можно соединить между собой для формирования линейных блоков
• Крепление: настенное, на столбе, напольное - все варианты поддерживаются
• Установка в стену: возможна - благодаря наличию фланца и подходящей глубины

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 500x600x300 мм, цвет RAL3020 совместим с любым оборудованием, которое помещается в указанные габариты и имеет стандартные крепления на DIN-рейках. Монтажная панель уже оснащена разметкой - её можно использовать как основу для крепления модульных устройств без дополнительных перфораций. Для установки на столб или стену используются предварительно подготовленные отверстия и кронштейны из комплекта. Фланец снизу - цельный, без отверстий - позволяет ввести кабели через специальный проход, который затем герметично закрывается. Каждый корпус комплектуется двумя поворотными замками и комплектом заземления (без проводов - их необходимо проложить самостоятельно).

Безопасность и стандарты

Корпус соответствует требованиям безопасности для работы в условиях повышенной опасности: IP66 исключает попадание воды даже при сильном дожде или мойке; IK10 гарантирует сохранность внутри при случайных ударах; класс горючести Г1 снижает риск возгорания. Сейсмостойкость 9 баллов делает его пригодным для регионов с активной сейсмической деятельностью. Климатические исполнения УХЛ1 и ОМ2/ОМ3 позволяют применять корпус в суровых условиях - от Арктики до тропиков, в том числе на открытых участках с высокой влажностью и соляным туманом.

Преимущества

• Высокая механическая прочность - стальная конструкция и IK10 обеспечивают долговечность даже в местах с высокой нагрузкой
• Универсальность крепления - один корпус подходит для всех типов установки: на стену, столб, пол, в нишу
• Визуальный контроль - застекленная дверь позволяет проверять работу оборудования без вскрытия
• Эффективная вентиляция - продуваемая дверь снижает риск перегрева при длительной работе
• Готовая монтажная панель - экономит время на сборке, не требует сверления
• Соединяемость в ряд - удобно для масштабирования систем без потери эстетики и функциональности

Ограничения применения

Корпус не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68. Также он не рассчитан на взрывоопасные среды (не имеет взрывозащиты Ex). Напряжение и ток внутри корпуса должны соответствовать нормам для оборудования, установленного в него - сам корпус не является защитным устройством. Отсутствие встроенного терморегулятора или нагревателя требует самостоятельного решения вопросов обогрева в холодных регионах зимой. Не рекомендуется использовать в средах с агрессивными химическими парами (например, серная кислота, щелочи) - хотя порошковое покрытие устойчиво, оно не защищено от длительного контакта с концентрированными реагентами.

Примеры использования

• Щитовая на опоре ЛЭП - размещение автоматики и счетчиков
• Контрольный пункт на заводе - управление конвейерами и насосами
• Аварийный выключатель на автостоянке - безопасное расположение кнопок и реле
• Распределительный щит в подъезде многоквартирного дома - защита от влаги и вандалов
• Система освещения на железнодорожной платформе - устойчивость к вибрации и погоде

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под крепёж совпадают с конструкцией опоры - особенно важно при установке на столб
• Из-за глубины 300 мм корпус подходит для большинства модульных устройств, но крупные преобразователи частоты могут не поместиться - убедитесь в габаритах оборудования заранее
• При использовании в холодном климате предусмотрите подключение внешнего обогревателя - корпус не имеет встроенной системы тепловой защиты
• При соединении нескольких корпусов в ряд используйте только оригинальные переходники - чтобы не нарушить степень защиты IP66
• Не забудьте проложить и подключить заземляющие провода - они не входят в комплект, но обязательны для соблюдения правил электробезопасности
• Порошковое покрытие RAL3020 - красный - хорошо заметно, что упрощает поиск корпуса на фоне окружающих объектов
