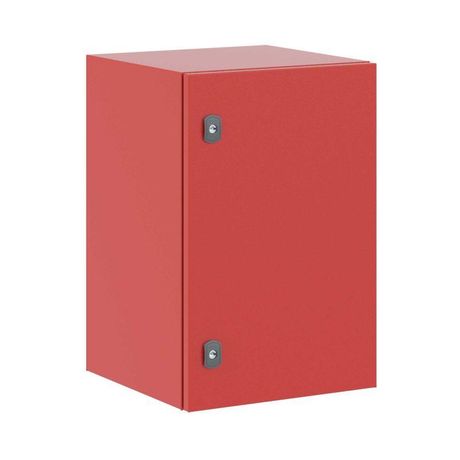

Корпус сварной навесной ST с М/П ВхШхГ 600 х 400 мм RAL3020 красный |R5ST0644-RAL3020 | DKC ДКС

Корпус навесной ST с монтажной панелью ВхШхГ 600x400x400 мм RAL3020 от DKC - прочный металлический кожух с застекленной и вентилируемой дверью, предназначен для наружного и внутреннего монтажа оборудования автоматизации и распределения электроэнергии. Артикул r5st0644-ral3020 обеспечивает надежную защиту от внешних воздействий и подходит для жестких условий эксплуатации.

Назначение и область применения

Корпус навесной ST с монтажной панелью используется для размещения коммутационных устройств, автоматических выключателей, контакторов, реле и других элементов электрощитового оборудования. Подходит для установки в условиях повышенной влажности, запыленности и перепадов температур. Применяется в промышленности, на объектах ЖКХ, транспорте, энергетике и на открытых площадках - например, у станций управления, насосных пунктов, конвейерных линий.

Технические характеристики

• Размеры: высота 600 мм, ширина 400 мм, глубина 400 мм
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Цвет: RAL 3020 (красный)
• Тип покрытия: порошковое, атмосферостойкое
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - для умеренного и холодного климата, с возможностью работы во влажной среде
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - трудногорючий материал
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Задняя дверь: есть - позволяет доступ к задней части корпуса
• Застекленная дверь: да - возможность визуального контроля состояния оборудования
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Крепление: настенное, напольное, на столбе, в стену
• Возможность соединения в ряд: да - несколько корпусов можно смонтировать рядом без зазора

Совместимость и монтаж

Корпус навесной ST с монтажной панелью легко адаптируется под различные схемы сборки. Монтажная панель имеет универсальную разметку - подходит для крепления DIN-рейки, клеммных колодок и других модульных элементов. Для установки используются предложенные в комплекте кронштейны и болты. Возможна установка как на вертикальную поверхность, так и на опорную раму. Соединение в ряд выполняется через совпадающие кромки - не требует дополнительных переходников. Ввод кабелей осуществляется через сплошной фланец с возможностью последующего сверления отверстий. Заземление организуется через предусмотренный комплект (без проводов - их необходимо подвести самостоятельно).

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электротехнических изделий в условиях промышленного использования. Степень защиты IP66 исключает попадание пыли и воды под давлением. Ударопрочность IK10 гарантирует сохранность внутри при случайных механических воздействиях. Климатические классы УХЛ1 и ОМ2/ОМ3 позволяют использовать корпус в регионах с суровым климатом, включая зимние условия. Горючесть Г1 снижает риск распространения огня. Сейсмостойкость 9 баллов делает корпус подходящим для районов с активной сейсмической деятельностью.

Преимущества

• Высокая механическая прочность благодаря толстой стали и усиленной двери
• Защита IP66 + IK10 - идеально для улицы, цехов, мест с частой мойкой
• Возможность установки любым способом: на стену, столб, в пол или в нишу
• Реверсивная дверь - гибкость при проектировании расположения
• Застекленная дверь - контроль без вскрытия корпуса
• Вентиляция - снижение риска перегрева при длительной нагрузке
• Соединение в ряд - экономия места и упрощение масштабирования системы
• Порошковое покрытие - долговечность, устойчивость к царапинам и химическим веществам

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex
• Комплект заземления не содержит провода - требуется самостоятельная прокладка
• При установке в стену необходима подготовка ниши с учетом глубины 400 мм
• Не рекомендован для постоянного погружения в воду - IP66 не равен IP68
• При использовании в очень высоких температурах (>+50C) следует дополнительно контролировать нагрев внутри

Примеры использования

• Электрощит на улице для управления освещением парковки
• Щит управления конвейерной линией в пищевом цехе
• Распределительный пункт на тепловой станции
• Автоматический щит для насосной группы в канализационном колодце
• Контрольный шкаф на железнодорожной платформе

Практические советы

• Перед монтажом проверьте посадочные отверстия на фланце - они должны соответствовать диаметрам вводных кабелей
• Используйте термопрокладки или вентиляционные решетки, если внутри установлено оборудование с высоким тепловыделением
• При установке на столб используйте дополнительные крепежные хомуты - вес корпуса с оборудованием может достигать 25–30 кг
• При соединении нескольких корпусов в ряд соблюдайте одинаковый уровень крепления - иначе возникнет перекос дверей
• При работе в сильную ветреную погоду закройте дверь плотнее - вентиляция может увеличить приток влаги
• Артикул r5st0644-ral3020 совместим с другими изделиями серии RAM block - все комплектующие имеют стандартизированные крепления
