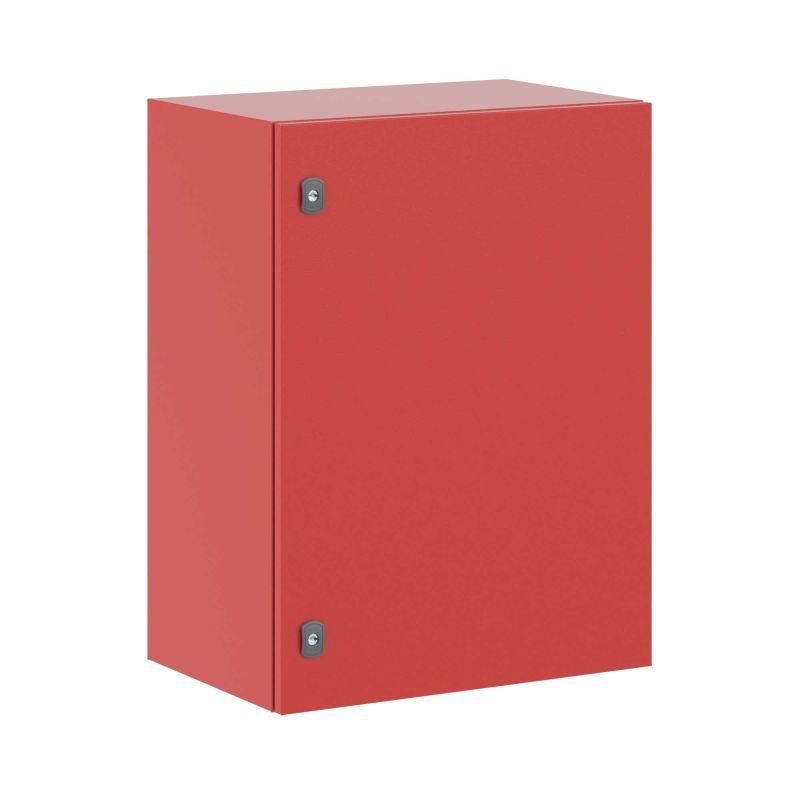

Корпус навесной ST с М/П ВхШхГ 800x600x400 мм RAL3020 красный | R5ST0864-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 800x600x400 мм, цвет RAL3020 от DKC (ДКС) - прочный металлический ящик с внутренним креплением оборудования, рассчитанный на улицу и жесткие условия. Артикул r5st0864-ral3020 подходит для установки силового и автоматизационного оборудования там, где важна надежная защита от пыли, воды и механических воздействий.

Назначение и область применения

Этот корпус предназначен для размещения аппаратуры управления, коммуникационных модулей, контакторов, автоматических выключателей и других элементов систем автоматизации и распределения энергии. Подходит для внешних и внутрипомещенных объектов: насосных станций, промышленных площадок, трансформаторных будок, железнодорожных узлов, теплотрасс и пунктов связи. Благодаря степени защиты IP66 и ударопрочности IK10, корпус можно использовать даже в условиях повышенной запыленности, сырости, перепадов температур и возможных ударов.

Технические характеристики

• Размеры: 800×600×400 мм (высота × ширина × глубина)
• Материал: сталь 1,2 мм (корпус и фланец), сталь 1,5 мм (дверь), оцинкованная сталь 1,8 мм (монтажная панель)
• Покрытие: порошковое, цвет RAL3020 (красный), устойчиво к коррозии и UV-лучам
• Защита: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Климатические классы: УХЛ1, ОМ2, ОМ3 - работает при минус 40C до +40C, во влажном воздухе и на открытых участках
• Застекленная дверь: да - позволяет контролировать состояние оборудования без вскрытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, обеспечивают плотное закрывание
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Система заземления: есть контактные точки, провода не входят в комплект
• Группа горючести: Г1 - материал трудновоспламеняемый

Совместимость и монтаж

Корпус легко монтируется любым способом: на стену, на опорную трубу, на фундамент или прямо на пол. Для крепления предусмотрены подготовленные отверстия и кронштейны. Монтажная панель имеет двунаправленную разметку - удобна для равномерного расположения устройств слева направо и сверху вниз. Возможна сборка в ряд нескольких корпусов одного типа - подходят для создания унифицированных щитовых групп. Кабели заводятся через сплошной фланец, который предварительно просверливается под нужный диаметр. Размеры позволяют разместить оборудование до 400 мм в глубину; учтите, что крупные устройства (например, частотники) должны проверяться на соответствие по габаритам перед заказом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования: выполнено по нормам IEC 62208, GOST R 51317, EN 62208. Сертификаты подтверждают сейсмостойкость, уровень защиты IP66, класс горючести Г1 и устойчивость к агрессивным средам. Применяется в соответствии с правилами ПУЭ и СП 256.1325800.2016 для наружных и взрывобезопасных зон категории 1–3.

Преимущества

• Высокая долговечность благодаря толстому стальному корпусу и качественному порошковому покрытию
• Монтажная панель из оцинкованной стали снижает риск коррозии и упрощает крепление DIN-рейки
• Реверсивная дверь - возможность адаптировать доступ под конкретное место установки
• Сплошной фланец исключает попадание влаги и насекомых внутрь
• Возможность установки в стену или на столб делает корпус универсальным для городской и сельской инфраструктуры
• Сейсмостойкость и виброустойчивость - идеально для районов с активной сейсмикой или рядом с оборудованием, вызывающим вибрации

Ограничения применения

Не следует применять корпус в местах постоянного прямого контакта с химически агрессивными жидкостями (кислоты, растворители). Несмотря на IP66, он не предназначен для длительного погружения в воду. Температура окружающей среды ниже –40 C требует дополнительного контроля работы механизмов замков. Открытые кабельные входы после монтажа необходимо дополнительно герметизировать. Не рекомендовано использование в помещениях с высокой концентрацией паров соли (прибрежные зоны) без регулярного осмотра и обслуживания.

Примеры использования

• Щитовая на улице для управления насосной станцией водоснабжения
• Автоматический пункт учета электроэнергии на железной дороге
• Распределительный щит на крыше здания с вентиляцией и застекленной дверью
• Контрольный шкаф на промышленном конвейере с вибрацией
• Объединённая система из трёх корпусов в ряд для автономного участка тепловой сети

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточные радиусы изгиба - внутренний объем ограничен глубиной 400 мм
• При установке на столб используйте антивандальный крепёж и защитные кожухи на замки
• Для увеличенной теплоотдачи в летнее время допускается установка вентилятора через специально подготовленные отверстия в верхней части корпуса
• При использовании застекленной двери следите за её чистотой - грязь затрудняет визуальный контроль индикаторов
• Артикул r5st0864-ral3020 совместим со всеми аксессуарами серии RAM block от DKC - замки, рейки, кронштейны, переходники
• При необходимости замены двери - она реверсивная, поэтому не требуется менять весь корпус
