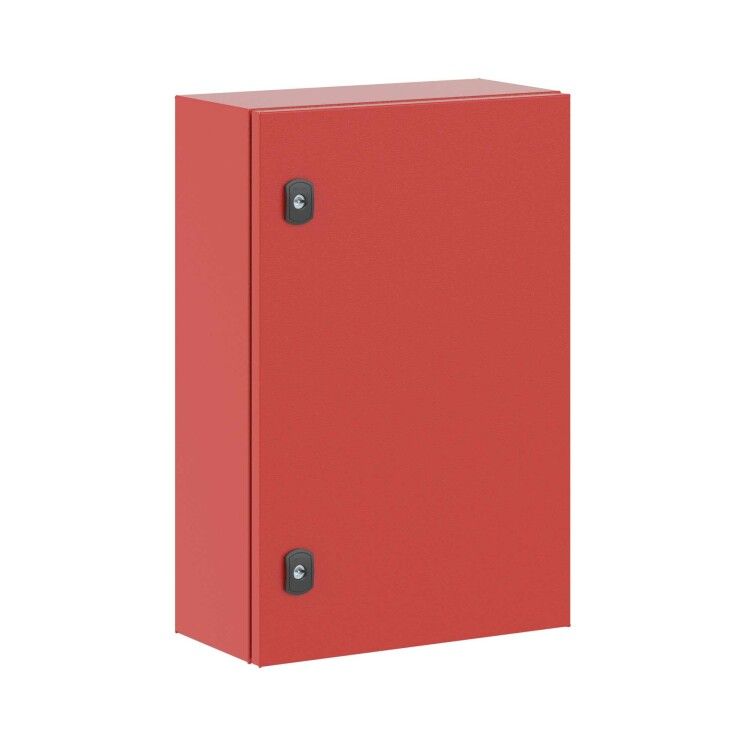

Корпус навесной ST с М/П ВхШхГ 600 х 250 мм RAL3020 красный | R5ST0669-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 600x600x250 мм, RAL3020 от DKC предназначен для защиты электротехнического оборудования в условиях улицы и внутри помещений. Благодаря прочной стальной конструкции, защите IP66 и ударопрочности IK10, этот корпус надёжно работает в сложных средах - например, на промышленных объектах, в насосных станциях или на транспорте. Артикул r5st0669-ral3020 соответствует требованиям ГОСТ и сертифицирован Ростехнадзором.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 600x600x250 мм, RAL3020 используется для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, модулей управления, устройств защиты и других элементов систем АСУ ТП и ЭРЭ. Подходит для установки как внутри зданий, так и на улице - благодаря защите IP66 и стойкости к перепадам температур. Применяется в энергетике, ЖКХ, транспорте, на заводах и в пунктах распределения электроэнергии.

Технические характеристики

• Габариты: 600×600×250 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Вибростойкость: класс М39
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - для работы в холодном, влажном и агрессивном воздухе
• Цвет: красный RAL3020
• Отделка: порошковое покрытие - устойчиво к царапинам, химическим воздействиям и UV-излучению
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, обеспечивают плотное закрывание
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Группа горючести: Г1 - материал не поддерживает горение

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 600x600x250 мм, RAL3020 монтируется любым способом: на стену, на опору или на площадку. Для крепления предусмотрены специальные кронштейны в комплекте. На фланце есть готовые отверстия для ввода кабелей - можно использовать гильзы, вводы или муфты. Монтажная панель имеет разметку под стандартные DIN-рейки и крепления, что ускоряет сборку. Общий вес корпуса позволяет устанавливать его на обычную несущую стену без усиления. Крепление на столбе возможно с использованием дополнительных хомутов (не входят в комплект).

Безопасность и стандарты

• Соответствует ГОСТ IEC 61439 - требования к распределительным устройствам низкого напряжения
• Соответствует ГОСТ IEC 62254 - нормы для корпусов электротехнических изделий
• Прошла сертификацию РМРС, РКО, Ростехнадзора
• Имеет клеймо о соответствии требованиям безопасности для промышленного использования

Преимущества

• Высокая механическая прочность - корпус выдерживает значительные внешние нагрузки
• Защита от пыли и воды - идеально для открытых площадок, дождливых регионов
• Ударопрочность IK10 - безопасен даже в местах с риском случайных ударов
• Сейсмостойкость 9 баллов - подходит для районов с повышенной сейсмической активностью
• Порошковое покрытие - долговечнее, чем обычная краска; не требует периодического окрашивания
• Реверсивная дверь - удобство при монтаже в ограниченном пространстве
• Двухзамковая система - предотвращает самопроизвольное открытие и обеспечивает уровень доступа

Ограничения применения

Не предназначен для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном подводном положении. Не рекомендован для установки в зонах с агрессивными химическими парами (например, кислотные производства) без дополнительной защиты. Температурный режим ограничен климатическим исполнением УХЛ1 - не следует применять при температурах ниже -60C. Отсутствие внутреннего освещения и вентиляции требует самостоятельного решения этих задач при необходимости.

Примеры использования

• Щиты управления насосными станциями на улице
• Распределительные щиты на железнодорожных путях
• Автоматические системы контроля освещения на автостоянках
• Щиты питания видеонаблюдения на фасадах зданий
• Контрольные пункты на промышленных участках с высокой запылённостью

Практические советы

• Перед монтажом проверьте, чтобы отверстия в фланце совпадали с диаметром вводимых кабелей - используйте термоусадочные или резиновые вводы для сохранения степени защиты IP66
• При креплении на столб используйте металлические хомуты с антикоррозийным покрытием - корпус тяжёлый, и недостаточно просто вкрутить болты в деревянную опору
• Монтажная панель уже размечена - ориентируйтесь на метки для DIN-реек, чтобы не сверлить лишних отверстий
• При работе в условиях сильной влажности или солёного воздуха дополнительно смажьте замки силиконовой смазкой один раз в год
• Артикул r5st0669-ral3020 - единственный вариант этого размера с цветом RAL3020 в линейке DKC; другие цвета имеют другие артикулы
• Комплект заземления поставляется без проводов - подготовьте медный провод сечением не менее 10 мм2 для соединения с контуром заземления
