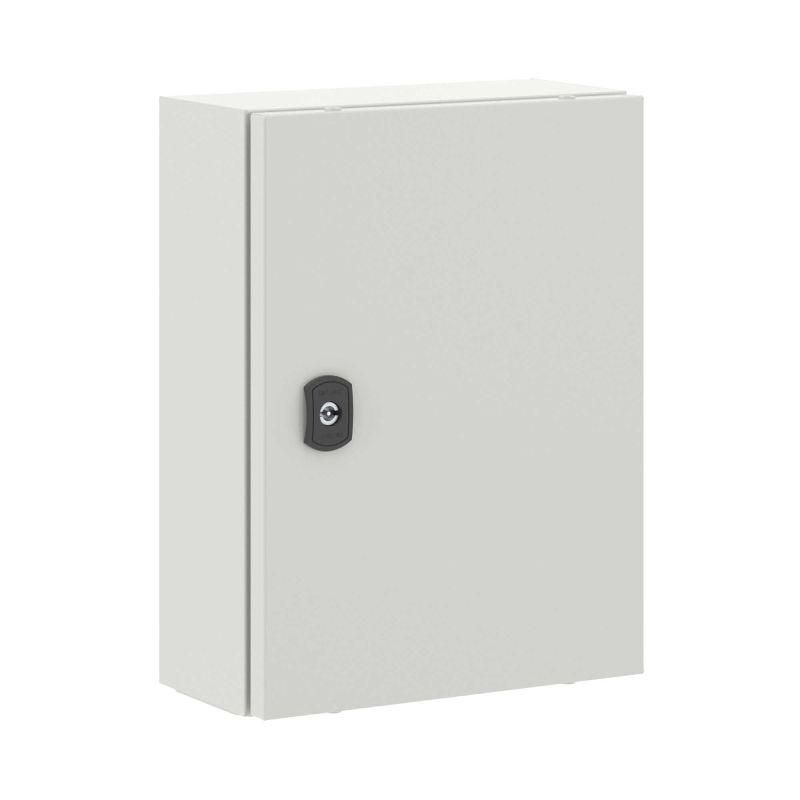

Корпус навесной STE 400х300х150мм с монтажн. панелью DKC R5STE0431 ДКС

Корпус навесной с монтажной панелью ВхШхГ 400x300x150 мм от DKC (ДКС), артикул r5ste0431, предназначен для защиты электрооборудования в условиях улицы и промышленных объектов. Благодаря прочной стальной конструкции, IP66 и IK10, он выдерживает внешние воздействия и механические удары, сохраняя работоспособность оборудования внутри.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 400x300x150 мм используется для размещения устройств автоматизации, коммутационного оборудования, реле, контакторов и других элементов распределительных щитов. Подходит для наружной установки, где требуется надёжная защита от пыли, воды, перепадов температур и механических повреждений. Применяется на промышленных площадках, насосных станциях, трансформаторных будках, участках с повышенной влажностью и на открытых территориях.

Технические характеристики

• Габариты: 400×300×150 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза с высоты 1 метра)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Тип двери: застекленная, вентилируемая - позволяет контролировать состояние внутреннего оборудования и обеспечивает циркуляцию воздуха
• Фланец: сплошной, для ввода кабелей
• Задняя дверь: есть - доступ к задней части корпуса для обслуживания и прокладки кабелей
• Крепление: настенное, напольное, на столбе - универсальная система крепления
• Соединение в ряд: возможно - несколько корпусов можно соединить между собой для формирования линейных решений

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 400x300x150 мм совместим с любым оборудованием, которое помещается в указанные габариты и имеет стандартные крепления на DIN-рейку или через отверстия в монтажной плате. Для монтажа используются предварительно подготовленные отверстия на тыльной стороне корпуса. Крепление на стену выполняется болтами M8; для установки на столб - специальные хомуты или кронштейны (не входят в комплект). Соединение в ряд осуществляется через технологические профили на боковых стенках - требует точной выравнивания при сборке. Перед установкой проверьте посадочные размеры монтажной панели - она рассчитана на оборудование шириной до 280 мм.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 - исключает попадание пыли и защиту от направленных струй воды
• Ударопрочность IK10 по EN 50102 - гарантирует безопасность при случайных ударах инструментом или предметами
• Сейсмостойкость 9 баллов по MSK-64 - допущено к использованию в сейсмоактивных регионах
• Климатическое исполнение УХЛ1 - сертифицировано для работы в холодном и умеренно влажном климате
• Порошковое покрытие соответствует требованиям к антикоррозийной стойкости для наружных условий

Преимущества

• Высокая жесткость конструкции благодаря однолистовой сварке - снижает риск деформаций при вибрациях
• Реверсивная дверь - удобство при монтаже в ограниченном пространстве
• Застекленная дверь - возможность визуального контроля состояния оборудования без вскрытия корпуса
• Вентилируемая дверь - предотвращает перегрев при длительной работе оборудования
• Сплошной фланец - минимизирует риск попадания влаги через кабельные вводы
• Комплексная комплектация - всё необходимое для быстрого старта: замок, заземление, панель, фланец

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием открытого огня или взрывоопасных сред - не является взрывозащищённым
• Не рекомендован для использования в местах с частыми химическими выбросами (например, кислотные пары, растворители) - порошковое покрытие не устойчиво ко всем агрессивным веществам
• Максимальная масса установленного оборудования не должна превышать 25 кг - превышение может вызвать деформацию монтажной панели
• При установке на столб необходимо использовать дополнительные крепёжные элементы - они не входят в комплект

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на автостоянке или заправке
• Автоматизация освещения в парковой зоне
• Контрольный щит на тепломагистрали или вентиляционной установке
• Система сигнализации на границе промзоны

Практические советы

• Перед монтажом проверьте соответствие размеров оборудования и монтажной панели - максимальная ширина оборудования 280 мм
• Используйте герметичные кабельные вводы даже при наличии сплошного фланца - это повысит уровень защиты
• При установке на столб обязательно используйте антивандальные кронштейны и заземление
• При соединении нескольких корпусов в ряд соблюдайте равномерность шага крепления - иначе возможны перекосы
• Проверяйте плотность закрытия двери после установки - при необходимости регулируйте замок
• Для обслуживания внутри корпуса - используйте инструменты с изолированными ручками, так как корпус не является изолирующим элементом
