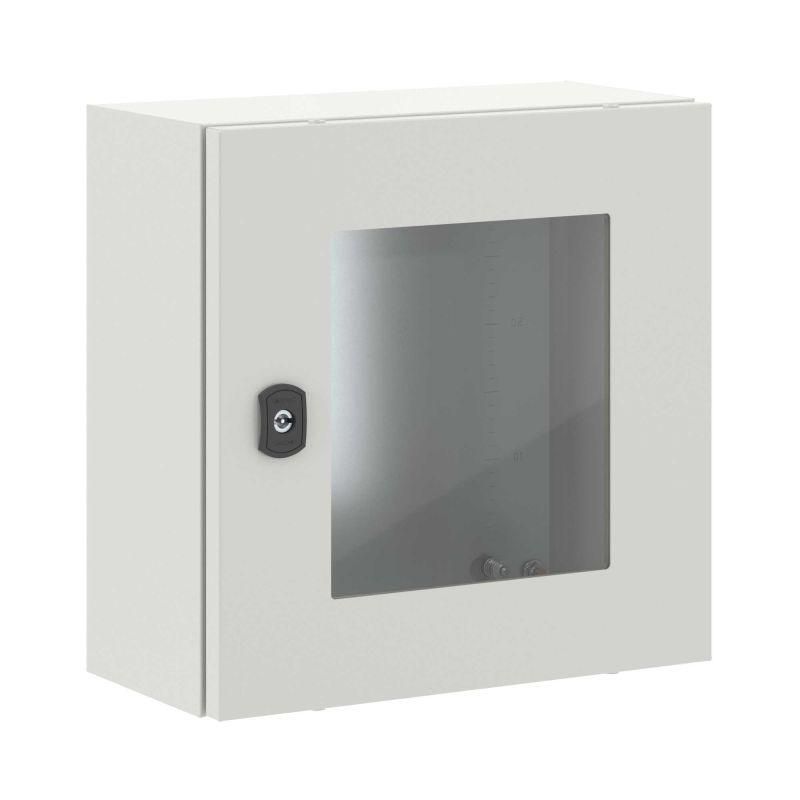

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 400x400x200 мм | R5STEX0442 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 400x400x200 мм от DKC (ДКС), артикул r5stex0442, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и внутри помещений. Благодаря прочному стальному корпусу, защищённому порошковым покрытием, и прозрачной двери из закалённого стекла, этот корпус сочетает устойчивость к внешним воздействиям с удобным доступом к внутренней начинке.

Назначение и область применения

Этот корпус используется для монтажа аппаратуры автоматизации, коммуникационных модулей, реле, контакторов, устройств защиты и других элементов электрощитового оборудования. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергетике, транспорте и промышленном оборудовании. Применяется там, где требуется защита от пыли, воды, механических ударов и коррозии.

Технические характеристики

• Размеры: 400×400×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: прозрачная, из закалённого стекла толщиной 5 мм, реверсивная (можно открывать влево или вправо)
• Степень защиты: IP66 - полностью герметична против пыли и мощных струй воды
• Ударопрочность: IK09 (EN 50102) - выдерживает удар энергией до 5 Дж
• Климатические условия: УХЛ1, ОМ2, ОМ3 - от -40C до +40C, повышенная влажность, агрессивная среда
• Заземление: встроенный комплект с проводами
• Фланец: один сплошной для ввода кабелей
• Запирание: поворотный замок
• Сейсмическая устойчивость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - трудновоспламеняемый материал

Совместимость и монтаж

Корпус легко монтируется любым из четырёх способов: на стену, на столб, на пол или в нишу. Для крепления предусмотрены подготовленные отверстия. Возможна установка в ряд - несколько корпусов можно соединить друг с другом для формирования единых щитовых решений. Каждый корпус имеет собственные точки крепления, поэтому не требует специальных направляющих. Монтажная панель предварительно установленная - позволяет сразу фиксировать оборудование без доп. работ.

Безопасность и стандарты

Изделие соответствует требованиям EN 50102 (для степеней защиты IK), DIN VDE 0660 часть 500, GOST R IEC 62208. Выполнено по принципу однолистовой сварки - исключает деформацию и снижает риск попадания влаги через швы. Цветовое решение RAL 7035 (серый антрацит) обеспечивает долговечность покрытия даже при постоянном UV-облучении. Все материалы сертифицированы и прошли проверку на химическую стойкость и термостойкость.

Преимущества

• Высокая жесткость благодаря сварке из одного листа - минимизирует вибрацию и деформацию
• Прозрачная дверь даёт возможность визуального контроля состояния оборудования без вскрытия
• Порошковое покрытие устойчиво к царапинам, перепадам температур и коррозии
• Встроенная монтажная панель экономит время сборки
• Реверсивная дверь - гибкий вариант расположения при монтаже
• Сейсмостойкость и класс защиты IP66 позволяют использовать в экстремальных условиях

Ограничения применения

• Не рекомендовано применение в местах с постоянным погружением в жидкости - IP66 не гарантирует длительное пребывание под водой
• Пластиковые детали (замок, уплотнители) имеют ограниченный срок службы при температурах ниже -40C
• Не подходит для взрывоопасных зон - не имеет взрывозащиты Ex
• При использовании в качестве напольного - необходима ровная основа; возможен прогиб при неравномерной нагрузке

Примеры использования

• Щит управления насосной станцией на уличной площадке
• Распределительный пункт на железнодорожной платформе
• Автоматический контроллер освещения в парковой зоне
• Аппаратура связи на опоре ЛЭП
• Центральный щит системы видеонаблюдения на территории предприятия

Практические советы

• Перед монтажом проверьте посадочные отверстия - они совпадают с типовыми кронштейнами для столбов и стен
• При установке в стену используйте уровень - корпус должен быть идеально вертикальным, чтобы дверь плотно закрывалась
• Для ввода кабелей применяйте вводные муфты подходящего диаметра - фланец готов к установке, но не содержит встроенных уплотнителей
• При группировке нескольких корпусов в ряд - учтите шаг между точками крепления: он рассчитан на стандартизированное расстояние 400 мм
• Частые операции обслуживания? Обеспечьте достаточный свободный доступ перед дверью - минимально 60 см
• Проверяйте состояние уплотнителя двери каждые 6–12 месяцев - особенно после зимних условий
