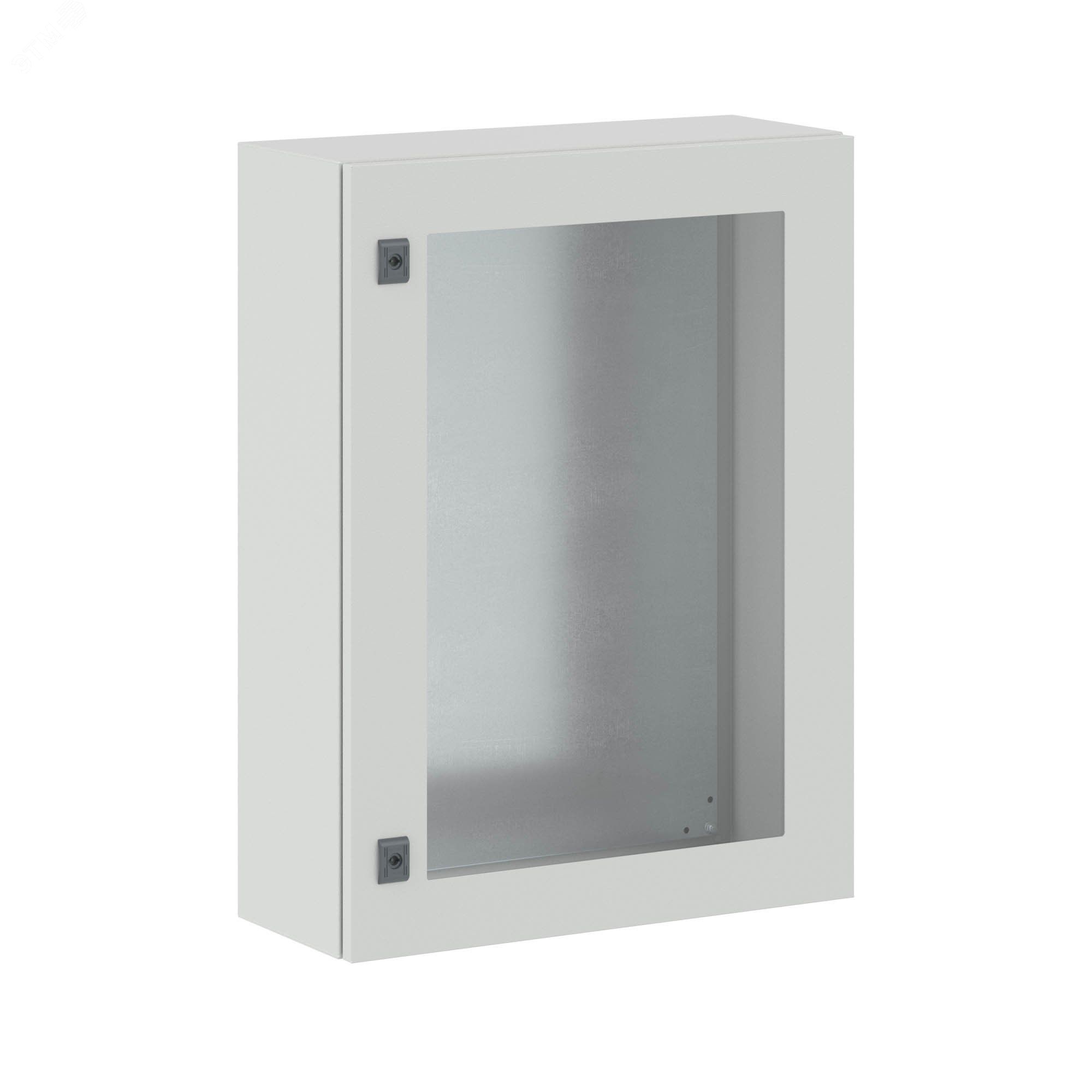

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 800x600x250 мм | R5STEX0869 DKC ДКС

Корпус навесной с металлической панелью и прозрачной дверью 800x600x250 мм от DKC (ДКС), артикул r5stex0869, предназначен для надёжного размещения оборудования в системах автоматизации и распределения электроэнергии. Конструкция рассчитана на улицу и сложные условия эксплуатации, сочетает прочность стали, защиту IP66 и ударопрочность IK10.

Назначение и область применения

Корпус используется для монтажа коммутационных устройств, автоматических выключателей, контакторов, реле и других элементов управления. Подходит для установки на улице, в цехах, на промышленных объектах, в насосных станциях, на тепловых пунктах и в системах освещения. Применяется там, где требуется защита от пыли, воды, механических воздействий и вандализма.

Технические характеристики

• Размеры: 800×600×250 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: прозрачная, из закалённого стекла толщиной 5 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Замок: поворотный, один, с возможностью запирания
• Фланец: сплошной для ввода кабелей, 1 шт.
• Крепление: настенное, на столбе, напольное, встраивание в стену
• Сертификация: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус совместим со всеми типами DIN-рейки и стандартными модульными аппаратами. Для монтажа используются предварительно подготовленные отверстия в задней стенке и боковых гранях. Возможна установка на вертикальные поверхности, опоры, столбы или в нишу стены. Каждый корпус можно соединить в ряд с другими - для этого предусмотрены специальные фланцевые соединения. Накладные кронштейны в комплект не входят - их необходимо приобретать отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50827.3-2009. Защита IP66 исключает попадание пыли и воды под давлением. Ударопрочность IK10 гарантирует сохранность внутреннего оборудования даже при случайном ударе. Порошковое покрытие устойчиво к коррозии, UV-излучению и перепадам температур. Заземление реализовано через встроенный комплект с проводами - достаточно подключить к контуру заземления объекта.

Преимущества

• Высокая жесткость конструкции благодаря сварке из одного листа металла - снижена вибрационная нагрузка
• Прозрачная дверь позволяет контролировать состояние оборудования без вскрытия корпуса
• Порошковая окраска устойчива к химическим веществам и агрессивным средам
• Поддерживается несколько вариантов установки: на стену, столб, в пол или в стену
• Сплошной фланец защищает от протечек и обеспечивает плотный ввод кабелей

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68
• Температурный диапазон ограничен: ниже −40C и выше +40C требуют дополнительного обогрева/охлаждения
• Климатическое исполнение УХЛ2 не рекомендует применение в условиях повышенной влажности более 95% при температуре выше +25C без вентиляции
• Комплектация некомплектная - отсутствуют кронштейны, кабельные вводы, терморегуляторы; их нужно докупать

Примеры использования

• Электрощит на улице для управления уличным освещением
• Распределительный щит на насосной станции с частотником и контактными группами
• Автоматизация конвейера в пищевой промышленности - защита от мойки и пара
• Контрольный пункт на железнодорожной платформе с PLC и I/O-модулями
• Аппаратура связи на опоре ЛЭП - устойчивость к ветру, дождю и снегу

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они должны соответствовать диаметрам используемых кабелей
• При установке на столб используйте антивандальные кронштейны - корпус весит около 15–18 кг
• Для удобства обслуживания оставьте минимум 60 см свободного пространства перед дверью
• При использовании в холодных регионах добавьте нагреватель и термостат - конденсат внутри корпуса может вызвать короткое замыкание
• Проверяйте целостность уплотнителей двери ежегодно - особенно после зимних условий
• При соединении нескольких корпусов в ряд соблюдайте последовательность подключения заземления между ними
