Корпус навесной STE с М/П ВхШхГ 1200x600x200 мм | R5STE1262 DKC ДКС

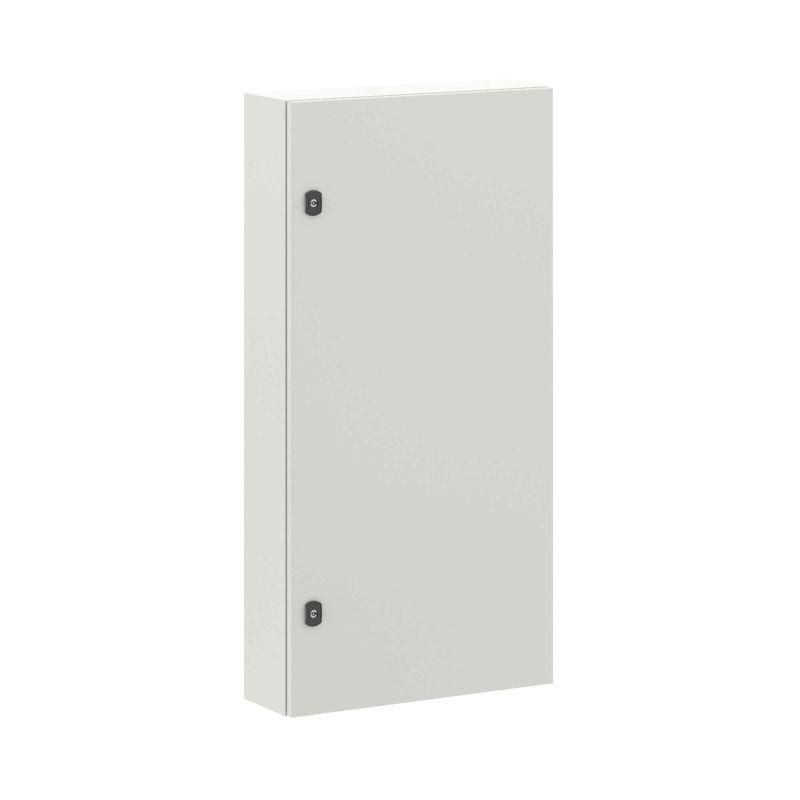

Корпус навесной с монтажной панелью ВхШхГ 1200x600x200 мм IP66 от DKC (ДКС), артикул r5ste1262, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических зон.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств - автоматических выключателей, контакторов, реле, модулей PLC, преобразователей частоты и других элементов систем АСУ ТП. Подходит для установки на улице, в цехах с повышенной запыленностью, на промышленных объектах, в насосных станциях, на элеваторах и в местах с риском механических воздействий. Благодаря высокой степени защиты и прочности, корпус ВхШхГ 1200x600x200 мм IP66 применяют там, где обычные щиты не выдерживают внешних факторов.

Технические характеристики

• Размеры: 1200 мм (высота) × 600 мм (ширина) × 200 мм (глубина)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035 (серый антрацит)
• Монтажная панель: оцинкованная сталь 2,5 мм, рассчитана на значительные нагрузки
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Тип поверхности: порошковое покрытие - устойчиво к царапинам, химикатам и UV-излучению
• Количество дверей: одна, реверсивная (можно открывать вправо или влево)
• Застекленная дверь: да - позволяет визуально контролировать состояние приборов без вскрытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• С задней дверью: да - удобство доступа к тыльной стороне оборудования
• Способ монтажа: навесной, настенный, на столбе, напольный
• Возможность соединения в ряд: да - несколько корпусов можно стыковать по бокам для формирования линейных решений

Совместимость и монтаж

Корпус ВхШхГ 1200x600x200 мм IP66 совместим с любым оборудованием, которое поместится внутри и соответствует стандартным DIN-рейкам. Для монтажа используются предварительно подготовленные отверстия:

• На стене - через крепежные проушины на боковых сторонах
• На столбе - с помощью специальных кронштейнов (не входят в комплект)
• На полу - опирается на основание, усиленное ребрами жесткости
• В стену - возможна встраивание в нишу, если соблюдена глубина 200 мм

Фланец для ввода кабеля - цельнолитой, с прокладками, исключающими попадание влаги. Кабели заводятся снизу и/или сзади. Монтажная панель имеет перфорацию под DIN-рейки и крепеж M4/M6. Все болты и крепежи в комплекте.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1, IEC 61439-1 и IEC 62208. Высокая степень защиты IP66 и класс IK10 обеспечивают безопасность персонала при работе в экстремальных условиях. Наличие комплекта заземления гарантирует соответствие нормам электробезопасности. Порошковое покрытие не содержит токсичных веществ и не выделяет вредных испарений даже при нагреве.

Преимущества

• Высокая механическая прочность благодаря одному листу стали и точечной сварке - корпус не деформируется под нагрузкой
• Порошковое покрытие RAL 7035 - долговечное, не требует окраски после монтажа
• Реверсивная дверь - удобна при ограниченном пространстве вокруг корпуса
• Защита от вибраций - идеален для установки рядом с двигателями, насосами, конвейерами
• Возможность комбинирования нескольких корпусов в ряд - масштабируемость системы
• Застекленная дверь снижает время диагностики - не требуется вскрытие для проверки индикации

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68
• При температурах ниже −50C возможно хрупкое разрушение пластиковых элементов (например, уплотнителей)
• Глубина 200 мм ограничивает установку крупногабаритных аппаратов - не подходит для больших преобразователей или силовых шкафов
• Напольная установка требует ровного, не подверженного проседанию основания
• Корпус не имеет внутреннего освещения - для обслуживания в темноте потребуется внешний источник света

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожной платформе
• Автоматический щит на элеваторе с высокой запыленностью
• Контрольный шкаф на участке с частыми дождями и ветром
• Система аварийного отключения на нефтегазовом объекте
• Объединённая линейка из трёх корпусов r5ste1262 для комплексной автоматизации цеха

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабелей совпадали с направлением подвода - используйте фланец снизу или сзади
• При установке на столб обязательно закрепите корпус двумя уровнями креплений - один на уровне середины, второй - вверху
• При использовании вентилируемой двери следите, чтобы воздушные потоки не заносили пыль прямо на оборудование - лучше установить фильтр
• При соединении корпусов в ряд - используйте только оригинальные стыковочные планки, чтобы сохранить степень защиты IP66
• Проверяйте плотность уплотнителей двери каждые 6–12 месяцев - особенно в регионах с резкими перепадами температур
• Для быстрого доступа к приборам - выбирайте вариант с застекленной дверью, если есть LED-индикация или экраны HMI
