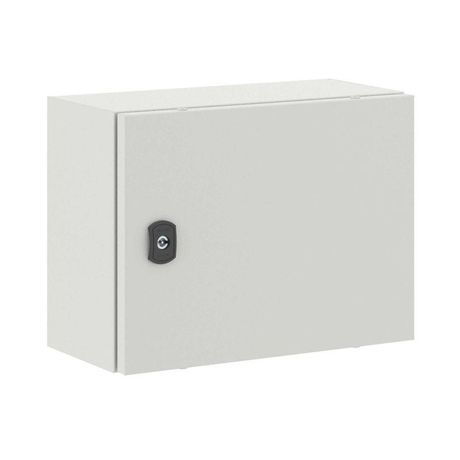

Корпус навесной STE с М/П ВхШхГ 300x400x200 мм | R5STE0342 DKC ДКС

Корпус навесной с монтажной панелью 300х400х200 мм IP66 STE от DKC - надёжная защита для оборудования автоматизации и распределения энергии в условиях улицы или промзоны. Артикул r5ste0342 сочетает прочную стальную конструкцию, степень защиты IP66 и возможность жесткой фиксации на любой поверхности.

Назначение и область применения

Корпус навесной с монтажной панелью 300х400х200 мм IP66 STE предназначен для размещения аппаратуры управления, коммуникационного оборудования, автоматических выключателей, контакторов и других элементов электросистем. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта и промышленности. Благодаря высокой степени защиты и ударопрочности используется там, где важна долговечность и безопасность.

Технические характеристики

• Габариты: 300×400×200 мм (ширина × высота × глубина)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм, с возможностью крепления DIN-рейки и оборудования
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Поверхность: матовое порошковое покрытие, устойчивое к царапинам и коррозии
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Застекленная дверь: да - позволяет контролировать состояние внутреннего оборудования без вскрытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - удобна для доступа к тыльной стороне оборудования
• Возможность соединения в ряд: да - несколько корпусов можно стыковать друг с другом

Совместимость и монтаж

Корпус навесной с монтажной панелью 300х400х200 мм IP66 STE совместим с любым оборудованием, которое крепится на DIN-рейку или болтовые крепления. Для монтажа предусмотрено несколько вариантов:

• Навесной - на стену или опору с помощью кронштейнов (в комплекте нет кронштейнов - они выбираются отдельно)
• На столб - возможно благодаря наличию специальных отверстий и фланца
• Напольный - при использовании базовой платформы или анкеров
• Встраивание в стену - требует подготовки проёма и усиления конструкции

Реверсивная дверь позволяет выбрать направление открывания под углом установки. Все крепёжные точки рассчитаны на механическую нагрузку, соответствующую классу IK10. Для ввода кабелей используйте сплошной фланец - он герметично закрывается после прокладки проводов.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для внешних и промышленных условий. Степень защиты IP66 исключает попадание пыли и воды под давлением. Ударопрочность IK10 гарантирует сохранность внутри при случайных воздействиях. Климатические категории УХЛ1 и ОМ2/ОМ3 обеспечивают работу в суровых условиях - от Arctic до тропиков. Горючесть Г1 снижает риск возгорания при перегреве или аварии.

Преимущества

• Высокая механическая прочность - корпус изготовлен из одного листа стали с точной сваркой, минимизирующей деформацию
• Защита от всех видов внешних воздействий - пыль, вода, удары, вибрация, перепады температур
• Удобство обслуживания - застекленная дверь, задняя дверь и вентиляция позволяют работать с оборудованием без полного демонтажа
• Эстетика и долговечность - порошковое покрытие RAL 7035 не выцветает и не отслаивается даже при длительном воздействии УФ
• Гибкость установки - один корпус подходит для четырёх типов монтажа, в том числе в ряд с другими аналогичными моделями

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex
• Не имеет встроенных терморегуляторов или нагревательных элементов - при очень низких температурах требуется внешний обогрев
• Комплектация не включает кронштейны для навесного монтажа - их необходимо приобретать отдельно
• Порошковое покрытие не рекомендовано для постоянного контакта с химически активными жидкостями (например, кислотами, растворителями)
• Объём 24 литров ограничен - не подходит для крупногабаритных устройств типа частотных преобразователей большой мощности

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на опоре ЛЭП
• Контрольный пункт на конвейере в пищевой промышленности
• Автоматический щит освещения на парковке
• Аппаратура связи на железнодорожной станции

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом крепления (для столба или стены)
• Используйте кабельные вводы с уплотнителями, чтобы сохранить IP66 при прокладке проводов
• При установке в стену - предварительно усильте проём, так как вес корпуса с оборудованием достигает 15–20 кг
• При соединении нескольких корпусов в ряд - соблюдайте минимальный зазор между ними (не менее 10 мм) для теплоотвода
• Для зимней эксплуатации - убедитесь, что конденсат не скапливается на стекле двери; при необходимости установите маломощный обогреватель
• Артикул r5ste0342 - идеальный выбор, когда нужна универсальная, прочная и долговечная защита для слаботочных и силовых систем
