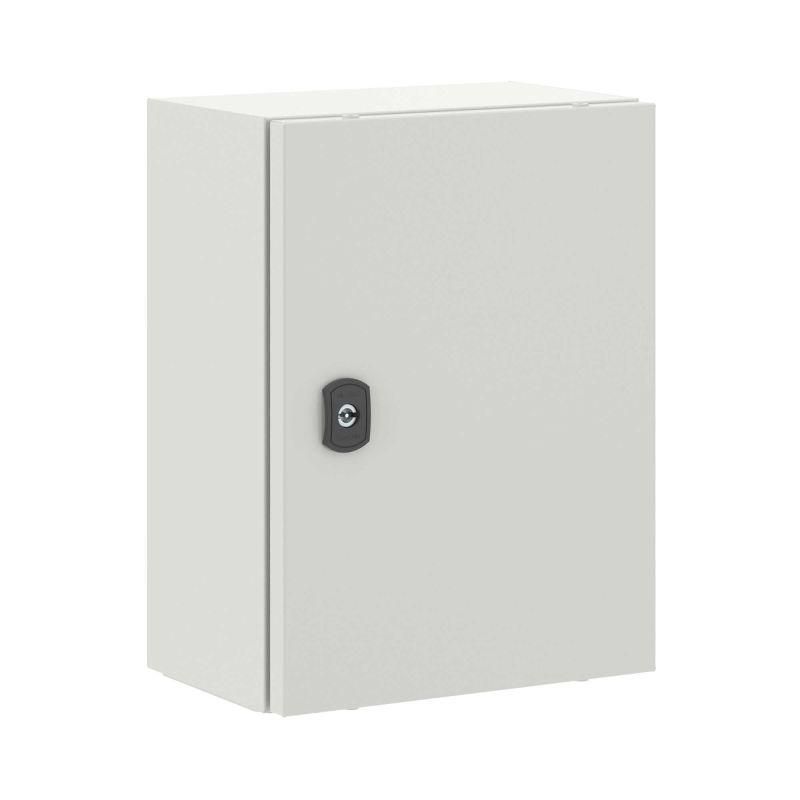

Корпус навесной STE с М/П ВхШхГ 400x300x200 мм | R5STE0432 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 400x300x200 мм от DKC (ДКС), артикул r5ste0432, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких промышленных сред. Этот корпус сочетает прочность стали, высокую степень защиты и гибкость монтажа - идеально подходит для автоматизированных систем, где важна долговечность и доступ к оборудованию.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 400x300x200 мм используется для установки коммутационных устройств, реле, контакторов, модулей автоматики и других элементов электрощитового оборудования. Подходит для внешних и внутренних объектов: насосных станций, уличных щитов, пунктов управления конвейерами, систем освещения, промышленных линий. Благодаря застекленной и вентилируемой дверям - удобен для контроля состояния оборудования и теплоотвода.

Технические характеристики

• Размеры: 400×300×200 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергой до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Цвет: серый матовый (RAL 7035)
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуальный контроль без вскрытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• С задней дверью: да - для доступа к тыльной стороне монтажной панели
• Фланец: сплошной, для ввода кабелей
• Крепление: навесное, на столбе, настенное, напольное
• Возможность соединения в ряд: да - несколько корпусов можно стыковать по бокам

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 400x300x200 мм легко монтируется любым из четырёх способов: на стену, на столб, на пол или подвесом. Для крепления на столбе предусмотрены специальные проушины. Настенная установка требует предварительного разметки отверстий под анкеры - рекомендуем использовать болты M8. Соединение в ряд возможно через боковые фланцы - при этом сохраняется целостность степени защиты IP66. Монтажная панель крепится саморезами к основному корпусу; её можно демонтировать для обслуживания. Кабельный ввод осуществляется через сплошной фланец - отверстия под кабельные вводы необходимо просверливать самостоятельно.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для промышленного оборудования: IP66 исключает попадание пыли и воды, IK10 гарантирует механическую устойчивость к случайным ударам, класс горючести Г1 снижает риск возгорания. Сейсмостойкость 9 баллов делает его пригодным для регионов с активной сейсмической деятельностью. Все материалы - не поддерживают горение. Комплект заземления встроен - достаточно подключить заземляющий провод к клемме внутри корпуса.

Преимущества

• Высокая жёсткость конструкции благодаря сварке из одного листа стали - минимизирует деформацию и вибрации
• Порошковое покрытие устойчиво к коррозии, перепадам температур и УФ-излучению
• Реверсивная дверь - удобство при ограниченном пространстве вокруг корпуса
• Защита IP66 и IK10 позволяют применять корпус даже в экстремальных условиях: дождь, песок, снег, удары инструментом
• Возможность настенного, напольного и столбового монтажа - универсальность для разных проектов
• Соединение в ряд - экономия места и упрощённая организация групповой установки нескольких щитов

Ограничения применения

Корпус не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex). Не следует использовать в средах с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие устойчиво, но не химически инертно. Открытые отверстия под кабели после монтажа должны быть заполнены кабельными вводами - иначе нарушается степень защиты IP66. Применение в помещениях с температурой ниже −50C или выше +50C не рекомендовано - выход за пределы климатического исполнения УХЛ1.

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя и пыли
• Автоматический пункт управления конвейером на пищевом производстве - возможность мытья струями воды
• Уличный распределительный щит для освещения парковой зоны - совмещение визуального контроля и вентиляции
• Групповая установка трёх корпусов r5ste0432 вдоль забора - соединение в ряд без потери герметичности
• Электрошкаф на опоре ЛЭП - крепление на столбе с возможностью быстрого доступа

Практические советы

• Перед монтажом проверьте посадочные отверстия - они не проделаны заранее, требуется самостоятельное сверление под крепёж
• Используйте кабельные вводы с уплотнением (например, EPDM) для сохранения IP66 после пропуска кабелей
• При установке на столб - используйте U-образные кронштейны, чтобы избежать перекоса корпуса
• Не закрывайте вентилируемые отверстия - даже в холодное время года они нужны для равновесия давления и удаления конденсата
• При соединении корпусов в ряд - соблюдайте одинаковое направление дверей для удобства обслуживания
• Проверяйте заземление перед первым включением - провода уже есть, но их нужно правильно подсоединить к контуру заземления объекта
