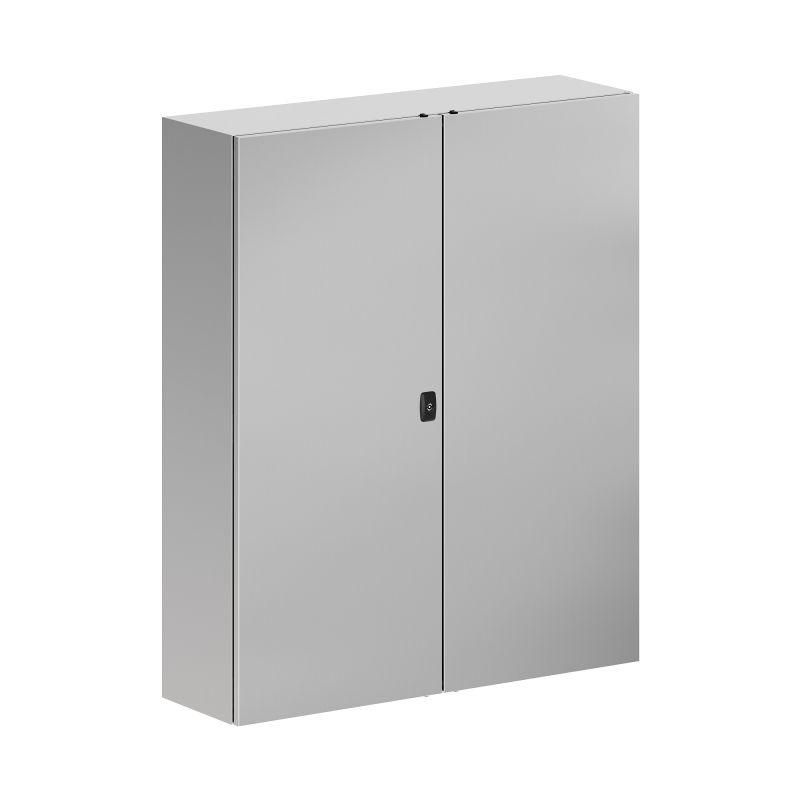

Корпус навесной STH с М/П двустворчатой дверью, нержавеющая сталь AISI304, ВхШхГ 1200x1000x300 мм,без фланца - R5STH1213-304 ДКС

Корпус навесной с монтажной панелью двухдверный из нержавеющей стали AISI304 ВхШхГ 1200x1000x300 мм, без фланца серии STH DKC - надёжный металлический ящик для размещения оборудования управления и распределения энергии в сложных условиях: на улице, в цехах с повышенной влажностью или агрессивными средами. Артикул r5sth1213-304 соответствует требованиям промышленного уровня и предназначен для долговременной работы без обслуживания.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей PLC. Подходит для установки в местах с риском коррозии - поблизости от морского берега, на химических предприятиях, в пищевой промышленности, на объектах водоснабжения и канализации. Благодаря защищённому дизайну, корпус можно использовать как внутри помещений, так и на открытом воздухе.

Технические характеристики

• Размеры: 1200×1000×300 мм (высота × ширина × глубина)
• Материал корпуса и двери: нержавеющая сталь AISI304, толщина 1,5 мм
• Монтажная панель: оцинкованная сталь, толщина 2,5 мм, с двунаправленной разметкой для удобного крепления оборудования
• Степень защиты: IP55 - защита от пыли и струй воды со всех направлений
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Климатические классы: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и солевых осадков
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Покрытие: порошковая краска цвета 7035 (серый матовый)
• Уплотнение двери: литой вспененный силикон - обеспечивает герметичность без деформаций при длительном использовании
• Комплектация: корпус, две двери (в том числе задняя), монтажная панель, дверные рейки, ручка, комплект заземления (без проводов)
• Замок: есть - односторонний, с возможностью запирания ключом
• Вентиляция: двери вентилируемые - обеспечивают естественную циркуляцию воздуха
• Защита от остекления: да - передние двери имеют стекло для визуального контроля состояния внутреннего оборудования

Совместимость и монтаж

Корпус легко монтируется любым из доступных способов: на стену, на опорную трубу, на пол или встроенно в стену. Для крепления используются предварительно подготовленные отверстия. Возможна сборка нескольких корпусов в один ряд - элементы совпадают по габаритам и точкам крепления. Каждый корпус имеет четыре точки крепления на тыльной стороне для настенного монтажа и два нижних крепления для напольной установки. На вертикальных поверхностях рекомендуется использовать анкерные болты M8. Для крепления на столбе требуется дополнительный кронштейн (не входит в комплект).

Безопасность и стандарты

Изделие соответствует международным нормам безопасности: IEC 62208 (корпуса для электротехники), EN 60529 (классификация IP), IEC 62262 (оценка ударопрочности IK). Применяемая нержавеющая сталь AISI304 прошла проверку на коррозионную стойкость в соответствии с ISO 9227. Группа горючести - НГ (негорючий материал). Все материалы сертифицированы для использования в экологически чувствительных и взрывоопасных зонах категории 1/2.

Преимущества

• Высокая устойчивость к коррозии благодаря сплаву AISI304 - срок службы более 20 лет даже в морском климате
• Две двери позволяют работать с оборудованием с любой стороны - удобство при сервисном обслуживании
• Задняя дверь открывается полностью - позволяет получить доступ ко всем клеммникам и кабелям сзади
• Вентилируемые двери снижают перегрев без необходимости в активной вентиляции
• Стекло на двери исключает необходимость вскрытия корпуса для диагностики световой индикации
• Двустронняя разметка монтажной панели ускоряет установку оборудования и минимизирует ошибки при монтаже
• Система “соединение в ряд” позволяет собирать длинные линейные участки - идеально для трассирования кабелей и распределения питания

Ограничения применения

Не следует применять корпус в средах с постоянным воздействием открытого огня, жидкостей с pH ниже 2 или выше 12, а также в условиях, где возможно механическое повреждение сварочных работ или резки металла рядом с корпусом. Хотя корпус рассчитан на работу на улице, он не является герметичным контейнером для жидких сред - нельзя погружать его в воду. Также не допускается использование без заземления - хотя комплект заземления встроен, необходимо самостоятельно протянуть провода от него к контуру заземления объекта.

Примеры использования

• Автоматизация насосных станций на водоочистных сооружениях
• Распределительные щиты на причалах и морских терминалах
• Щиты управления конвейерами на пищевых производствах
• Контрольные пункты на нефтеперерабатывающих заводах
• Настильные шкафы для PLC и частотных преобразователей на открытых площадках

Практические советы

• Перед монтажом обязательно проверьте соответствие посадочного места - глубина корпуса 300 мм требует свободного пространства назад и по бокам для теплообмена
• При установке на столб используйте специальные кронштейны DKC, чтобы избежать нагрузки на дверные петли
• При работе с кабелями через входные отверстия применяйте кабельные вводы с уплотнением - они не входят в комплект, но обязательны для сохранения степени защиты IP55
• Чистите поверхность корпуса мягкой тканью с мыльным раствором - не используйте абразивы и кислотные средства
• Проверяйте состояние силиконового уплотнения каждые 6–12 месяцев; при потере эластичности замените его оригинальным аналогом
• Артикул r5sth1213-304 совместим с другими изделиями серии STH DKC - все компоненты (ручки, петли, рейки) взаимозаменяемы
