Корпус пластиковый навесной 6 модулей, IP41, ЩРН-П-6 | 31009DEK DEKraft APC

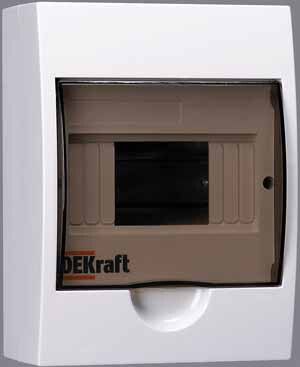

Корпус навесной ЩРН-П-6 20х15х10 6 модулей, IP41, пластиковый, прозрачная дверь от DEKraft - компактный распределительный щит для монтажа автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренным климатом. Артикул 31009dek соответствует сериям DEKraft и SE (Dekraft), обеспечивает надежную защиту оборудования и удобство обслуживания.

Назначение и область применения

Корпус навесной ЩРН-П-6 предназначен для установки внутри помещений в качестве распределительного щита. Подходит для сборки бытовых и административных электрощитов: освещения, розеточных групп, систем безопасности. Применяется там, где требуется защита от случайного прикосновения к токоведущим частям и ограниченная защита от капель воды - например, в жилых домах, офисах, подъездах, котельных.

Технические характеристики

• Количество модулей: 6 (стандарт 18 мм каждый)
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Номинальный ток: 100 А - максимальный допустимый ток через вводные кабели
• Напряжение: 220 В - рассчитан на однофазные сети переменного тока
• Материал корпуса: самозатухающий ABS-пластик - устойчив к ударным нагрузкам и не поддерживает горение
• Диапазон температур: от -25C до +60C - работает в неотапливаемых помещениях зимой
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата с повышенной влажностью
• Количество вводов: 6 - 2 отверстия Ø16(25) мм и 1 отверстие Ø20(32) мм сверху и снизу
• DIN-рейка: одна, черная, стандартная, для крепления модульных устройств
• Шины: встроенные изолированные держатели для PEN, N и PE-шин
• Цвет: белый; дверь: прозрачная, из прочного термостойкого пластика
• Крышка: с прорезями для прохода кабелей, фиксируется в открытом положении
• Норматив: ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус навесной ЩРН-П-6 полностью совместим с модульными устройствами стандарта 18 мм: автоматические выключатели, УЗО, реле, счетчики от DEKraft, Systeme Electric и аналогичных производителей. Монтаж осуществляется открытым способом - крепится на стену с помощью четырех крепежных отверстий с задней стороны. Расстояние между отверстиями указано в техническом чертеже производителя. Для подключения кабелей используйте вводы сверху и снизу - каждая сторона имеет три отверстия разного диаметра. Перед монтажом проверьте соответствие внешнего диаметра кабеля выбранным отверстиям: Ø16–25 мм и Ø20–32 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52796-2007, регламентирующим безопасность распределительных щитов. Самозатухающий ABS-пластик предотвращает распространение пламени при перегреве. Защита IP41 исключает доступ к токоведущим элементам со стороны передней панели, но не защищает от брызг сбоку или прямого потока воды - поэтому не применяйте в сырых местах (ванна, баня, улица).

Преимущества

• Прозрачная дверь позволяет контролировать состояние аппаратуры без вскрытия щита
• Фиксация двери в открытом положении упрощает работу с проводами и устройствами
• Встроенная DIN-рейка и шины снижают время сборки
• Высокая механическая прочность корпуса из ABS-пластика
• Поддержка двух типов вводов - гибкость при прокладке кабелей
• Совместимость с популярными брендами DEKraft и Systeme Electric

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, ветра или пыли
• Не рекомендуется использовать в помещениях с постоянной влажностью выше 90% или риском попадания жидкости
• Нельзя применять в средах с химически активными парами или агрессивными веществами - материал ABS не устойчив к растворителям
• Крышка с прорезями требует обязательной герметизации кабельных вводов при использовании в условиях возможного попадания влаги
• Некомплектный состав - необходимо дополнительно закупить крепеж, зажимы, изоляционные материалы

Примеры использования

• Электрощит в квартире: управление освещением, розетками, кухонной техникой
• Щит в офисном помещении: питание компьютеров, принтеров, кондиционера
• Распределительный щит в подвале дома: автономное управление насосом, светом в подъезде
• Аварийный щит в котельной: контроль работы циркуляционного насоса и датчиков

Практические советы

• Перед монтажом убедитесь, что суммарная мощность всех установленных устройств не превышает 100 А - особенно важно при наличии теплых полов или мощных нагревателей
• Используйте кабельные вводы с уплотнительными кольцами, чтобы предотвратить проникновение пыли и влаги
• При установке шин PE и N соблюдайте полярность - не замыкайте их друг с другом
• Проверьте посадочные места под DIN-рейку - они должны быть чистыми и не деформированы
• Для удобства обслуживания оставляйте свободное место вокруг устройства - не заполняйте все 6 модулей, если есть возможность расширения
• Артикул 31009dek - единственный вариант этого формата в серии DEKraft; другие модели имеют другой размер или количество модулей
