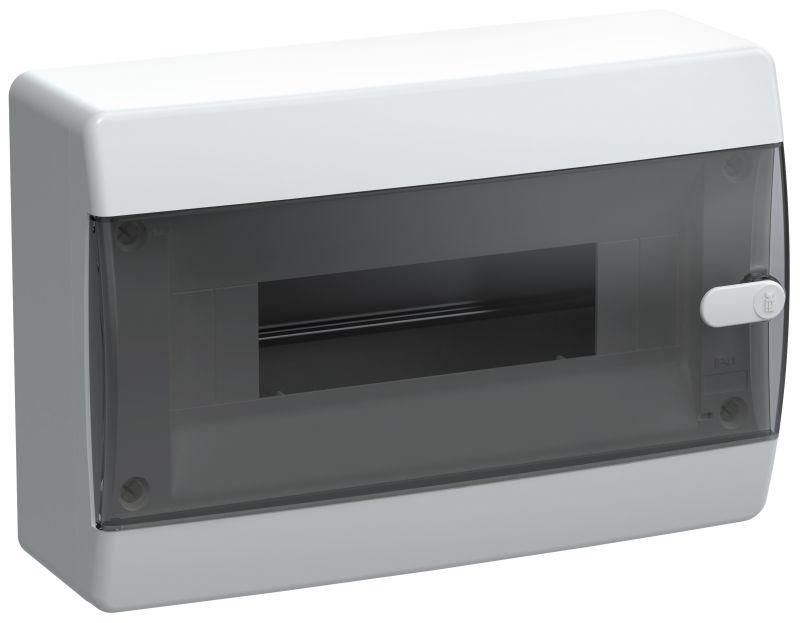

Корпус пластиковый навесной на 12 модулей ЩРН-П-12 IP41 черная прозрачная дверь UNION Compact | UIC-KP12-N-12-41-K01 IEK

Корпус пластиковый навесной ЩРН-П-12 IP41 черный прозрачная дверь от IEK (ИЭК) - компактный распределительный щит с прозрачной дверью и DIN-рейкой, предназначенный для монтажа автоматических выключателей, УЗО и других модульных устройств в жилых, офисных и производственных помещениях. Артикул uic-kp12-n-12-41-k01 соответствует серии UNION Compact.

Назначение и область применения

Корпус ЩРН-П-12 предназначен для сборки внутренних распределительных щитов. Подходит для установки до 12 модульных устройств - автоматов, УЗО, реле напряжения, счетчиков и т.д. Используется там, где требуется защищённая, но доступная для осмотра конструкция: квартиры, частные дома, офисы, подъезды, малые производства. Прозрачная дверь позволяет контролировать состояние аппаратов без вскрытия щита.

Технические характеристики

• Степень защиты: IP41 - защита от твёрдых предметов больше 1 мм и вертикально падающих капель воды
• Количество модулей: 12 (стандартный шаг 17,5 мм)
• Количество рядов: 1 - однорядная компоновка
• Материал корпуса: АБС-пластик - ударопрочный, устойчивый к перепадам температур
• Способ монтажа: навесной - крепится на стену с помощью дюбелей
• DIN-рейка: есть, стандартная 35 мм, предварительно установленная
• Дверь: прозрачная, закрывается на замок
• Цвет корпуса: чёрный; цвет двери: прозрачный
• Тип крышки: закрытого типа - герметичная конструкция

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм. DIN-рейка уже смонтирована внутри - достаточно вставить устройства и зафиксировать их фиксаторами. Для монтажа используются два кронштейна на задней стенке. Крепление осуществляется через отверстия под дюбели (диаметр отверстий - 5–6 мм). Рекомендуется использовать антивибрационные прокладки при установке на металлические поверхности. Максимальный вес нагрузки - до 8 кг (с учётом всех устройств и проводов).

Безопасность и стандарты

Корпус выполнен из самозагасающего АБС-пластика, соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3. Наличие замка обеспечивает защиту от несанкционированного доступа. Температурный режим работы: от –25C до +55C. Не рекомендуется применять в условиях постоянного воздействия прямых солнечных лучей или высокой влажности (например, в банях, бассейнах).

Преимущества

• Прозрачная дверь - удобство контроля состояния аппаратов без вскрытия
• Уже установленная DIN-рейка - экономия времени при сборке
• Прочность АБС-пластика - устойчивость к механическим повреждениям
• Запирающаяся дверь - соответствие нормам безопасности для общественных зон
• Чёрный цвет корпуса - маскирует следы пыли и потёртостей

Ограничения применения

• Не подходит для внешней установки - степень защиты IP41 недостаточна для улицы
• Не рассчитан на повышенную влажность (класс защиты не выше IP44)
• Ограниченное количество модулей - не подходит для крупных щитов более чем на 12 мест
• Не имеет встроенной системы вентиляции - при большой тепловой нагрузке возможен перегрев

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники
• Щит в офисном помещении - для питания компьютеров, принтеров, кондиционера
• Подъездный щит - для управления лифтом, освещением лестницы, домофоном
• Малый цех - питание станков, светильников, сигнализации

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для подключения к устройствам внутри корпуса
• При использовании большого числа УЗО или автоматов с большим током - убедитесь, что суммарная мощность не вызывает нагрева внутри корпуса
• Для удобства обслуживания оставляйте свободное место около входных кабелей - минимум 10–15 см
• При необходимости можно дополнительно закрепить корпус на деревянной или металлической основе с помощью уголков
• Не используйте этот корпус вместо щита с IP54/65 - он не защищён от брызг и пыли сбоку
