Корпус пластиковый OptiBox P-CNK-1-06-IP41 | 145774 КЭАЗ

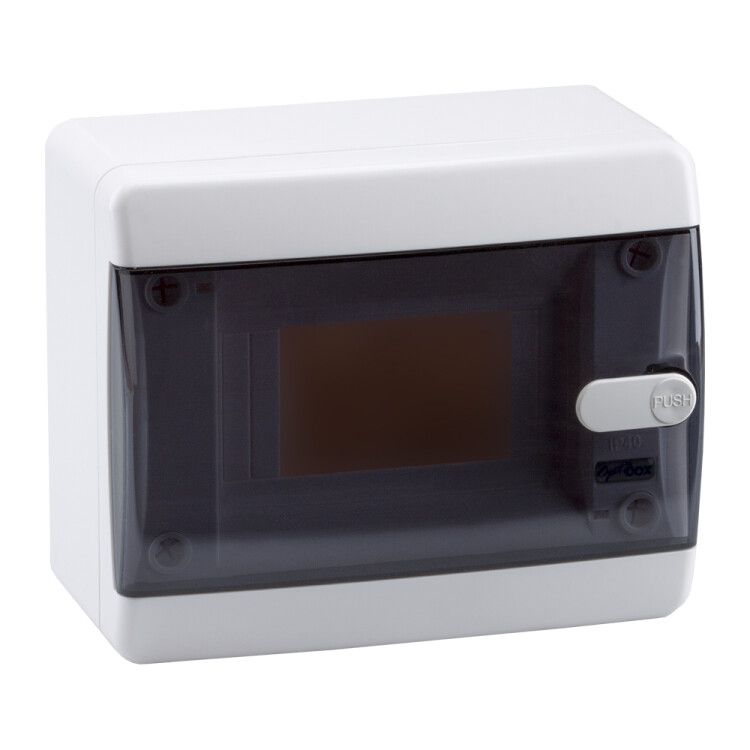

Корпус пластиковый навесной с прозрачной черной дверью 6 модулей IP41 от КЭАЗ Optima — это готовый решённый вариант для сборки распределительного щита в помещениях с умеренным климатом. Артикул 145774 подходит для монтажа однорядных автоматических выключателей, УЗО, счетчиков и других модульных устройств. Корпус выполнен из прочного пластика, имеет фиксированную глубину 64,5 мм и обеспечивает базовую защиту от случайного контакта и пыли.

Назначение и область применения

Корпус предназначен для внутренней установки в жилых, офисных и легкопромышленных объектах. Подходит для сборки щитов управления, учета и распределения электроэнергии до 220 В. Используется с модульными устройствами серии OptiDin и счетчиками OptiMer. Обеспечивает безопасное размещение оборудования, доступ к которому требуется периодически — например, для проверки показаний счетчика или переключения групп нагрузок.

Технические характеристики

• Количество модулей: 6 (стандартный шаг 17,5 мм)
• Степень защиты: IP41 — защита от предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: глянцевый белый пластик
• Цвет двери: прозрачная черная
• Глубина монтажа: 64,5 мм
• Способ монтажа: навесной, на стену
• Климатическое исполнение: УХЛ3 — допустимо использование в помещениях с температурой от −25°C до +40°C и относительной влажностью до 80%
• Наличие DIN-рейки: да, предустановленная
• Наличие монтажной панели: да, для крепления аппаратов
• Тип запора: защелка, без ключа
• Количество дверей: одна
• Напряжение: рассчитан на работу в сетях до 220 В

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм, установленными на DIN-рейке. Глубина 64,5 мм достаточна для большинства однополюсных и двухполюсных автоматов, УЗО и счетчиков. Для монтажа используются два кронштейна на задней стенке — крепятся саморезами к стене. Дверь можно менять направление открывания: достаточно открутить два винта, перевернуть дверцу и снова закрутить. Защелка надежно фиксирует дверь, но не требует ключа — подходит для мест, где не нужна высокая степень безопасности.

Безопасность и стандарты

Изделие соответствует требованиям к корпусам для распределительных устройств согласно ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP41 исключает контакт с проводниками больше 1 мм и защищает от конденсата и вертикальных брызг. Не рекомендуется для установки во влажных помещениях, на улице или в условиях постоянного воздействия воды. Наличие прозрачной двери позволяет контролировать состояние устройств без вскрытия корпуса.

Преимущества

• Глянцевый белый корпус — эстетично сочетается с интерьером помещений
• Прозрачная черная дверь — сохраняет видимость индикаторов и положения рычагов
• Предустановленная DIN-рейка и монтажная панель — снижают время сборки
• Возможность смены направления открывания двери — удобство при ограниченном пространстве
• Поддержка пломбирования — можно использовать с опциональным замком (не входит в комплект)

Ограничения применения

• Не подходит для установки вне помещений — IP41 не защищает от дождя и прямого попадания воды
• Не рассчитан на многорядную компоновку — только один ряд модулей
• Отсутствие встроенного замка — для повышения безопасности требуется докупать замок и пломбу отдельно
• Не используется в средах с агрессивными химическими веществами или повышенной запыленностью выше уровня IP41
• Глубина 64,5 мм недостаточна для крупных устройств типа частотных преобразователей или мощных тепловых реле

Примеры использования

• Распределительный щит в квартире — для автомата ввода, УЗО, группы освещения и розеток
• Щит учета в офисе — с однофазным счетчиком и автоматами на каждую комнату
• Шкаф управления малого оборудования — например, насоса, вентилятора или световой сигнализации
• Временные щиты на стройплощадках — при условии, что они находятся внутри здания

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 6 модулей — некоторые УЗО занимают 2–3 модуля
• При использовании в холодных помещениях (ближе к −25°C) избегайте резких перепадов температуры — пластик может стать хрупким
• Для лучшей герметизации используйте термостойкий силикон вокруг входящих кабелей — хотя IP41 не требует герметизации, это продлит срок службы
• Если нужна пломба — выбирайте специальные пломбы для защелок, подходят модели от КЭАЗ
• Артикул 145774 — часть серии OptiBox P; другие цвета дверей (синий, зеленый, оранжевый) доступны как отдельные варианты
