Корпус пластиковый OptiBox P UNK 1 04 IP41 КЭАЗ 279154

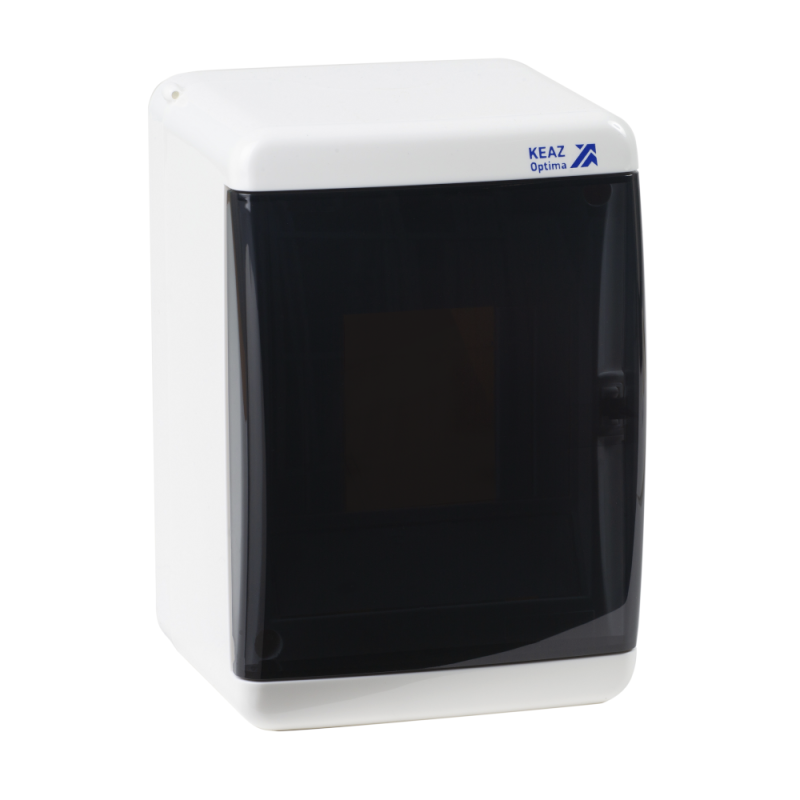

Корпус пластиковый навесной OptiBox P-UNK-1-04-IP41 с прозрачной черной дверью - компактная герметичная коробка из АБС-пластика для монтажа автоматических выключателей, реле и других устройств на DIN-рейке. Подходит для внутренней установки в помещениях с умеренной запыленностью, например, в щитовых шкафах на заводах, в офисах или жилых домах. Бренд КЭАЗ, артикул 279154.

Назначение и область применения

Корпус OptiBox P-UNK-1-04-IP41 с прозрачной черной дверью предназначен для защиты электромонтажных элементов - автоматов, УЗО, реле, трансформаторов - от случайного прикосновения, пыли и капель воды. Применяется там, где требуется видеть состояние оборудования без вскрытия корпуса: в распределительных щитках, на станках, в системах управления, в бытовых и промышленных щитах. Подходит для открытой установки на стену.

Технические характеристики

• Количество модулей DIN: 4 (стандартная ширина одного модуля - 17,5 мм)
• Размеры корпуса: 93 × 96 × 140 мм (Ш×В×Г)
• Глубина монтажа: 47,8 мм - позволяет размещать устройства с низкой глубиной, но не подходит для крупногабаритных модулей
• Материал корпуса: АБС-пластик - прочный, ударостойкий, не поддерживающий горение
• Степень защиты: IP41 - защищает от твердых частиц больше 1 мм и вертикально падающих капель воды
• Тип крышки: однодверная, открывается на петлях
• Наличие прозрачной двери: да - позволяет визуально контролировать положение переключателей и индикацию
• Цвет корпуса: белый; цвет двери: черный
• Наличие DIN-рейки: да - встроенная, фиксируется внутри корпуса
• Наличие монтажной платы: да - для крепления проводов и дополнительных элементов
• Способ монтажа: навесной, на стену
• Количество рядов: один - все модули расположены в одном уровне

Совместимость и монтаж

Корпус OptiBox P-UNK-1-04-IP41 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется на стену с помощью четырёх крепёжных отверстий в задней стенке. Для удобства сборки предусмотрена внутренняя монтажная плата - можно закрепить клеммы, заземление или переходники. Глубина монтажа 47,8 мм ограничивает использование габаритных устройств - проверяйте размеры модулей перед покупкой. Прозрачная дверь легко открывается и фиксируется в закрытом состоянии без замка.

Безопасность и стандарты

Корпус соответствует требованиям безопасности IEC 60670-1 и IEC 60947-1 для корпусов распределительных устройств. Материал АБС-пластик имеет самозатухающие свойства (UL94 V-2). Степень защиты IP41 обеспечивает безопасную работу в условиях возможного попадания влаги, но не предназначен для влажных помещений или на улице.

Преимущества

• Прозрачная дверь снижает время диагностики - не нужно открывать корпус для проверки состояния аппаратов
• Удобная глубина - оптимальна для малогабаритных устройств, экономит место в щите
• Встроенные DIN-рейка и монтажная плата исключают необходимость докупать аксессуары
• Корпус из АБС-пластика устойчив к механическим повреждениям и химически агрессивным средам
• Чёрная дверь контрастно выделяется на белом фоне - улучшает визуальное восприятие

Ограничения применения

• Не подходит для установки на улице - степень защиты IP41 недостаточна для воздействия дождя, брызг или пылевых потоков
• Не рекомендован для помещений с постоянной повышенной влажностью (например, банях, прачечных)
• Ограниченная глубина монтажа (47,8 мм) не позволяет использовать крупные автоматы, преобразователи частоты или терморегуляторы с большой глубиной
• Отсутствие замка - не подходит для мест с доступом посторонних лиц, если требуется предотвращение несанкционированного вскрытия

Примеры использования

• Щиток управления насосной станцией в подвале дома
• Распределительный щит на участке конвейера в цеху
• Автоматический выключатель и УЗО в квартире - вместо старого металлического ящика
• Контрольный пункт для реле времени в системе освещения

Практические советы

• Перед монтажом проверьте, что выбранные устройства (автоматы, реле) имеют глубину менее 47,8 мм - иначе они не поместятся
• Используйте кабельные вводы с уплотнением, чтобы сохранить уровень защиты IP41
• При необходимости увеличить количество модулей - выбирайте модели с большей шириной, например, OptiBox P-UNK-1-06-IP41
• Для долговечности не допускайте нагрева корпуса выше +40 C - избегайте установки рядом с мощными источниками тепла
• При использовании в многоквартирном доме - учтите, что прозрачная дверь требует регулярной очистки от пыли для сохранения видимости
