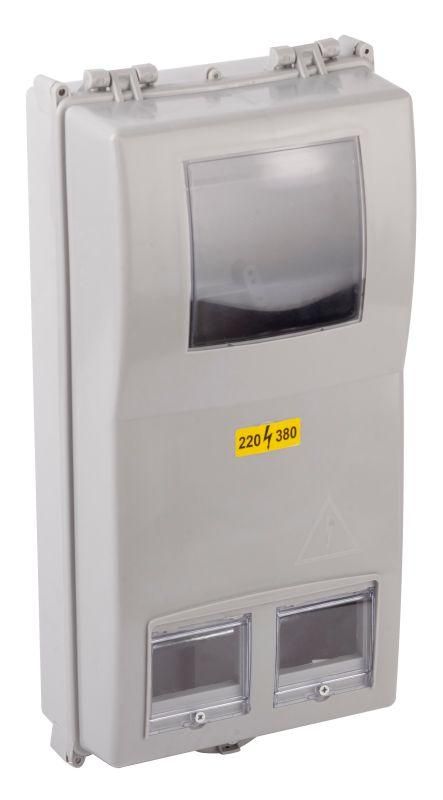

Корпус пластиковый ЩУРн-П 3/8 IP54 (КДЕ-З) ЭРА KDE_3 (485х240х140) - Б0050593

Корпус пластиковый ЩУРн-П 3/8 IP54 (КДЕ-З) навесной (485х240х140) от бренда ЭРА предназначен для безопасной установки электросчётчиков и коммутационных устройств в условиях повышенной влажности, запылённости или на открытых площадках. Этот корпус обеспечивает надёжную защиту оборудования, удобный доступ для обслуживания и возможность пломбирования — идеальное решение для учётных пунктов в жилых, промышленных и коммерческих объектах.

Назначение и область применения

Корпус пластиковый ЩУРн-П 3/8 IP54 (КДЕ-З) навесной используется для:

• Установки одно- и трёхфазных электросчётчиков;
• Размещения автоматических выключателей, УЗО, рубильников и других аппаратов до 8 модулей DIN;
• Защиты электрической сети напряжением до 400 В от перегрузок и КЗ;
• Обустройства точек учёта электроэнергии на границе балансовой принадлежности — на фасадах зданий, столбах, в подъездах, гаражах и цехах.

Подходит для частного домостроения, малых предприятий, торговых помещений и объектов ЖКХ. Обеспечивает визуальный контроль показаний счётчика без вскрытия корпуса.

Технические характеристики

• Тип изделия: монтажный щит (накладной);
• Материал: полипропилен — устойчив к коррозии, ударным нагрузкам и перепадам температур;
• Степень защиты: IP54 — защищает от пыли (не полностью герметичен, но препятствует оседанию вредных частиц) и брызг воды со всех сторон;
• Количество модулей DIN: 8 — позволяет разместить до 8 стандартных автоматов шириной 17,5 мм каждый;
• Размеры: 485×240×140 мм — внешние габариты, глубина установки 0 мм (корпус не требует ниш в стене);
• Крышка: откидная, съемная — обеспечивает быстрый доступ к внутренним элементам;
• Цвет: светло-серый — соответствует типовым решениям для учётных шкафов;
• Крепление: накладное — монтируется на поверхность стены, столба или другую вертикальную опору.

Совместимость и монтаж

Корпус пластиковый ЩУРн-П 3/8 IP54 (КДЕ-З) навесной совместим с любыми стандартными DIN-рейками и комплектующими до 8 модулей. На задней стенке предусмотрены места для крепления через отверстия под саморезы. Для монтажа на столбах используются специальные монтажные петли — они позволяют закрепить корпус монтажной лентой без сверления.

При установке важно соблюдать:

• Не допускать попадания воды прямо в зазор между крышкой и корпусом — даже при IP54 избыток влаги внутри может вызвать конденсат;
• Использовать кабельные вводы с уплотнителями — чтобы сохранить степень защиты;
• Оставлять свободное пространство вокруг корпуса для теплоотвода — особенно при использовании нескольких автоматов под нагрузкой.

Безопасность и стандарты

Корпус выполнен из самозагасающего полипропилена, что снижает риск распространения горения. Соответствует требованиям к защите от несанкционированного доступа: имеет место для пломбирования крышки и корпуса. Это необходимо для выполнения норм ПУЭ при организации точки учёта электроэнергии.

Преимущества

• Высокая механическая прочность материала — не деформируется при температуре от –25°C до +50°C;
• Легкий вес — удобен для монтажа на столбах и труднодоступных местах;
• Откидная крышка открывается на 180° — обеспечивает комфортный доступ ко всем аппаратам;
• Встроенные петли для монтажной ленты — экономят время при установке на столбы;
• Пломбируемая конструкция — соответствует требованиям энергонадзорных органов.

Ограничения применения

• Не предназначен для установки в средах с постоянным воздействием прямого потока воды — IP54 не гарантирует защиту от струй или погружения;
• Не рекомендован для помещений с агрессивными химическими парами (например, в химпроизводстве или кислотных цехах);
• Глубина корпуса 140 мм недостаточна для установки крупных устройств (например, частотных преобразователей или мощных контакторов);
• Не поддерживает встраивание в стену — только накладной монтаж.

Примеры использования

• На фасаде частного дома — для установки однополосного счётчика и входного автомата;
• На столбе возле многоквартирного дома — для коллективного учёта электроэнергии;
• В гаражном кооперативе — для распределения питания по нескольким помещениям;
• На складе или небольшом цехе — для защиты группы автоматов и счётчика в условиях пыли и сырости.

Практические советы

• Перед монтажом проверьте соответствие количества модулей — 8 модулей = максимум 8 автоматов; если нужны больше — используйте два корпуса или выбирайте более вместительную модель;
• При креплении на столб используйте антикоррозийные монтажные ленты и затягивайте их равномерно — избежите перекоса корпуса;
• После сборки обязательно проверьте плотность закрывания крышки — она должна легко защёлкиваться и не иметь люфтов;
• Для долговечности не оставляйте корпус под прямыми солнечными лучами длительное время — хотя полипропилен устойчив, УФ-лучи со временем могут изменить цвет и структуру;
• Артикул б0050593 — это конкретная модель ЩУРн-П 3/8 IP54 (КДЕ-З) от ЭРА. При заказе убедитесь, что указан именно этот артикул — другие модели могут отличаться по размерам или наличию петель.
