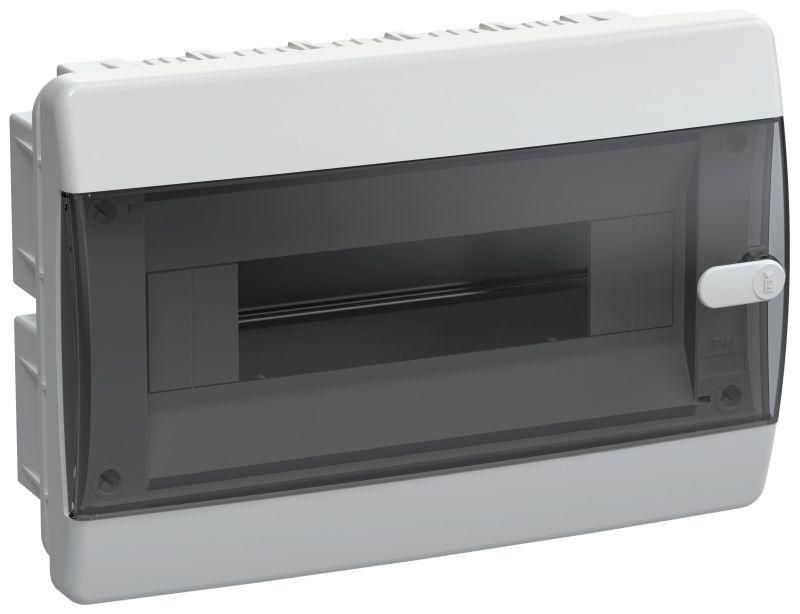

Корпус пластиковый встраиваемый на 12 модулей ЩРВ-П-12 IP41 черная прозрачная дверь UNION Compact | UIC-KP12-V-12-41-K01 IEK

Корпус пластиковый встраиваемый ЩРВ-П-12 IP41 черный прозрачная дверь от IEK (ИЭК) - компактное решение для скрытой установки автоматических выключателей, УЗО и других модульных устройств в стене. Артикул uic-kp12-v-12-41-k01 подходит для бытовых и промышленных распределительных щитов, где важна надежность и минимализм.

Назначение и область применения

Корпус предназначен для внутренней (скрытой) установки в стену и используется для сборки малогабаритных распределительных щитов. Подходит для монтажа однорядных модульных устройств: автоматических выключателей, УЗО, реле напряжения, счетчиков. Часто применяется в квартирах, офисах, на объектах ЖКХ и легкой промышленности, где требуется компактное и защищенное расположение электрооборудования.

Технические характеристики

• Модульная ширина: 12 М (позволяет установить до 12 стандартных модулей шириной 17,5 мм каждый)
• Глубина монтажа: 64,5 мм - обеспечивает достаточное пространство для коммутации проводов внутри
• Материал корпуса: АБС-пластик - устойчив к ударным нагрузкам и перепадам температур
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да - стандартная рейка 35 мм для фиксации модульных устройств
• Крышка: прозрачная, закрытого типа - позволяет визуально контролировать состояние аппаратов без вскрытия
• Замок: есть - предотвращает несанкционированный доступ
• Цвет корпуса: белый - контрастен с прозрачной крышкой, удобен для визуального осмотра
• Количество рядов: один - оптимально для простых распределительных схем

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947. Для монтажа необходимо подготовить нишу в стене глубиной не менее 65 мм. Корпус крепится к бетонному или кирпичному основанию с помощью анкеров или раствора. Прозрачная крышка фиксируется на петлях и открывается для обслуживания. Не рекомендуется использовать в условиях постоянного воздействия влаги или высоких температур выше +40 C.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Материалы сертифицированы на самозатухание (UL94 V-0), что снижает риск распространения пламени. Наличие замка соответствует нормам безопасности для помещений с ограниченным доступом.

Преимущества

• Удобная прозрачная крышка - позволяет проверять положение контактов и индикацию без открытия щита
• Высокая механическая прочность АБС-пластика - выдерживает случайные удары при монтаже и эксплуатации
• Компактная глубина - идеален для тонких стен и старых зданий с ограниченной толщиной перегородок
• Фиксация через DIN-рейку - ускоряет установку и замену оборудования
• Запираемая конструкция - повышает уровень безопасности в местах общего пользования

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для улицы или сырых помещений
• Не рассчитан на многорядную компоновку - нельзя расширить до двух рядов
• Ограниченная глубина (64,5 мм) - не подходит для крупных устройств с длинными клеммами или большим количеством проводов
• Не следует применять в средах с химически активными парами или растворителями - материал АБС-пластика может деформироваться

Примеры использования

• Щиток на этаже в многоэтажном доме - для групповой защиты квартир
• Распределительный щит в офисе - для питания компьютеров, принтеров, светильников
• Локальный щит на производстве - управление одним участком конвейера или насосной станцией
• Подключение теплого пола или системы вентиляции в частном доме

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть на 1–2 мм больше, чем 64,5 мм, чтобы корпус легко входил
• При прокладке проводов оставляйте запас длины - это упрощает последующую замену модулей
• Используйте термоусадочные трубки и клеммы с маркировкой - так проще найти нужный провод при обслуживании
• Если щит будет установлен в ванной комнате - дополнительно используйте герметик вокруг рамки, хотя IP41 формально допускает только вертикальные капли
• При заказе нескольких корпусов - выбирайте партию одного цвета: даже “белые” корпуса могут отличаться по оттенку между партиями
