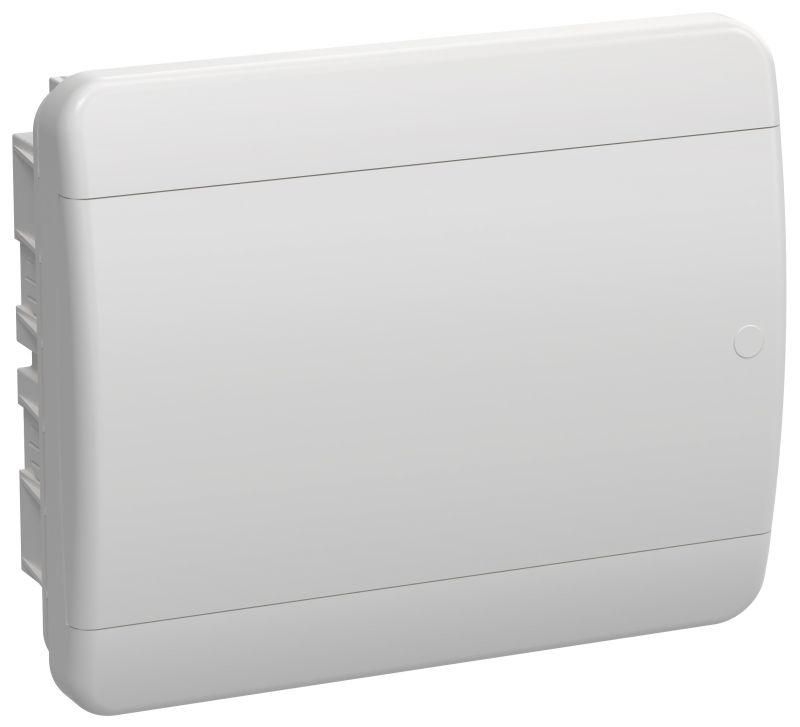

Корпус пластиковый встраиваемый на 12 модулей ЩРВ-П-12 IP41 TEKFOR белая дверь - TF5-KP13-V-12-41-K01-K01 IEK

Корпус пластиковый встраиваемый ЩРВ-П-12 IP41 белая дверь от IEK (ИЭК) - это компактный элемент для скрытой установки внутренних распределительных щитов. Артикул tf5-kp13-v-12-41-k01-k01 подходит для монтажа автоматических выключателей, УЗО и других модульных устройств в стенах жилых и административных зданий.

Назначение и область применения

Корпус пластиковый встраиваемый ЩРВ-П-12 IP41 белая дверь предназначен для сборки распределительных щитов внутри стен. Подходит для установки в квартирах, офисах, подъездах и технических помещениях, где требуется скрытый монтаж и защита от случайного доступа. Используется с модульным оборудованием: автоматическими выключателями, УЗО, реле напряжения, счетчиками и другими устройствами на DIN-рейке.

Технические характеристики

• Ширина: 12 модулей - позволяет разместить до 12 стандартных модульных аппаратов шириной 17,5 мм каждый
• Глубина монтажа: 64 мм - обеспечивает достаточное пространство для проводов и коммутаций при скрытом монтаже
• Материал корпуса: ABS-пластик - устойчив к механическим воздействиям, не горюч, долговечен
• Степень защиты: IP41 - защищает от твердых предметов больше 1 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да - встроена внутри корпуса, совместима со всеми стандартными модулями
• Тип крышки: закрытого типа - плотно прилегает, предотвращает попадание пыли и влаги
• Наличие замка: да - обеспечивает защиту от несанкционированного вскрытия
• Количество рядов: 1 - однорядная компоновка, не поддерживает двухрядное расположение
• Цвет: белый - соответствует стандартной цветовой гамме интерьерных решений

Совместимость и монтаж

Корпус пластиковый встраиваемый ЩРВ-П-12 IP41 белая дверь рассчитан на скрытую установку в нишу стены. Для монтажа необходимо подготовить отверстие глубиной не менее 64 мм и шириной, соответствующей 12 модулям (около 210–220 мм). Корпус фиксируется с помощью шурупов или специальных кронштейнов, входящих в комплект. DIN-рейка уже установленная - достаточно просто защелкнуть модули. Кабели заводятся через боковые или задние кабельные вводы (не предусмотрены встроенными - требуют самостоятельного сверления).

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, соответствует требованиям безопасности для электроустановок в помещениях. Степень защиты IP41 обеспечивает минимальную защиту от внешних факторов, что допустимо для сухих помещений. Соответствует ГОСТ Р 50030.2 и IEC 61439-2 для распределительных щитов бытового и аналогичного назначения.

Преимущества

• Удобная глубина 64 мм - позволяет легко укладывать провода без перегрузки пространства
• Надежный замок - исключает случайное открывание, особенно важно в местах общего пользования
• Чистый белый цвет - гармонирует с отделкой интерьера, не требует дополнительной окраски
• Простота сборки - встроенная DIN-рейка снижает время монтажа
• Совместимость с продукцией IEK - все модули и аксессуары серии TEKFOR работают в единой системе

Ограничения применения

• Не подходит для влажных помещений (ванная, баня, улица) - степень защиты IP41 недостаточна
• Не рекомендован для установки в условиях высокой запыленности - не имеет герметизации
• Ограниченная глубина - не подходит для крупных устройств с большими клеммниками или радиаторами
• Только однорядная компоновка - нельзя использовать для многоуровневых схем
• Кабельные вводы отсутствуют - требуют доработки (сверление) при необходимости

Примеры использования

• Щит освещения в квартире - управление светом в комнатах, кухне, коридоре
• Распределительный щит в офисном помещении - питание розеток, компьютеров, оргтехники
• Общий этажный щит в многоквартирном доме - учет и распределение энергии между квартирами
• Автоматизация систем управления - подключение терморегуляторов, реле времени, датчиков движения

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 64 мм, лучше с запасом 5–10 мм
• При использовании кабелей большого сечения продумайте место выхода - используйте подходящие кабельные вводы (например, G1/2")
• Не забудьте про заземление - корпус металлический? Нет, он пластиковый - заземление подводится только к модулям
• Для удобства обслуживания оставьте свободное пространство перед дверцей - она должна открываться полностью
• Артикул tf5-kp13-v-12-41-k01-k01 совместим с крышками и рамками серии TEKFOR - можно менять декор без замены всего корпуса
