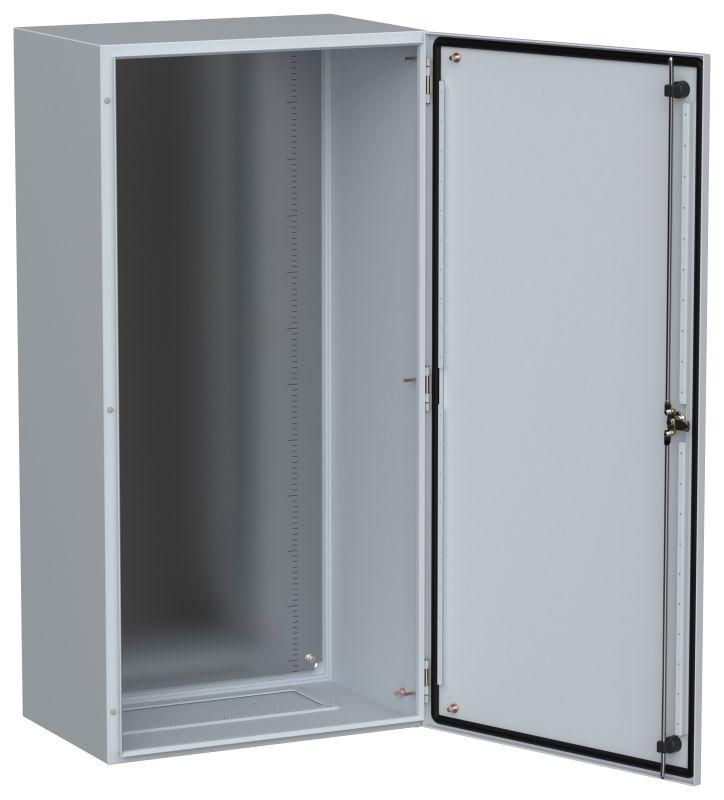

Корпус ЩМП-120.60.20 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-120-060-020-66

Корпус металлический ЩМП-120.60.20 УХЛ1 IP66 от IEK (ИЭК) - это прочный щит с монтажной панелью для наружной установки, предназначенный для размещения силового и управляющего оборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул ti5-10-n-120-060-020-66 соответствует серии TITAN 5, где обеспечивается надежная защита компонентов до 630 А.

Назначение и область применения

ЩМП-120.60.20 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для использования на объектах промышленной автоматизации, энергообеспечения, транспорта и коммунальной инфраструктуры. Благодаря классу защиты IP66 и исполнению УХЛ1, корпус можно устанавливать на улице, в цехах с высокой запылённостью, в зонах с частыми мойками или воздействием атмосферных осадков.

Технические характеристики

• Размеры корпуса: 1200×600×200 мм (высота × ширина × глубина)
• Материал: сталь с толщиной стенок 1,4 мм - обеспечивает жесткую конструкцию и устойчивость к деформациям
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Номинальный ток: 630 А - допустимый ток через вводные устройства, не влияет на сам корпус
• Цвет: RAL 7035 (серый антрацит) - устойчивый к выцветанию и химическому воздействию
• Покрытие: порошковое напыление - антикоррозийное, ударостойкое, без необходимости окраски после монтажа
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - предотвращает попадание влаги сверху
• Наличие замка: да - позволяет заблокировать доступ к внутреннему оборудованию
• Наличие монтажной панели: да - стальная планка с готовыми отверстиями под DIN-рейки и крепления
• Способ монтажа: открытая установка - крепится к стене, опоре или фундаменту
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C

Совместимость и монтаж

ЩМП-120.60.20 УХЛ1 IP66 совместим со всеми типами DIN-реек, клеммными колодками, модульным оборудованием до 630 А. Монтажная панель имеет стандартизированные отверстия под крепление аппаратов. Для установки используются болты M8–M10 через подготовленные отверстия в задней стенке. Кабельные вводы не предусмотрены - необходимо дополнительно заказывать вводы с уплотнением (например, G½" или G¾"). Дверца плотно прилегает за счет уплотнителей, что сохраняет степень защиты IP66 даже при длительной эксплуатации. Не рекомендуется использовать для монтажа внутри взрывоопасных зон - корпус не сертифицирован как взрывозащищённый.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и ГОСТ 15150 для климатического исполнения УХЛ1. Сертификаты на продукцию TITAN 5 подтверждают соответствие нормам безопасности для электроустановок. Порошковое покрытие не содержит токсичных веществ и безопасно при эксплуатации в помещениях с людьми. Наличие замка соответствует требованиям по защите от неквалифицированного доступа.

Преимущества

• Высокая механическая прочность благодаря стали толщиной 1,4 мм и роботизированному изготовлению
• Уникальная система уплотнения дверцы обеспечивает стабильную защиту IP66 даже при старении материала
• Готовая монтажная панель снижает время сборки щита на 30–40%
• Порошковое покрытие устойчиво к царапинам, химикатам и УФ-лучам - не требует обслуживания
• Серия TITAN 5 прошла тестирование на 10 000 циклов открывания/закрывания дверцы без потери герметичности

Ограничения применения

• Не предназначен для установки во взрывоопасных средах (не имеет взрывозащиты Ex)
• Не рассчитан на постоянное погружение в воду - IP66 не эквивалентен IP68
• Не поддерживает встроенные системы вентиляции или кондиционирования - при высоких нагрузках требуется внешнее охлаждение
• Кабельные вводы и выводы не входят в комплект - должны быть приобретены отдельно
• Максимальный вес внутреннего оборудования ограничен конструкцией - не более 80 кг на монтажную панель

Примеры использования

• Управление насосными станциями на водопроводных узлах
• Распределительные щиты на конвейерах пищевых производств
• Автоматические пункты управления системами освещения на автостоянках
• Шкафы питания и контроля для тепловых пунктов в холодном климате
• Внешние щиты связи и сигнализации на промплощадках

Практические советы

• Перед монтажом проверьте посадочные отверстия на задней стенке - они подходят под стандартные кронштейны 1200×600 мм
• Для лучшей теплоотдачи оставляйте минимум 10 см свободного пространства вокруг корпуса
• Выбирайте кабельные вводы с резиновым уплотнителем и зажимом - это продлит срок службы герметичности
• При использовании в регионах с сильными зимними морозами - контролируйте наличие конденсата внутри; при необходимости используйте нагревательные элементы
• ЩМП-120.60.20 УХЛ1 IP66 от IEK (ИЭК) - один из немногих корпусов в своём классе с гарантированной долговечностью в условиях УХЛ1; не заменяйте его на менее защищённые аналоги без проверки условий эксплуатации
