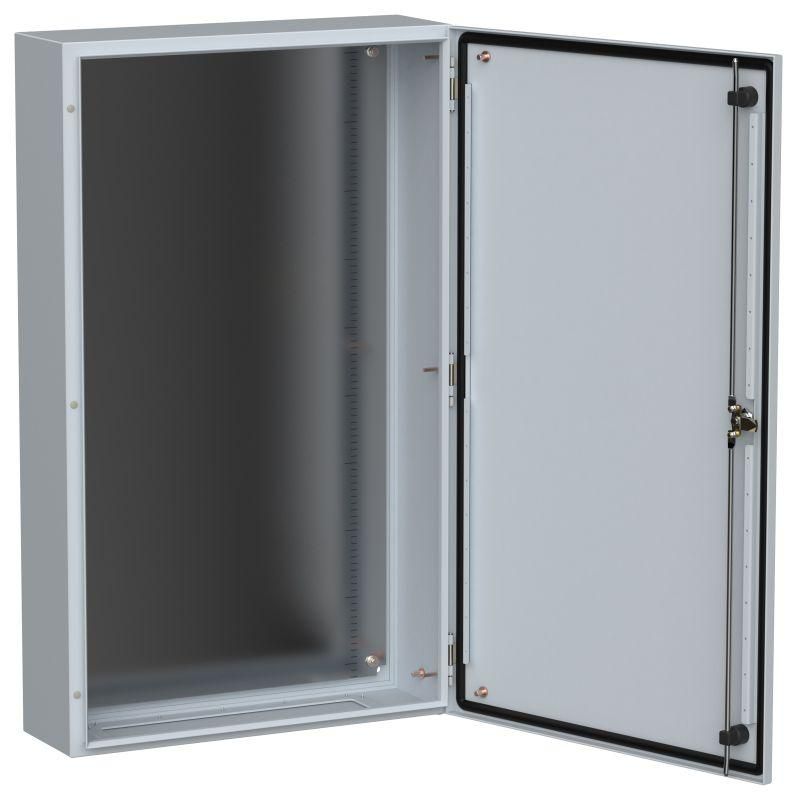

Корпус ЩМП-100.60.20 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-100-060-020-66

Корпус металлический ЩМП-100.60.20 УХЛ1 IP66 TITAN 5 - это прочный металлический шкаф с монтажной панелью, предназначенный для установки электрооборудования в условиях открытых площадок и агрессивной среды. Бренд IEK (ИЭК) предлагает эту модель как часть серии TITAN 5, где сочетаются повышенная защищенность, жесткая конструкция и совместимость с промышленными требованиями.

Назначение и область применения

ЩМП-100.60.20 УХЛ1 IP66 TITAN 5 предназначен для сборки распределительных и управляющих щитов в условиях улицы, на объектах с высокой запыленностью, влажностью или перепадами температур. Подходит для установки автоматических выключателей, контакторов, реле, преобразователей частоты и других компонентов систем автоматизации. Применяется на промышленных предприятиях, в насосных станциях, на транспорте, в энергообъектах и на объектах ЖКХ.

Технические характеристики

• Размеры корпуса: 1000×600×200 мм (высота×ширина×глубина)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Номинальный ток: 630 А - позволяет использовать в цепях с высокими нагрузками
• Материал корпуса: сталь с толщиной стенок 1,4 мм - обеспечивает механическую прочность и устойчивость к деформациям
• Цвет: RAL 7035 (серый каменный) - устойчив к выгоранию и коррозии
• Покрытие: порошковое напыление - повышает коррозионную стойкость и долговечность поверхности
• Климатическое исполнение: УХЛ1 - рассчитан на работу при температурах от −50C до +40C
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - предотвращает попадание осадков и мусора внутрь
• Наличие монтажной панели: да - возможность фиксации оборудования на заводской раме
• Наличие замка: да - одноключевой замок для безопасности доступа
• Способ монтажа: открытая установка - крепится к опоре или стене болтами

Совместимость и монтаж

ЩМП-100.60.20 УХЛ1 IP66 TITAN 5 имеет готовые отверстия для кабельных вводов и стандартную монтажную панель с шагом 25 мм, что позволяет легко крепить DIN-рейки и оборудование. Для монтажа используются болты M8 или M10 через базовые отверстия в нижней части корпуса. Кабельные вводы не входят в комплект - необходимо выбирать отдельно, исходя из количества и диаметра проводов. Корпус не предназначен для встраивания в стену - только наружная установка.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и ГОСТ 15150 для работы в условиях умеренного и холодного климата. Конструкция выполнена с учетом требований к электробезопасности: все токоведущие элементы находятся внутри защищённого объема, а заземление осуществляется через специальный контакт на корпусе. Наличие замка соответствует нормам по контролю доступа к электроустановкам.

Преимущества

• Высокая степень защиты IP66 делает возможным применение в любых погодных условиях
• Порошковое покрытие снижает риск коррозии даже при постоянном воздействии влаги и химически активных веществ
• Усиленная стальная конструкция (1,4 мм) выдерживает ударные нагрузки и вибрацию
• Готовая монтажная панель экономит время на сборке щита
• Климатическое исполнение УХЛ1 позволяет работать в регионах с суровыми зимами
• Произведено на современном роботизированном оборудовании - точность геометрии и отсутствие брака

Ограничения применения

• Не предназначен для взрывоопасных зон - не имеет сертификата взрывозащиты
• Не рекомендован для установки в помещениях с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие не устойчиво к агрессивной химии
• Нельзя использовать как источник питания - корпус не содержит коммутирующих устройств
• Максимальный вес оборудования ограничен прочностью монтажной панели; при установке тяжелых модулей (более 50 кг) требуется дополнительная поддержка

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на автозаправочной станции
• Шкаф автоматизации конвейера на пищевом производстве
• Контрольный щит системы освещения на железнодорожной платформе
• Аппаратный шкаф для преобразователя частоты на вентиляционной установке

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий под кабельные вводы вашим кабелям - используйте вводы с резьбой G½"–G2"
• При установке на неровной поверхности используйте регулируемые опоры - корпус не имеет саморегулирующейся основы
• Для длительной эксплуатации в условиях сильной влажности рекомендуется дополнительно смазывать замок графитовой смазкой
• При необходимости увеличения степени защиты - можно установить уплотнители на дверцу, но не меняйте оригинальные уплотнители без согласования с производителем
• ЩМП-100.60.20 УХЛ1 IP66 TITAN 5 - один из самых популярных вариантов в серии TITAN 5 для проектов с жесткими требованиями к защите
