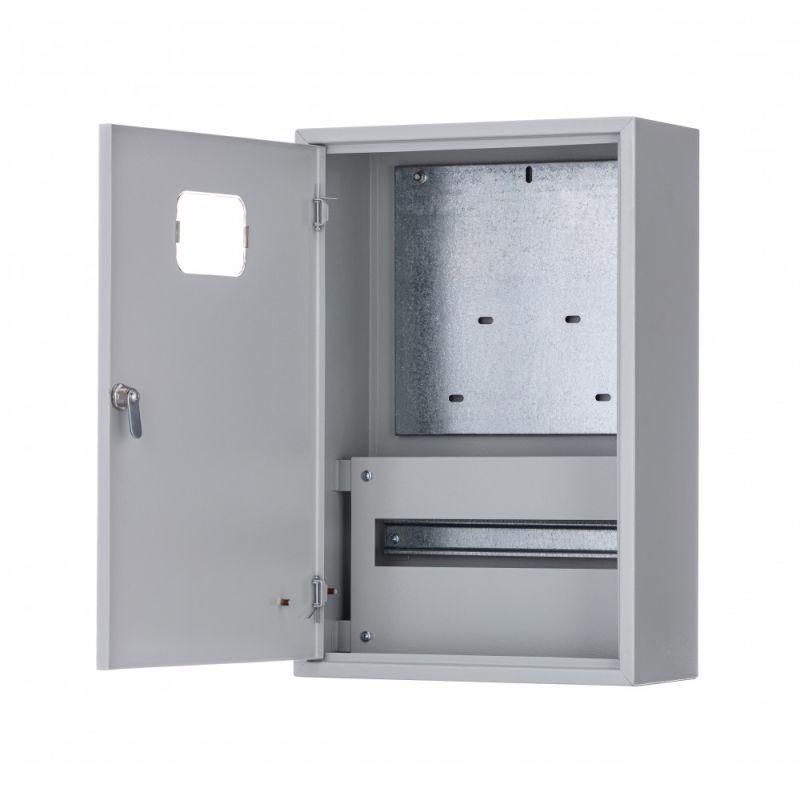

Корпус металлический учетный навесной 520х350х160 3-фазный 15 модулей IP31 ЩРУН-3/15 - 30407DEK APC

Корпус учетный навесной металлический 520х350х160 3-фазный 15 модулей IP31 ЩРУН-3/15 от бренда DEKraft предназначен для установки трехфазного счетчика и коммутационной аппаратуры в условиях внутреннего монтажа. Этот щит обеспечивает надежную фиксацию оборудования, доступ к приборам через смотровое окно и защиту от случайного прикосновения благодаря степени защиты IP31.

Назначение и область применения

Щит ЩРУН-3/15 используется для организации учета электроэнергии в трехфазных сетях до 125 А. Подходит для установки в помещениях с нормальной влажностью - например, в подъездах, технических этажах, котельных, административных зданиях. Учетный корпус позволяет разместить один трехфазный счетчик, автоматические выключатели, устройства защитного отключения и другие модульные компоненты. Применяется в жилищном фонде, на объектах коммунального хозяйства и в малых промышленных установках.

Технические характеристики

• Формат: 15 модулей DIN (по 18 мм каждый)
• Габариты: 520×350×160 мм
• Материал: сталь с порошковым покрытием, цвет RAL 7035 (серый)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Количество рядов: однорядная компоновка
• DIN-рейка: встроена, для крепления модульной аппаратуры
• Монтажная плита: есть, предназначена для фиксации счетчика
• Замок: да, с ключом, предотвращает несанкционированный доступ
• Смотровое окно: прозрачная крышка над местом установки счетчика
• Клеммы: предусмотрены для подключения шин N и PE
• Заземление: два болта - на дверце и на корпусе
• Ввод кабелей: сверху и снизу, с возможностью герметизации
• Гарантия: 3 года

Совместимость и монтаж

Щит ЩРУН-3/15 совместим со всеми типами одно- и трехфазных счетчиков, соответствующих габаритам монтажной плиты. Модульная аппаратура (автоматы, УЗО, переключатели) устанавливается на DIN-рейку. Для монтажа используются четыре точки крепления на задней стенке - подходят саморезы M6 или анкеры в зависимости от основания. Кабельный ввод можно организовать через верхние или нижние отверстия; рекомендуется использовать кабельные вводы для сохранения степени защиты IP31. Перед установкой проверьте соответствие посадочного места счетчика - он должен плотно фиксироваться на монтажной плате без люфтов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных устройств низкого напряжения. Степень защиты IP31 исключает попадание крупных инструментов и защищает от конденсата. Наличие двух точек заземления гарантирует надежное соединение с системой TN-S/TN-C-S. Замок и ключ обеспечивают контроль доступа согласно правилам энергонадзора.

Преимущества

• Жесткая стальная конструкция - устойчивость к механическим воздействиям
• Смотровое окно - возможность считывать показания без вскрытия корпуса
• Четко продуманная внутренняя организация - все клеммы и рейки расположены для удобного обслуживания
• Поддержка двойного ввода кабеля - гибкость при проектировании трасс
• Высокая долговечность - стальное исполнение и антикоррозийное покрытие

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для открытого воздуха, дождя или запыленной среды
• Не рассчитан на ток выше 125 А - превышение нагрузки требует другого решения
• Однорядная компоновка ограничивает количество аппаратуры - для сложных схем потребуется более широкий корпус
• Не имеет встроенного терморегулятора или вентиляции - в высокотемпературных помещениях требуется внешнее охлаждение

Примеры использования

• Электрощитовая в подвале многоквартирного дома - учет электроэнергии по этажам
• Административное здание - центральный учет для офисных помещений
• Производственный участок - распределение питания и учет на линии 380 В
• Объект ЖКХ - установка перед тепловым пунктом или насосной станцией

Практические советы

• Перед монтажом проверьте, что счетчик поместится на монтажной плате - некоторые модели требуют адаптеров
• Используйте кабельные вводы с уплотнителями, чтобы сохранить IP31 после прокладки проводов
• При групповой установке нескольких щитов ЩРУН-3/15 соблюдайте минимальный зазор 10 см между корпусами для теплоотвода и доступа
• Проверяйте затяжку болтов заземления - плохой контакт снижает безопасность
• Для частого обслуживания выбирайте модель с ключом - это обязательное требование контролирующих органов
