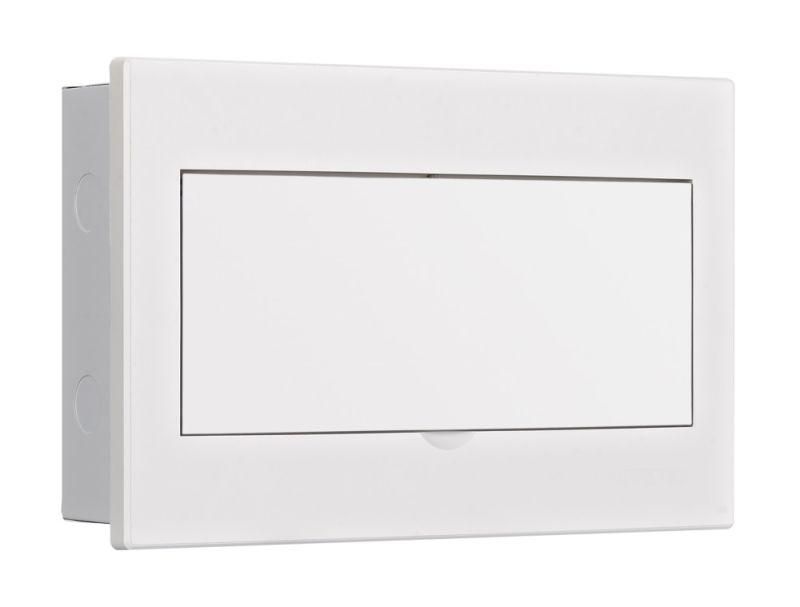

Корпус встраиваемый бел. дв. 1 ряд 13 мод. IP41 ЩРВ-М | 31103DEK DEKraft APC

Корпус встраиваемый с белой дверью 1 ряд 13 модулей IP41 ЩРВ-М от DEKraft (арт. 31103dek) предназначен для скрытой установки в стену и компактного размещения модульной автоматики - автоматических выключателей, УЗО, реле и других устройств. Материалы и конструкция обеспечивают надежную защиту от внешних воздействий, а совместимость с популярными сериями позволяет использовать его в проектах с оборудованием Dekraft и Systeme Electric.

Назначение и область применения

Корпус встраиваемый с белой дверью 1 ряд 13 модулей IP41 ЩРВ-М применяется для сборки распределительных щитов в помещениях с нормальными условиями эксплуатации. Подходит для установки в жилых домах, офисах, административных зданиях, на объектах коммерческой недвижимости. Идеально для размещения модульных устройств до 13 модулей (по 18 мм каждый): автоматов, УЗО, реле времени, терморегуляторов, счетчиков.

Технические характеристики

• Количество рядов: 1
• Ширина: 13 модулей (234 мм по стандарту DIN)
• Глубина монтажа: 78 мм
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и капель воды, падающих вертикально
• Материал корпуса: передняя часть и дверца - негорючий ABS-пластик; основание - холоднокатаная сталь
• Цвет: белый (RAL 9003)
• Наличие DIN-рейки: да, одна рейка
• Тип крышки: закрытого типа, с фиксацией в верхнем положении
• Гарантия: 36 месяцев
• Встроенные элементы: шпилька заземления, держатель для нулевых и защитных шин (N/PE), выштампованные вводы для кабелей

Совместимость и монтаж

Корпус ЩРВ-М полностью совместим с модульным оборудованием брендов Dekraft и Systeme Electric. Для монтажа требуется подготовить нишу в стене глубиной не менее 78 мм. Крепление осуществляется за счет боковых ушек, которые фиксируются к поверхности ниши саморезами или анкерами. Выштампованные вводы позволяют легко продеть кабели без дополнительного сверления. После установки оборудования дверца закрывается и фиксируется в верхней точке - обеспечивает доступ к контактам без полного открывания.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для внутреннего использования в условиях сухих помещений. Негорючий ABS-пластик и стальная база повышают огневую стойкость. Шпилька заземления гарантирует надежное соединение с системой защитного заземления. IP41 предотвращает попадание крупной пыли и случайного контакта с токоведущими частями через малые отверстия. Применение в местах с повышенной влажностью, на улице или в производственных цехах с брызгами жидкости не рекомендуется.

Преимущества

• Удобство монтажа благодаря готовым вводам для кабелей - не требуются дополнительные операции по просверливанию
• Фиксация дверцы в верхнем положении позволяет работать с аппаратурой без ее полного снятия
• Интегрированные держатели для N и PE шин снижают время сборки и улучшают организацию проводки
• Высокие изоляционные свойства пластика исключают риск пробоя даже при перегрузках
• Устойчивость к вибрациям и колебаниям температуры делает корпус надежным в многоквартирных домах и зданиях с постоянной нагрузкой

Ограничения применения

Корпус ЩРВ-М не предназначен для установки во влажных, сырых или наружных помещениях - степень защиты IP41 не обеспечивает защиту от струй воды или конденсата. Не следует применять в средах с агрессивными химическими веществами, маслом или паром. Глубина 78 мм ограничивает использование с габаритными устройствами, требующими большего объема внутри щита. Также не подходит для установки в стены из легких материалов (например, гипсокартон) без усиленной подложки - вес корпуса с оборудованием может достигать 5–7 кг.

Примеры использования

• Электрощит в квартире: размещение автомата ввода, УЗО, нескольких групповых автоматов и реле контроля напряжения
• Щит освещения в офисном помещении: управление светом по зонам с помощью таймеров и датчиков движения
• Распределительный щит в подъезде: учет электроэнергии, защита лифтового оборудования, аварийного освещения
• Автоматизация бытовых приборов: подключение теплого пола, системы вентиляции, насосов

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 78 мм, иначе корпус не войдет
• Не используйте металлические крепежи для фиксации корпуса в гипсокартоне - нужна деревянная или металлическая планка-подложка
• При подключении шин N и PE следите, чтобы они не задевали друг друга - соблюдайте минимальный зазор
• При использовании с оборудованием Dekraft или Systeme Electric - все устройства будут точно совпадать по форме и креплению
• После окончания сборки протестируйте работу всех автоматов - дверца не должна мешать рычагам переключения
