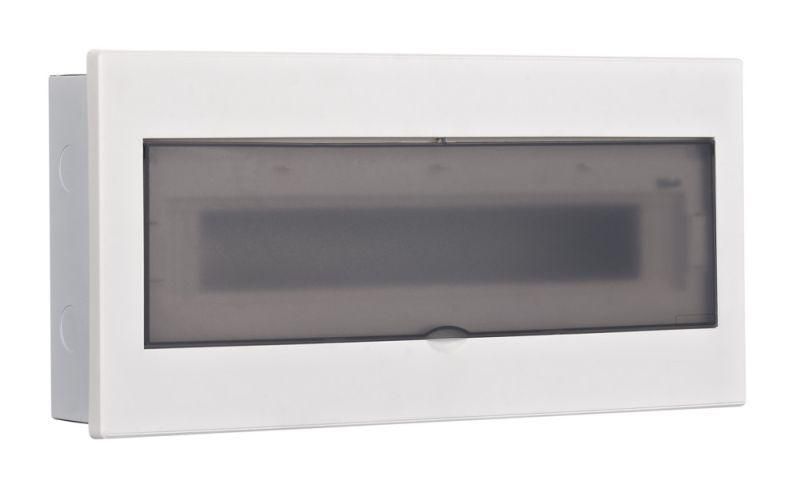

Корпус встраиваемый с прозрачной дверью 1 ряд 20 модулей IP41 ЩРВ-М - 31075DEK APC

Корпус встраиваемый с прозрачной дверью 1 ряд 20 модулей IP41 ЩРВ-М от DEKRAFT - надёжное решение для скрытой установки модульного оборудования в распределительных щитах. Артикул 31075dek подходит для монтажа автоматических выключателей, УЗО, реле и других устройств шириной 18 мм.

Назначение и область применения

Корпус встраиваемый с прозрачной дверью 1 ряд 20 модулей IP41 ЩРВ-М предназначен для внутренней установки в стену и комплектования распределительных щитов бытового и коммерческого назначения. Подходит для сборки щитов с модульной аппаратурой: автоматическими выключателями, УЗО, реле времени, терморегуляторами, сетевыми фильтрами. Часто применяется в жилых домах, офисах, малых производствах, где требуется доступ к оборудованию без вскрытия шкафа.

Технические характеристики

• Тип: встраиваемый корпус с прозрачной дверцей
• Количество рядов: 1
• Ширина: 20 модулей (360 мм по стандарту EN 60715)
• Глубина монтажа: 78 мм
• Материал корпуса: передняя часть и дверца - негорючий ABS-пластик; основание - холоднокатаная сталь
• Степень защиты: IP41 - защита от твёрдых предметов >1 мм и капель воды, падающих вертикально
• DIN-рейка: есть, одна, стандартная, с возможностью крепления модулей
• Цвет: белый (RAL 9003)
• Тип крышки: закрытого типа, с фиксацией в открытом положении
• Гарантия: 36 месяцев
• Встроенные элементы: шины N и PE, держатель для шинок, шпилька заземления
• Вводы: выштампованные отверстия для подвода кабелей

Совместимость и монтаж

Корпус встраиваемый с прозрачной дверью 1 ряд 20 модулей IP41 ЩРВ-М полностью совместим с модульными устройствами брендов DEKRAFT и Systeme Electric. Монтаж осуществляется в подготовленную нишу в стене. Глубина 78 мм позволяет использовать его даже в тонких перегородках. Для установки необходимо:

• вырезать проём в стене с учётом габаритов корпуса;
• закрепить основание (стальное дно) анкерами или саморезами;
• подвести кабели через выштампованные вводы, зачистить и подсоединить к шинам N/PE;
• установить DIN-рейку и смонтировать оборудование;
• закрыть дверцу - она фиксируется в открытом состоянии до 90°, что удобно при обслуживании.

Съёмная рама обеспечивает легкий доступ к задней части корпуса без демонтажа всего щита.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок напряжением до 1000 В переменного тока. Негорючий ABS-пластик и стальная база обеспечивают механическую прочность и предотвращают распространение пламени. Шпилька заземления гарантирует надёжное соединение с системой защитного зануления. Степень защиты IP41 достаточна для помещений с нормальной влажностью - не рекомендовано для улицы, сырых цехов или мест с постоянным брызгами.

Преимущества

• Прозрачная дверца из органического стекла - позволяет контролировать состояние контактов и индикацию без открывания щита
• Выштампованные вводы - экономят время при прокладке кабелей, не требуют сверления
• Съёмная рама - упрощает замену или ремонт оборудования внутри корпуса
• Устойчивость к вибрации - подходит для установки рядом с насосами, вентиляторами, станками
• Изолирующие свойства пластика - снижают риск поражения током при случайном прикосновении
• Чёткая геометрия и белый цвет - гармонируют с современным интерьером

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP41 не защищает от брызг, струй воды и пыли
• Не подходит для сред с высокой влажностью (бассейны, парилки, подвалы с протечками)
• Максимальная глубина 78 мм исключает использование крупных устройств (например, преобразователей частоты)
• Ограниченная ширина - только один ряд, нельзя расширить до двух рядов без замены корпуса
• Пластиковая дверца не выдерживает ударные нагрузки - не рекомендуется в местах с высокой вероятностью повреждения

Примеры использования

• Электрощит в квартире: УЗО, автоматы освещения, розеток, реле контроля температуры теплого пола
• Щит управления в офисе: реле времени для кондиционера, сетевой фильтр, сигнализация
• Распределительный щит в небольшом цеху: управление светом, вентиляцией, пульт дистанционного управления
• Автоматизация дома: интеллектуальный щит с Wi-Fi реле, датчиками движения, системой “умный дом”

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была минимум 85 мм - нужен запас на изоляцию и кабельный ввод
• Используйте только устройства шириной 18 мм - 20 модулей = 360 мм, не более
• Подключение шин N и PE выполняйте отдельными проводниками, не используйте перемычки между ними
• При использовании в условиях вибраций (например, рядом с насосом) дополнительно закрепите корпус антивибрационными прокладками
• Не затягивайте болты слишком сильно - пластик может треснуть, особенно вокруг вводов
• Для долговечности дверцы избегайте воздействия растворителей, агрессивных чистящих средств
