Корпус металлический встраиваемый 550х380х120 45 модулей IP31 ЩРВ-45 - 30108DEK APC

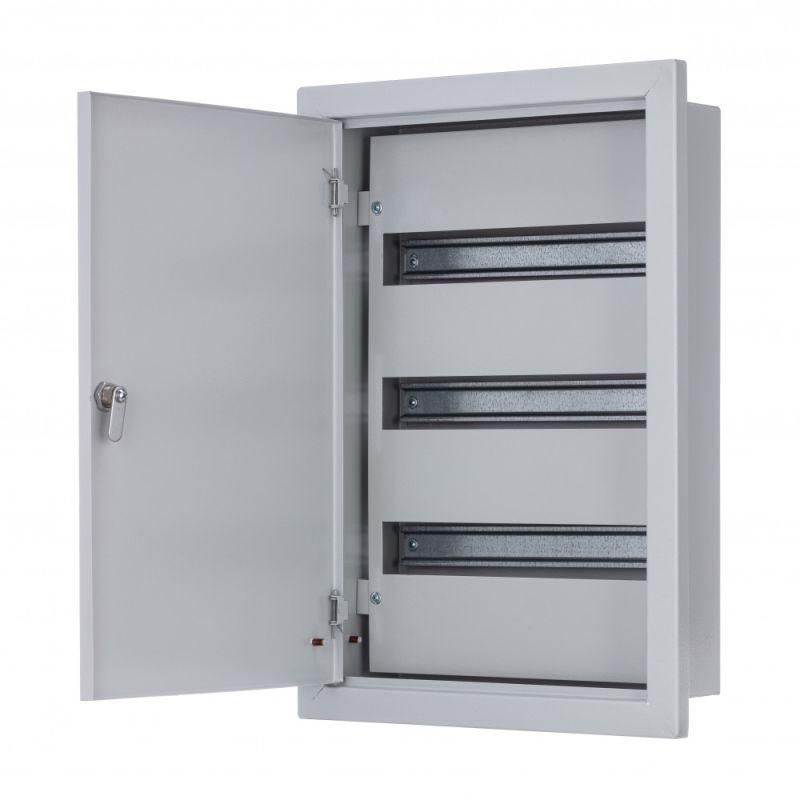

Корпус встраиваемый металлический 550x380x120 45 модулей IP31 ЩРВ-45 от DEKraft предназначен для установки внутри стен в помещениях с умеренной влажностью. Это надёжная основа для сборки распределительных щитов с модульной аппаратурой - например, автоматических выключателей, УЗО, реле. Артикул 30108dek соответствует серии ЩРВ, которая используется в промышленных и коммерческих объектах.

Назначение и область применения

Корпус ЩРВ-45 - это монтажная база для распределительного щита. Он позволяет компактно разместить до 45 модулей стандартной ширины 18 мм в трёх рядах. Подходит для установки в стенах из бетона, кирпича или гипсокартона. Применяется в системах электроснабжения жилых домов, офисов, производственных цехов, где требуется внутренняя (скрытая) установка щита. Номинальный ток до 125 А позволяет использовать его для группового распределения энергии.

Технические характеристики

• Размеры: 550×380×120 мм (В×Ш×Г)
• Глубина монтажа: 100 мм - требует подготовки ниши такой же глубины
• Количество модулей: 45 (3 ряда × 15 модулей)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 - защищает от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• DIN-рейка: встроенная, три штуки - для крепления модульной аппаратуры
• Крышка: закрытого типа, с замком и ключом
• Клеммы: есть крепления для нулевой (N) и защитной (PE) шин
• Заземление: два болта - один на дверце, второй на корпусе
• Гарантия: 3 года

Совместимость и монтаж

Корпус ЩРВ-45 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа необходимо:

• Подготовить нишу в стене размером минимум 550×380×120 мм - глубина должна быть не менее 100 мм, чтобы корпус полностью вошёл
• Убедиться, что в нише нет перегородок, труб или проводов, которые помешают установке
• Использовать анкеры или дюбеля для фиксации корпуса к стене через отверстия в задней стенке
• Ввод кабелей - сверху или снизу: предварительно просверлите отверстия под нужный диаметр
• Фальшпанель закрывает доступ к токоведущим частям - её можно снять только после отключения питания

Безопасность и стандарты

Корпус ЩРВ-45 выполнен в соответствии с требованиями к электроустановкам для помещений с нормальной средой. Степень защиты IP31 обеспечивает безопасную работу в условиях возможного попадания влаги (например, в подъезде или техническом помещении), но не предназначен для влажных или наружных условий. Материал корпуса - сталь - обеспечивает механическую прочность и долговечность. Все точки заземления выполнены с учётом требований ГОСТ Р 51321.1.

Преимущества

• Жесткая стальная конструкция снижает риск деформации при нагрузках
• Встроенные DIN-рейки и клеммы N/PE экономят время при сборке щита
• Запираемая дверца повышает безопасность и исключает случайное вмешательство
• Фальшпанель скрывает неизолированные части - удобно при проверке и обслуживании
• Два места для заземления обеспечивают надёжное соединение с контуром заземления

Ограничения применения

• Не применяется на улице или в сырых помещениях - IP31 не защищает от брызг и пыли
• Не подходит для установки в местах с высокими температурами (>+40 C) или агрессивной средой
• Глубина 100 мм требует точного соблюдения размеров ниши - нельзя монтировать в тонких перегородках
• Не имеет вентиляционных отверстий - не рекомендован для щитов с мощным тепловыделением (более 1–2 кВт суммарно)

Примеры использования

• Распределительный щит этажа в многоквартирном доме
• Главный вводный щит в офисном здании
• Щит управления освещением в торговом центре
• Распределительный щит на производстве для групповой защиты станков

Практические советы

• Перед монтажом проверьте, что все модули, которые планируете установить, умещаются в 45 местах - некоторые устройства занимают 2–3 модуля
• Используйте кабели с внешним диаметром не более 16 мм для входа сверху/снизу - иначе потребуется доработка отверстий
• При подключении PE-шин обязательно используйте медные перемычки с кольцевыми наконечниками
• После монтажа проверьте плотность прилегания дверцы - она должна закрываться без усилий и не иметь люфтов
• Артикул 30108dek - единственный в серии с таким количеством модулей и глубиной 100 мм; другие модели ЩРВ могут отличаться по размерам
