Крестообразная секция 110x100 (RK 110 FT) | 7115113 OBO Bettermann

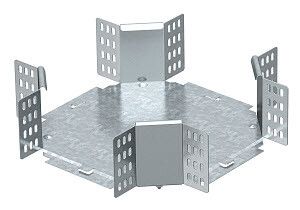

Крестообразная секция 110x100 мм горячий цинк от OBO BETTERMANN (артикул 7115113, тип RK 110 FT) предназначена для формирования перекрёстков в системах кабельных лотков с высотой бортов 110 мм. Изготовлена из оцинкованной стали с покрытием методом горячего цинкования - обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Эта крестообразная секция используется для соединения четырёх направлений кабельного лотка под прямым углом. Применяется в системах прокладки силовых и слаботочных кабелей на объектах с повышенными требованиями к защите от коррозии - например, на заводах, в энергообъектах, тоннелях, наружных трассах. Подходит для лотков с высотой борта 110 мм, совместима с другими элементами серии RK 110 от OBO BETTERMANN.

Технические характеристики

• Форма: крестообразная, с равными плечами
• Размеры: 110 мм (высота) × 100 мм (ширина)
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защитный слой толщиной более 50 мкм
• Толщина металла: 1 мм
• Внутренний радиус закругления: 50 мм - снижает риск повреждения кабелей при прокладке
• Исполнение: без соединительных разъёмов - требует самостоятельного крепления к лоткам
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Включён в Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Крестообразная секция 110x100 мм горячий цинk не имеет встроенных фиксирующих механизмов. Для установки необходимо использовать болтовые соединения или сварку с основным лотком. Убедитесь, что внутренние габариты вашего кабельного лотка соответствуют 110 мм по высоте борта. Монтаж выполняется после сборки прямых участков - секция устанавливается как переход между четырьмя направлениями. Рекомендуется предварительно проверить соответствие профиля лотка и секции по форме и размеру.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции и имеет лицензию Росатома, что позволяет применять его на ядерных и других объектах с особыми условиями безопасности. Горячее цинкование обеспечивает электрохимическую защиту от коррозии, исключающую образование ржавчины даже при механических повреждениях покрытия.

Преимущества

• Устойчивость к атмосферным воздействиям и химически активным средам благодаря горячему цинкованию
• Чёткая геометрия и точные размеры обеспечивают плотную посадку на лотки одной серии
• Внутренний радиус 50 мм минимизирует изгиб кабелей, снижая риск повреждения изоляции
• Подтверждённая сертификация для работы на объектах Росатома - гарантия надёжности в критичных условиях

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - нагрузка передаётся через лотки, а не через саму секцию
• Требует внешнего крепления; несовместима с быстрозажимными системами
• Не рекомендуется для применения в условиях постоянного погружения в жидкости - хотя цинк защищает от коррозии, длительное нахождение под водой может вызвать выщелачивание покрытия
• Не подходит для лотков с высотой борта менее 110 мм - возможен зазор и потеря жёсткости соединения

Примеры использования

• Перекрёсток в кабельной трассе на производственной линии с множеством подводов
• Распределительный узел в подземном тоннеле теплосети
• Соединение четырёх направлений в распределительной камере АЭС
• Зона обслуживания оборудования с частыми изменениями маршрутов кабелей

Практические советы

• Перед монтажом проверьте, чтобы все четыре направления лотка имели одинаковую высоту - 110 мм. Несоответствие приведёт к перекосу и плохому контакту.
• При использовании болтового крепления применяйте шайбы и гайки с антикоррозийным покрытием - они должны соответствовать классу прочности и материалу секции.
• Если требуется герметизация стыков - используйте специальные уплотнители, совместимые с оцинкованной сталью.
• Артикул 7115113 и тип RK 110 FT - это единый продукт. При заказе указывайте оба обозначения, чтобы избежать путаницы с аналогами.
