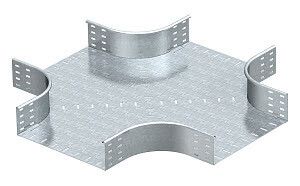

Крестообразная секция 110x600 (RK 160 FT) | 7115564 OBO Bettermann

Крестообразная секция 110x600 мм горячий цинк от OBO BETTERMANN - элемент системы кабельного лотка, обеспечивающий пересечение трасс на уровне с сохранением высоты бортов 110 мм. Артикул rk 160 ft предназначен для прокладки силовых и слаботочных кабелей в промышленных объектах, где требуется надёжная и долговечная конструкция.

Назначение и область применения

Крестообразная секция 110x600 мм горячий цинk используется для соединения четырёх направлений кабельных лотков одинаковой высоты - например, при пересечении основной трассы с ответвлением. Подходит для систем с бортами высотой 110 мм, включая лотки OBO Bettermann других серий. Применяется в энергетике, машиностроении, транспорте и на объектах с повышенными требованиями к защите от коррозии.

Технические характеристики

• Форма: крестообразная, с равномерным распределением плеч
• Размеры: ширина 600 мм, высота бортов 110 мм
• Материал: сталь с покрытием горячим цинком
• Внутренний радиус изгиба: 150 мм - обеспечивает плавный переход кабелей без повреждения изоляции
• Сертификат: лицензия Росатома ЦО-12-101-13253 от 12.04.2023
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Секция совместима с любыми кабельными лотками OBO Bettermann и аналогичными системами, имеющими высоту борта 110 мм. Монтируется с помощью болтовых соединений или фланцевых креплений, предусмотренных конструкцией лотка. Установка требует выравнивания поверхности и точного совпадения осей трасс. Не рекомендуется использовать с лотками другой высоты - это нарушает герметичность и механическую устойчивость системы.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции и имеет официальную лицензию Росатома, что позволяет применять его на ядерных и других объектах с особыми условиями безопасности. Горячее цинкование обеспечивает электроизолирующие свойства и снижает риск возникновения гальванических пар при контакте с другими металлами.

Преимущества

• Увеличенный внутренний радиус 150 мм предотвращает перегиб кабелей, особенно при большом количестве жил
• Покрытие горячим цинком гарантирует коррозионную стойкость даже в агрессивных средах (высокая влажность, химические испарения)
• Жёсткая конструкция из стали выдерживает значительные нагрузки от массы кабелей и внешних воздействий
• Совместимость с сертифицированными системами OBO Bettermann упрощает проектирование и замену компонентов

Ограничения применения

• Не предназначена для использования в качестве опоры или несущего элемента вне системы кабельного лотка
• Не допускается применение в условиях постоянного погружения в жидкости - хотя цинк защищает от коррозии, длительное нахождение под водой может вызвать эрозию покрытия
• Не подходит для лотков с высотой борта менее или более 110 мм - возможны зазоры, провисание или неплотное соединение
• Не рекомендовано использование в местах с частыми ударными нагрузками без дополнительной защиты

Примеры использования

• Пересечение главной трассы с ответвлением к оборудованию на производстве
• Обход технологических препятствий в цехах с плотной сетью коммуникаций
• Подключение кабелей к распределительному щиту через вертикальную шахту
• Прокладка в помещениях АЭС, ХПК, ГПА - благодаря наличию лицензии Росатома

Практические советы

• При монтаже проверьте соответствие внутреннего радиуса 150 мм минимальному радиусу изгиба используемых кабелей - это исключит повреждение изоляции
• Используйте только болты и крепления, рекомендованные OBO Bettermann - они обеспечивают нужный момент затяжки и контактное давление
• При установке в сыром помещении дополнительно контролируйте состояние цинкового покрытия - при наличии повреждений заделайте их специальной краской на основе цинка
• Артикул rk 160 ft и изделие Крестообразная секция 110x600 мм горячий цинк всегда указываются в проектной документации - сверьтесь с этим перед закупкой
