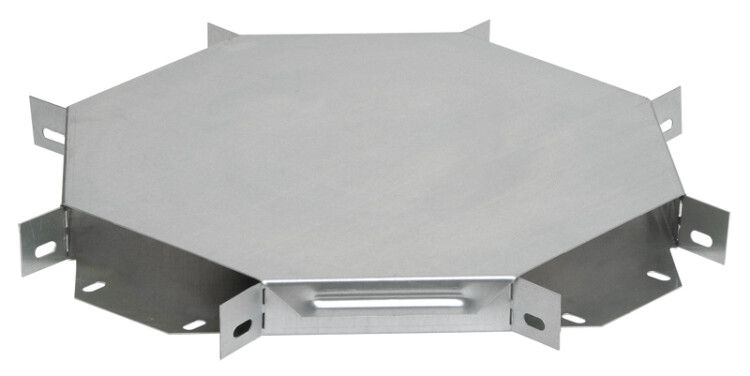

Ответвитель для лотка 50х150мм Х-образ. IEK CLP1X-050-150

Крестовина 50х150мм от IEK (ИЭК), артикул clp1x-050-150, предназначена для организации Х-образного пересечения кабельных трасс в металлических лотках. Изделие выполнено из оцинкованной стали с интегрированным соединителем и крышкой - обеспечивает надёжную фиксацию и защиту проводов в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Крестовина 50х150мм используется для создания четырёхстороннего перехода кабельной трассы под углом 90 градусов. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется пересечение двух лотков под прямым углом - например, на производственных участках, в распределительных щитовых, на объектах ЖКХ и транспорта.

Технические характеристики

• Размеры: 50 мм высота × 150 мм ширина
• Угол пересечения: 90 градусов
• Материал: сталь с оцинковкой горячим способом по методу Сендзимира (слой цинка 10–20 мкм)
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 300 мм
• Температурный диапазон: от –60 C до +60 C
• Цвет: 7047 (серый матовый)
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Наличие крышки: да - защищает кабели от внешних воздействий и упрощает обслуживание
• Соответствие ГОСТ 14918-80

Совместимость и монтаж

Крестовина 50х150мм совместима с металлическими лотками серии ESCA от IEK, имеющими аналогичную высоту 50 мм. Интегрированный соединитель позволяет закрепить изделие без дополнительных крепёжных элементов - достаточно зафиксировать лотки вдоль боковых плоскостей крестовины. Крышка крепится на защёлки и легко снимается для осмотра или замены кабелей. Установка возможна как на вертикальных, так и на горизонтальных участках трассы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, регламентирующим конструкцию и прочность аксессуаров для металлических кабельных лотков. Оцинковка по методу Сендзимира гарантирует долговременную коррозионную стойкость даже в агрессивных средах. Температурный диапазон от –60 C до +60 C позволяет использовать крестовину в холодных регионах и в помещениях с технологическими нагревами.

Преимущества

• Оцинковка по методу Сендзимира - равномерный, плотный слой цинка, устойчивый к механическим повреждениям и химическим воздействиям
• Интегрированный соединитель исключает необходимость сварки или болтовых соединений - снижает время монтажа
• Крышка предотвращает попадание пыли, влаги и сторонних предметов внутрь трассы
• Срок службы 20 лет - экономия на замене и ремонте
• Серия ESCA от IEK - единая система компонентов, обеспечивающая совместимость всех элементов трассы

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - нагрузка должна передаваться через основной лоток
• Не рекомендуется применять в средах с постоянным контактом с открытыми источниками огня или высокотемпературными поверхностями выше +60 C
• Подходит только для лотков высотой 50 мм; использование с другими размерами требует адаптеров
• Запрещён монтаж в местах с частыми вибрациями без дополнительной демпфирующей прокладки

Примеры использования

• Пересечение кабельных трасс между двумя производственными линиями на заводе
• Обход трубопровода или вентиляционного канала в техническом коридоре здания
• Распределение силовых и слаботочных кабелей в серверной комнате
• Создание ответвлений в распределительном щите с несколькими направлениями вывода

Практические советы

• При монтаже проверьте, чтобы все стороны крестовины были выровнены по уровню - иначе возникнет перекос лотка
• Учитывайте внутренний радиус 300 мм: минимальный радиус изгиба кабеля внутри трассы должен быть не меньше этого значения
• При использовании в сырых помещениях дополнительно герметизируйте стыки крышки с помощью термостойкого силикона
• Для удобства обслуживания используйте крестовину 50х150мм в сочетании с лотками того же цвета - 7047 - для единого визуального восприятия системы
• Артикул clp1x-050-150 - это часть серии ESCA от IEK; сохраняйте этот артикул при заказе запчастей и дополнительных элементов
