Кронштейн 1010мм (AWSS 101 FT) | 6417938 OBO Bettermann

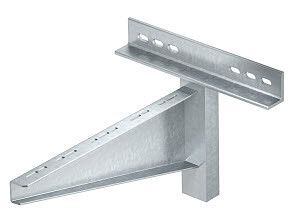

Кронштейн 1010 мм горячий цинк (артикул 6417938, бренд OBO Bettermann) - прочная настенная консоль из стали с горячей оцинковкой, предназначенная для надёжного крепления тяжёлых кабельных лотков и лестниц на значительных расстояниях.

Назначение и область применения

Кронштейн 1010 мм горячий цинк используется для монтажа кабельных систем на вертикальных поверхностях. Подходит для установки листовых лотков, кабельных лестниц и других несущих конструкций, где требуется высокая механическая устойчивость. Применяется в промышленных объектах, энергообъектах, на заводах, в тоннелях и других местах с большими нагрузками и агрессивной средой.

Технические характеристики

• Длина: 1010 мм
• Высота: 359 мм
• Ширина: 400 мм
• Несущая способность: 6 кН (600 кг силы)
• Материал: сталь
• Покрытие: горячий цинк
• Исполнение: настенная консоль
• Артикул: 6417938
• Обозначение модели: AWSS 101 FT

Совместимость и монтаж

Кронштейн 1010 мм горячий цинк совместим со всеми типами кабельных лотков и лестниц, имеющими стандартизованные точки крепления. Устанавливается на стену с помощью анкеров или болтов, соответствующих толщине основания. Для равномерного распределения нагрузки рекомендуется использовать минимум два крепёжных элемента на каждую точку фиксации. Расстояние между кронштейнами зависит от типа и веса кабельной системы, но не должно превышать 1 метр при максимальной нагрузке.

Безопасность и стандарты

Произведён в соответствии с требованиями европейских норм для промышленного оборудования. Горячая оцинковка обеспечивает долговечную защиту от коррозии, что соответствует классу защиты C4–C5 по ISO 12944. Кронштейн 1010 мм горячий цинк не содержит свинца и другие запрещённые вещества, соответствует RoHS.

Преимущества

• Высокая несущая способность - до 6 кН позволяет применять кронштейн 1010 мм горячий цинк даже для массивных кабельных трасс.
• Защита от коррозии за счёт горячего цинкования - срок службы увеличен в 2–3 раза по сравнению с гальванизированным покрытием.
• Универсальная форма - легко адаптируется под различные профили лотков и лестниц.
• Прочная стальная конструкция - минимальный прогиб даже при длительной нагрузке.

Ограничения применения

• Не предназначена для подвесного монтажа - только настенное крепление.
• Не рекомендуется к использованию в условиях постоянного воздействия открытого пламени или температур выше +100 C.
• Работает только с металлическими и пластиковыми кабельными системами, совместимыми по габаритам и точкам крепления.
• Запрещено использование в качестве опоры для трубопроводов, воздуховодов или другого оборудования, не являющегося кабельной конструкцией.

Примеры использования

• Фиксация кабельной лестницы длиной 10 м в производственном цехе с большим количеством силовых кабелей.
• Поддержка листового лотка в тоннеле метро, где требуются высокая жёсткость и антикоррозийная защита.
• Монтаж кабельных трасс на внешней стене подстанции - благодаря оцинковке выдерживает перепады температур и влажность.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в стене точно совпадали с крепёжными отверстиями кронштейна 1010 мм горячий цинк - допуск не более +-2 мм.
• При установке нескольких кронштейнов на одной линии - используйте уровень, чтобы избежать перекоса всей кабельной системы.
• Для длинных участков (более 5 м) рекомендуется устанавливать кронштейн 1010 мм горячий цинk через каждый 0,8–1 м, особенно при наличии тяжёлых лотков.
• Проверяйте целостность оцинкованного слоя после транспортировки - при повреждении можно восстановить специальным цинкосодержащим составом.
• Артикул 6417938 и модель AWSS 101 FT - это один и тот же продукт; при заказе указывайте оба обозначения для исключения путаницы.
