Кронштейн наклонный для Din-рейки КНД-30 | SQ0804-0016 TDM

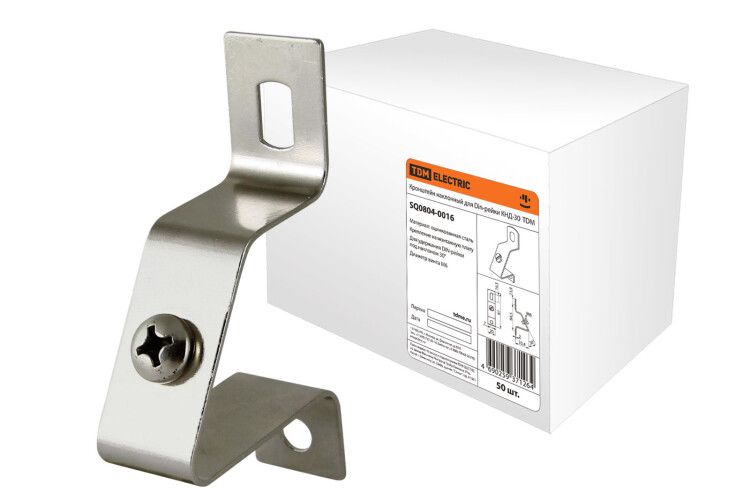

Кронштейн наклонный для DIN-рейки КНД-30 от TDM ELECTRIC - это надёжный крепёжный элемент, позволяющий установить DIN-рейку под углом 30° к монтажной панели, что упрощает прокладку проводов и удобство обслуживания электрощитов.

Назначение и область применения

Кронштейн наклонный для DIN-рейки КНД-30 предназначен для фиксации стандартной DIN-рейки на вертикальной монтажной панели под углом 30 градусов. Это особенно полезно в щитах с ограниченным доступом к задней части - например, когда необходимо легко подключать и обслуживать модульное оборудование: автоматические выключатели, реле, клеммники, устройства защиты.

Подходит для установки в распределительных щитах промышленного, жилого и коммерческого назначения, где важна эргономика монтажа и доступ к проводам.

Технические характеристики

• Материал: пассивированная сталь - устойчив к коррозии, не требует дополнительной покраски
• Угол наклона: 30°
• Тип крепления: к монтажной панели через отверстия (фиксация болтами или саморезами - не входят в комплект)
• Совместимость: стандартная DIN-рейка типа TS35/7,5 и TS35/15
• Упаковка: транспортная - 400 штук; групповая - 50 штук

Совместимость и монтаж

Кронштейн КНД-30 совместим со всеми типовыми DIN-рейками шириной 35 мм. Для монтажа требуется предварительно просверлить отверстия в монтажной панели под крепёж, соответствующий толщине панели. После этого кронштейн фиксируется болтами или саморезами, после чего на него устанавливается DIN-рейка с помощью стандартных защёлок.

Рекомендуется использовать крепёж из нержавеющей стали при работе во влажных или агрессивных средах.

Преимущества

• Обеспечивает оптимальный угол для подвода проводов - снижает перегибы и нагрузку на контакты
• Ускоряет сборку щита: позволяет размещать оборудование в любом месте панели, не привязываясь к горизонтальной плоскости
• Изготовлен из пассивированной стали - долговечен, не требует обслуживания
• Не занимает лишнего места внутри шкафа - компактная форма

Ограничения применения

Кронштейн КНД-30 не предназначен для установки на горизонтальные поверхности или потолочные конструкции - он рассчитан исключительно на вертикальные монтажные панели.

Не рекомендуется применять в условиях постоянного воздействия открытого огня, высоких температур выше +70 C или агрессивных химических средах - материал не обеспечивает достаточную химическую стойкость.

Примеры использования

• Промышленные панели управления - удобный доступ к клеммникам при обслуживании конвейеров
• Электрощиты в помещениях с малым свободным пространством - например, в нишах или за стенами
• Аудио- и видеосистемы в серверных - для аккуратного вывода силовых и сигнальных кабелей
• Жилищные щитовые комнаты - чтобы провода не перекручивались при замене автомата

Практические советы

• Перед монтажом проверьте, что толщина монтажной панели позволяет закрутить крепёж до упора - минимальная толщина 1,5 мм
• Если используется несколько кронштейнов, выставите их на одной высоте - это гарантирует равномерное расположение DIN-рейки
• При использовании длинных рейок (более 1 м) рекомендуется устанавливать минимум два кронштейна - один с каждой стороны
• Кронштейн КНД-30 от TDM ELECTRIC можно сочетать с другими крепёжными элементами этой же серии - они проектировались как единая система
