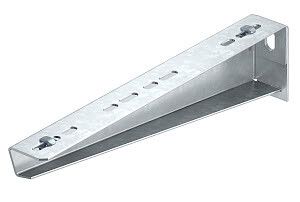

Кронштейн оцинкованный 110мм (MWAM 12 11 FS) | 6424550 OBO Bettermann

Кронштейн оцинкованный 110 мм (MWAM 12 11 FS) от OBO BETTERMANN предназначен для надёжного крепления кабельных лотков типа RKSM на стене или опорной поверхности. Его оцинкованная стальная конструкция обеспечивает долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Кронштейн MWAM 12 11 FS используется для монтажа кабельных лотков серии RKSM в помещениях и на открытых площадках. Подходит для фиксации лотков на вертикальных поверхностях - стенах, колоннах, перегородках - а также на горизонтальных опорах. Применяется в промышленных объектах, цехах, распределительных пунктах, транспортных узлах и других местах, где требуется защищённая прокладка силовых и слаботочных кабелей.

Технические характеристики

• Тип изделия: настенный и опорный кронштейн
• Размер: 110 мм (длина плеча)
• Угол изгиба: 90°
• Материал: сталь
• Покрытие: оцинкованное (защита от коррозии)
• Несущая способность: 1,2 кН (эквивалентно около 120 кг равномерно распределённой нагрузки)
• Модель: MWAM 12 11 FS

Совместимость и монтаж

Кронштейн MWAM 12 11 FS совместим исключительно с кабельными лотками серии RKSM благодаря специальной изогнутой форме и системе быстрого крепления. Установка происходит путём защёлкивания лотка в кронштейн - дополнительные болты или хомуты не требуются. Для крепления самого кронштейна к поверхности используются анкерные элементы или дюбели подходящего диаметра (не входят в комплект). Рекомендуемый шаг между кронштейнами - до 1,5 метра при максимальной нагрузке.

Безопасность и стандарты

Произведён в соответствии с требованиями европейских норм безопасности для электроустановок. Оцинкованное покрытие соответствует DIN EN ISO 1461. Несущая способность проверена в лабораторных условиях и сертифицирована производителем OBO BETTERMANN.

Преимущества

• Высокая прочность при минимальном весе - выдерживает нагрузку до 1,2 кН
• Защита от коррозии благодаря холодному цинкованию - срок службы увеличен в агрессивных средах
• Быстрая установка без инструментов - система защёлкивания экономит время при монтаже
• Готовое решение для лотков RKSM - не требует адаптеров или доработок

Ограничения применения

• Не предназначены для монтажа лотков других серий - несовместимы с RK, RKS, RKM и другими моделями
• Не рекомендован для внешней эксплуатации при постоянном воздействии морской воды или химически активных паров
• Не следует использовать как несущую конструкцию для оборудования массой свыше 120 кг - только для кабельных лотков
• Запрещено применять в качестве основания для трубопроводов или механически нагруженных систем

Примеры использования

• Фиксация кабельных лотков в цехе по производству пластмасс - там, где есть риск попадания брызг масла и влаги
• Прокладка проводов в распределительной комнате серверной - на стене рядом с шкафами
• Монтаж лотков в логистическом терминале - на опорных столбах внутри здания
• Электрооборудование на железнодорожных платформах - при условии защиты от прямого дождя

Практические советы

• Перед монтажом проверьте, что внутренний профиль лотка RKSM точно соответствует форме кронштейна - даже небольшая деформация может нарушить фиксацию
• При установке на бетонную стену используйте анкеры M8 или аналогичные по несущей способности
• Не затягивайте крепёж слишком сильно - это может повредить гофрированную часть кронштейна и снижает его несущую способность
• Для длинных участков лотка (более 3 м) устанавливайте кронштейны через каждые 1–1,2 м - особенно если лоток заполнен кабелями
• Артикул MWAM 12 11 FS всегда указывается на упаковке и в каталогах OBO BETTERMANN - сверьте его перед заказом
