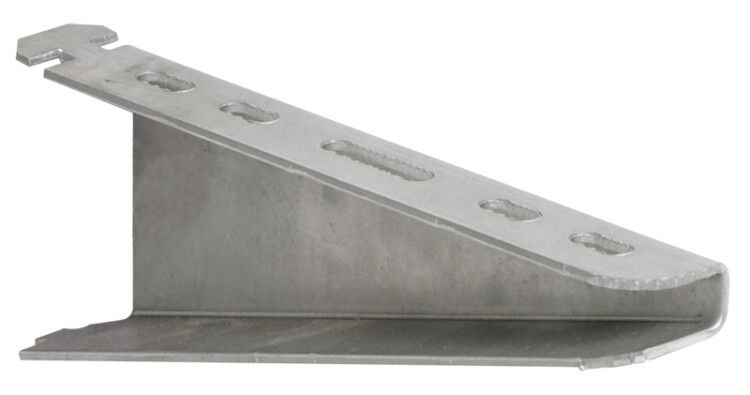

Кронштейн замковый основание 100мм горячеоцинкованный - CLP1CL-100-M-HDZ IEK

Кронштейн замковый основание 100 мм горячеоцинкованный HDZ от IEK (ИЭК) - надёжный элемент системы подвесов для крепления металлических лотков к потолочным профилям. Артикул clp1cl-100-m-hdz предназначен для долговечной фиксации лотков шириной до 100 мм в промышленных и коммерческих объектах.

Назначение и область применения

Кронштейн замковый основание 100 мм горячеоцинкованный HDZ используется для крепления металлических лотков (прокатных или проволочных) к перфорированным профилям на потолках. Применяется в системах электромонтажа для прокладки силовых и слаботочных кабелей. Подходит для установки в производственных помещениях, складах, трансформаторных подстанциях, офисных комплексах и других зонах с высокими требованиями к прочности и устойчивости к коррозии.

Технические характеристики

• Ширина лотка: 100 мм - обеспечивает совместимость с лотками стандартного размера
• Тип кронштейна: зажимная консоль - позволяет зафиксировать лоток без сварки
• Материал: сталь - гарантирует механическую жесткость и нагрузочную способность
• Защитное покрытие: горячее цинкование - антикоррозийная защита, соответствует ГОСТ 14918-80
• Способ монтажа: потолочный - крепится исключительно к потолочным несущим конструкциям
• Тип соединения: винтовое - использование болтов и гаек для сборки
• Цвет: серый - единый цветовой ряд серии CLP HDZ
• Срок службы: 20 лет - при соблюдении условий эксплуатации в закрытых помещениях

Совместимость и монтаж

Кронштейн замковый основание 100 мм горячеоцинкованный HDZ совместим с лотками серии CLP HDZ и другими металлическими лотками шириной 100 мм, имеющими стандартные бортики. Монтируется на перфорированные профили с шагом отверстий 50–100 мм. Для установки требуются болты M8 или M10 (не входят в комплект). Крепление выполняется через отверстия в основе кронштейна. Установка возможна только на несущие потолочные конструкции - не рекомендуется использовать на гипсокартонных или легких подвесных потолках.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 14918-80 - нормативом для крепёжных элементов в системах электромонтажа. Горячее цинкование обеспечивает соответствие требованиям по коррозионной стойкости. Серия CLP HDZ прошла испытания на механическую прочность и устойчивость к воздействию влаги в условиях внутренней среды.

Преимущества

• Высокая прочность благодаря стальной основе и технологии горячего цинкования
• Удобство монтажа - зажимная конструкция позволяет быстро защёлкнуть лоток без дополнительных инструментов после фиксации кронштейна
• Долговечность - срок службы 20 лет снижает затраты на обслуживание и замену
• Единая система - совместим с другими элементами серии CLP HDZ, что упрощает масштабирование проектов

Ограничения применения

• Не предназначен для наружной установки - даже с цинкованием не выдерживает постоянного воздействия осадков и УФ-излучения
• Не применяется для крепления лотков шириной более 100 мм - риск деформации и проседания
• Требует предварительного монтажа перфорированного профиля - не является самостоятельным креплением к бетону или кирпичу
• Не подходит для мест с частыми вибрациями выше допустимого уровня - требуется дополнительная амортизация

Примеры использования

• Подвес лотков с кабелями управления на потолке производственного цеха
• Разводка слаботочных сетей (LAN, CCTV) в административном здании
• Монтаж силовых лотков в распределительных пунктах подстанций
• Обустройство кабельных трасс в логистических терминалах

Практические советы

• Перед монтажом проверьте, чтобы отверстия в перфорированном профиле точно совпадали с отверстиями кронштейна - иначе потребуется доработка
• Используйте шайбы и гайки с противоскручивающим эффектом - особенно в условиях повышенной влажности
• При групповом монтаже лотков соблюдайте равномерный интервал между кронштейнами - максимум 1,5 метра
• Артикул clp1cl-100-m-hdz можно заказывать в комплекте с аналогичными кронштейнами для других ширин - это ускоряет закупку и унифицирует систему
• Не используйте этот кронштейн вместо вертикальных опор - он рассчитан только на горизонтальное крепление
