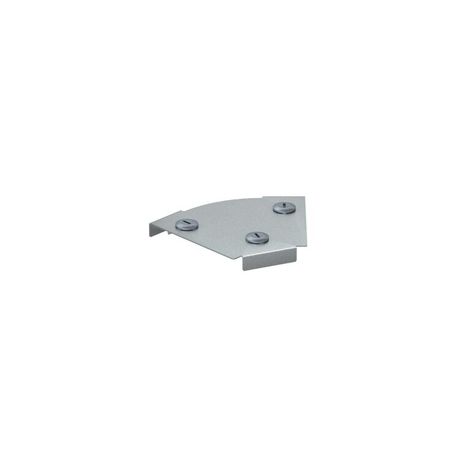

Крышка угловой секции 45° 100мм (DFBM 45 100 DD) | 7138400 OBO Bettermann

Крышка угловой секции 45 градусов 100мм от OBO BETTERMANN - элемент завершения кабельного лотка на повороте 45°, обеспечивает защиту проводов и кабелей в сложных трассах. Артикул DFBM 45 100 DD совместим с системой лотков OBO Bettermann и рассчитана на использование в промышленной автоматизации.

Назначение и область применения

Крышка угловой секции 45 градусов 100мм предназначена для закрывания кабельных лотков на участках с углом поворота 45°. Она защищает кабели от механических воздействий, пыли и случайного доступа, сохраняя целостность трассы. Применяется в системах распределения электроэнергии и управления сигналами на производствах, в цехах, на транспорте и в объектах инфраструктуры, где требуется изменение направления кабельной трассы.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного изменения направления трассы без перегибов кабелей
• Ширина лотка: 100 мм - соответствует стандартным лоткам этой ширины
• Материал: сталь - прочная основа, выдерживающая нагрузки и вибрации
• Покрытие: цинк - антикоррозийная защита, подходящая для помещений с повышенной влажностью и промышленной среды
• Тип крепления: замковое - быстрый монтаж без инструментов
• Артикул: DFBM 45 100 DD - внутренний код производителя, указывает на серию и тип исполнения

Совместимость и монтаж

Крышка угловой секции 45 градусов 100мм совместима только с лотками OBO Bettermann шириной 100 мм и аналогичной системы профиля. Крепление осуществляется через предустановленные поворотные фиксаторы - достаточно совместить кромки крышки с краями лотка и надавить до щелчка. Монтаж возможен как на горизонтальных, так и на вертикальных участках трассы. Не требует сверления, болтов или саморезов.

Преимущества

• Фиксаторы уже установлены - экономят время при сборке
• Цинковое покрытие увеличивает срок службы в агрессивных условиях
• Замковое соединение исключает риск смещения крышки при вибрациях
• Интеграция в единую систему OBO Bettermann - гарантия точности посадки и совместимости с другими компонентами

Ограничения применения

• Не подходит для углов 90°, 30° или других значений - только для 45°
• Работает только с лотками шириной 100 мм; несовместима с моделями 50, 75 или 150 мм
• Не предназначена для наружной установки под открытым небом - хотя цинк защищает от коррозии, длительное воздействие осадков снижает долговечность
• Не рекомендуется использовать в зонах с постоянным контактом с химическими реагентами - цинк не устойчив к кислотам и щелочам

Примеры использования

• Обход препятствий на производственной линии - например, вокруг труб или оборудования
• Переход между этажами в многокомпонентных кабельных трассах
• Подключение панелей управления с боковым расположением
• Системы автоматизации на конвейерах, где требуется изменение направления кабелей под углом

Практические советы

• Перед монтажом проверьте, что лоток имеет ту же ширину (100 мм) и принадлежит к системе OBO Bettermann - иначе крышка не зафиксируется
• При использовании в вибрирующих зонах убедитесь, что все элементы трассы плотно состыкованы - замковые соединения работают лучше при равномерном давлении
• Не используйте силовые инструменты для запирания крышки - достаточно легкого нажатия рукой
• Если нужен поворот другого угла - выбирайте соответствующую крышку из серии DFBM, а не адаптируйте эту модель
