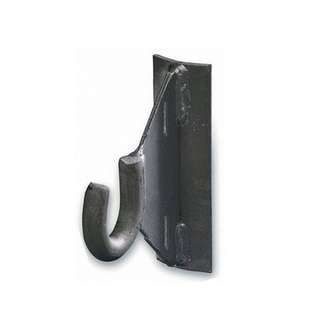

Крюк бандажный SF 16/CS 16/HEL 5661, 16, 50 мм ENSTO SOT 29.10R

Крюк бандажный (SF 16/CS 16/HEL 5661) от ENSTO - надёжный крепёжный элемент для фиксации самонесущих изолированных проводов (СИП) на опорах. Артикул sot29.10r обеспечивает устойчивую подвеску проводов сечением до 150 мм2 благодаря прочной конструкции и защите от коррозии.

Назначение и область применения

Крюк бандажный (SF 16/CS 16/HEL 5661) предназначен для механического крепления СИП-проводов к опорным конструкциям - например, к столбам ЛЭП, стенам зданий или специальным кронштейнам. Применяется в воздушных линиях электропередачи при прокладке силовых кабелей сечением до 150 мм2. Подходит для городских и сельских сетей, где требуется долговременная устойчивость к внешним воздействиям.

Технические характеристики

• Диаметр крюка: 16 мм
• Высота крючка: 150 мм
• Максимальная рабочая нагрузка: 12,5 кН
• Материал: сталь, сварная конструкция
• Защитное покрытие: горячее цинкование
• Дополнительное отверстие: для подключения провода заземления

Совместимость и монтаж

Крюк бандажный (SF 16/CS 16/HEL 5661) совместим со всеми типами СИП-проводов, соответствующими ГОСТ 31943–2012, сечением до 150 мм2. Для установки используется бандажная лента или хомут, которые фиксируются вокруг провода и крюка. Отдельное отверстие позволяет легко подключить заземляющий проводник - достаточно продеть его через отверстие и закрепить болтом или зажимом. Монтаж выполняется на предварительно установленную опорную планку или кронштейн. Учитывайте, что посадочный диаметр крюка рассчитан именно на стандартные бандажи 16 мм - использование других размеров снижает надёжность крепления.

Безопасность и стандарты

Крюк соответствует требованиям к механической прочности и коррозионной стойкости, применяемым в распределительных сетях. Горячее цинкование обеспечивает соответствие нормам по защите металлических изделий в условиях повышенной влажности и агрессивной среды. Нагрузка 12,5 кН гарантирует безопасную работу даже при максимальном допустимом натяжении СИП.

Преимущества

• Увеличенная высота крюка (150 мм) - удобна для монтажа и исключает перегибы провода
• Горячее цинкование - длительная защита от ржавчины, особенно важна в прибрежных и промышленных районах
• Встроенное отверстие для заземления - упрощает выполнение требований ПУЭ, исключает необходимость дополнительного крепления
• Сварная конструкция - повышает жесткость и отказоустойчивость при вибрациях и порывах ветра

Ограничения применения

Не применяется для крепления проводов сечением более 150 мм2 - риск перегрузки и деформации. Не рекомендован для использования в качестве основного несущего элемента в системах с динамическими нагрузками (например, на тросовых подвесках с частыми колебаниями). Не предназначен для работы в контакте с открытым пламенем или при температуре выше +80 C - возможна потеря прочностных характеристик материала.

Примеры использования

• Подвеска СИП-4 1×70 мм2 на деревянной опоре в сельской местности
• Фиксация СИП-3 1×120 мм2 на железобетонной опоре в городе
• Закрепление нулевого провода с заземлением на анкерной опоре ЛЭП 0,4 кВ

Практические советы

• Перед монтажом проверьте целостность цинкового слоя - при наличии повреждений обработайте участок антикоррозийным составом
• Используйте только бандажи с внутренним диаметром, соответствующим 16 мм - не подходят универсальные хомуты большего размера
• При установке на уголовой опоре убедитесь, что крюк расположен так, чтобы провод не терся о острые грани
• Артикул sot29.10r - единственный вариант в линейке ENSTO с этим сочетанием параметров; аналоги других брендов могут отличаться по геометрии и не обеспечивать нужную нагрузку
