Муфта соединительная (1П+3Б)СПТ-10-70/120-Б с болт. наконечниками | 73705 КВТ

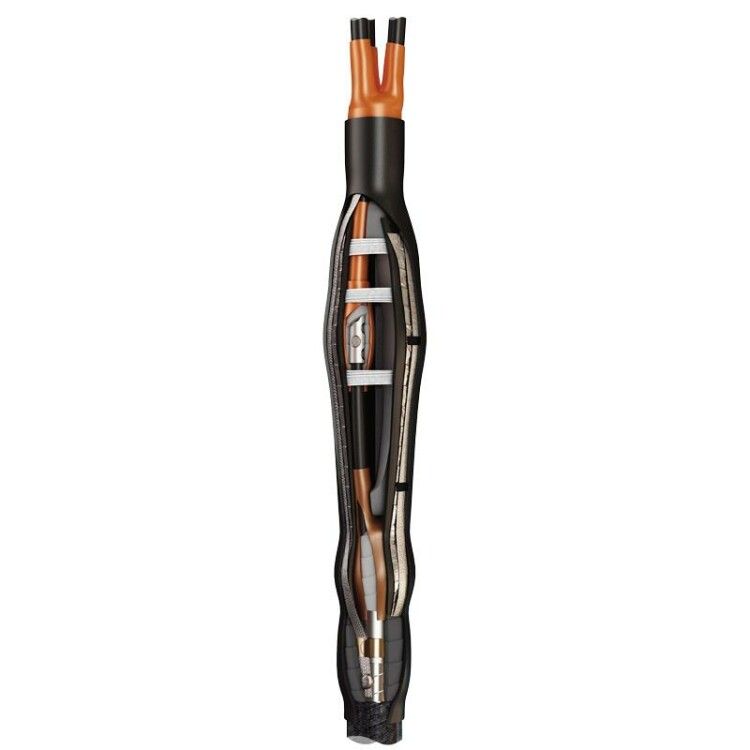

Муфта кабельная соединительная (1П+3Б)СПТ-10-70/120-Б с болтовыми наконечниками от КВТ предназначена для надёжного соединения одножильных кабелей с изоляцией из сшитого полиэтилена и трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Изделие выполнено в термоусаживаемом исполнении, оснащено болтовыми наконечниками и обеспечивает герметичность, экранирование и безопасную работу в сложных условиях.

Назначение и область применения

Муфта (1П+3Б)СПТ-10-70/120-Б используется для соединения:

• одножильного кабеля с изоляцией из сшитого полиэтилена (например, АПвВ, АПвПу, ААБл, АСБл) с
• трёхжильным кабелем с бумажной маслопропитанной изоляцией и металлической оболочкой (например, ААБв, АСБШв, ААШв).

Подходит для прокладки в кабельных каналах, туннелях, камерах, подземных коллекторах и других закрытых помещениях. Применяется в энергосистемах, на подстанциях, в промышленных объектах с высоковольтными сетями до 10 кВ.

Технические характеристики

• Номинальное напряжение: 6–10 кВ
• Сечение проводника: 70–120 мм2
• Количество жил: 4 (1 фаза + 3 фазы)
• Тип исполнения: термоусаживаемая
• Материал: негорючий термопластик, без галогенов (HF-Free)
• Экранирование: концентрическое, с восстановлением экрана алюминиевой лентой и перемычкой
• Цвет: чёрный
• Рабочая температура: от –50 C до +50 C
• Стандарт: ТУ 3599-047-97284872-2011
• Совместимость с изоляцией: бумажная и пластиковая (сшитый полиэтилен)

Совместимость и монтаж

Муфта (1П+3Б)СПТ-10-70/120-Б совместима с кабелями следующих типов: АПвВ, АПвПу, АПвПуг, АПвПг, АПвП2г, АПвПу2г, АПвБП, АПвБВ, ААБл, АСБл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв.

Монтаж выполняется методом термоусадки:

• На каждый кабель устанавливается термоусаживаемая трубка с внутренним термоплавким клеем - после нагрева он герметизирует соединение.
• Для соединения жил используются три болтовых наконечника с внутренней стопорной перегородкой - они обеспечивают механическую прочность и электрический контакт.
• Болтовые соединители предварительно обматываются специальным герметиком, который заполняет микронеровности и выравнивает электрическое поле.
• Экраны кабелей восстанавливаются алюминиевой лентой и медной перемычкой.
• Трубки выравнивания напряжённости уменьшают риск пробоя в зоне среза полупроводящего экрана.

Необходимый инструмент:

• Пропановая горелка ПГ (КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Инструменты для зачистки изоляции и полупроводящего экрана

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022.
• Все полимерные материалы не содержат галогенов - при возгорании не выделяют токсичные газы (HF-Free).
• Негорючий материал снижает риск распространения пламени.
• Высокая степень защиты от внешних воздействий благодаря герметизации и концентрическому экранированию.

Преимущества

• Обеспечивает надёжное соединение между кабелями с разными типами изоляции - позволяет заменить старые бумажные кабели новыми с сшитым полиэтиленом без полной реконструкции сети.
• Термоплавкий клей создаёт полностью герметичную изоляцию - исключает попадание влаги и коррозию.
• Выравнивающие трубки минимизируют риск электрических пробоев в зонах повышенной напряжённости.
• Болтовые соединители с перегородкой позволяют легко контролировать затяжку и избежать перекосов.
• Работает в широком диапазоне температур - подходит для холодных регионов и подземных установок.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от УФ-излучения и механических повреждений.
• Требует точного соблюдения технологии монтажа - некорректный прогрев или недостаточная зачистка кабеля могут привести к отказу.
• Не применяется для кабелей с напряжением выше 10 кВ.
• Не подходит для монтажа в средах с постоянным контактом с открытым огнём или химически активными жидкостями.

Примеры использования

• Замена участка старого ААБл-кабеля на новый АПвВ в подземном кабельном коллекторе.
• Соединение фазы одножильного кабеля с трёхжильным кабелем на входе в распределительное устройство 10 кВ.
• Ремонт аварийного участка в кабельной линии тепловой электростанции.
• Подключение кабеля от трансформатора к силовому щиту в промышленном цехе.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (70–120 мм2) - использование с меньшим или большим сечением нарушит плотность посадки и герметичность.
• При зачистке полупроводящего экрана используйте только специальные инструменты - повреждение изоляции даже на 0,1 мм может вызвать пробой.
• Нагревайте термоусаживаемые элементы равномерно, начиная с середины, чтобы избежать образования воздушных пузырей.
• Проверяйте затяжку болтовых соединителей с помощью набора НМБ-6 - перетягивать нельзя, так как это деформирует контакт.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие низких температур может сделать термопластик хрупким.
