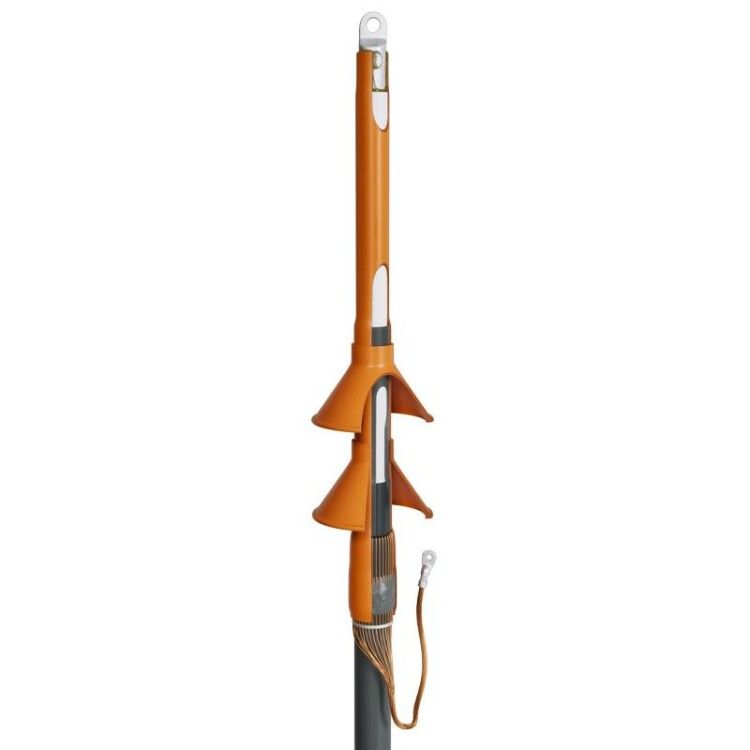

Муфта кабельная концевая 20кВ 1ПКНТ-20-300/400-Б КВТ 63989

Муфта кабельная концевая 1ПКНТ-20-300/400-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 20 кВ. Устройство выполнено в термоусаживаемой конструкции, что позволяет легко смонтировать его на месте без сложного оборудования. Благодаря встроенным болтовым наконечникам и защищённому корпусу, муфта 1ПКНТ-20-300/400-Б подходит для открытой прокладки и экстремальных условий эксплуатации.

Назначение и область применения

Муфта 1ПКНТ-20-300/400-Б используется для завершения одножильных кабелей с металлическим экраном и изоляцией из сшитого полиэтилена. Применяется там, где требуется безопасное и герметичное оконцевание кабеля перед подключением к оборудованию - например, на входе в трансформаторы, распределительные устройства, шкафы, станции и другие объекты высоковольтной сети. Подходит для наружной установки, в том числе в условиях повышенной влажности, перепадов температур и воздействия ультрафиолета.

Технические характеристики

• Номинальное напряжение: 20 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 300–400 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью горелки
• Тип кабеля: одножильный
• Материал изоляции кабеля: сшитый полиэтилен
• Материал муфты: негорючий термопластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-005-97284872-2015
• Состав материалов: HF (безгалогеновый), соответствует требованиям ГОСТ 34839-2022

Совместимость и монтаж

Муфта 1ПКНТ-20-300/400-Б совместима с кабелями типов: АПвПу, АПвПуг, АПвВ, АПвП2г, АПвПу2г. Для монтажа необходима пропановая горелка (например, ПГ от КВТ), а также специальный инструмент для снятия изоляции и экрана. В комплект входят болтовые наконечники на 35 кВ - они позволяют подключить кабель к коммутационным устройствам без дополнительных элементов. Заземление выполняется через медный проволочный экран кабеля; наконечник для него в комплект не входит - его необходимо подготовить отдельно. После прогрева все компоненты плотно обжимаются вокруг кабеля, образуя единый герметичный узел.

Безопасность и стандарты

Муфта 1ПКНТ-20-300/400-Б изготовлена по нормам ТУ 3599-005-97284872-2015 и соответствует ГОСТ 34839-2022. Антитрекинговые материалы предотвращают поверхностные пробои даже при загрязнении и влажности. Конструкция исключает возможность возгорания благодаря негорючему материалу и отсутствию галогенов (HF). Элементы обеспечивают длительную работу в условиях агрессивной среды, включая солнечное излучение, солевой туман и перепады температур.

Преимущества

• Встроенная трубка выравнивания электрического поля снижает риск локального перенапряжения на срезе экрана
• Термоплавкий клей внутри антитрекинговой трубки гарантирует полную герметичность после монтажа
• Жильные изоляторы удлиняют пути утечки тока, повышая отказоустойчивость в запылённых и влажных местах
• Болтовые наконечники в комплекте экономят время на сборке - не требуют доп. закупок
• Материалы не содержат галогенов - при возможном возгорании не выделяют токсичных паров

Ограничения применения

• Не многожильные кабели - только одножильные с указанным сечением 300–400 мм2
• Запрещается использовать при температурах ниже –50 C или выше +50 C
• Требуется точное соблюдение технологии монтажа: недостаточный прогрев приведёт к плохому прилеганию, перегрев - к деформации
• Не предназначен для подземной или водной установки - только для наружного монтажа
• Наконечник для заземления не входит в комплект - его нужно готовить самостоятельно

Примеры использования

• Подключение кабеля от воздушной ЛЭП к трансформаторной подстанции
• Оконцевание кабеля перед вводом в распределительный щит на промплощадке
• Формирование выхода кабеля на столбе с автоматической секционирующей аппаратурой
• Обслуживание сетей городских электросетей с высокой нагрузкой и частыми колебаниями температуры

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 300–400 мм2. Отклонение более чем +-10 % может нарушить герметизацию
• Используйте только рекомендованную горелку ПГ (КВТ): слишком мощная пламя повредит термопластик
• Снимайте полупроводящий экран точно по меткам - лишний срез вызывает скачки напряжения
• После монтажа осмотрите место соединения: если есть пузыри, вздутости или неплотное прилегание - замените муфту
• Храните изделие в сухом помещении при комнатной температуре - не допускайте механических повреждений покрытия
• Для работы используйте инструмент НМБ-6 (КВТ) - он специально адаптирован под срыв головок наконечников этого типа
