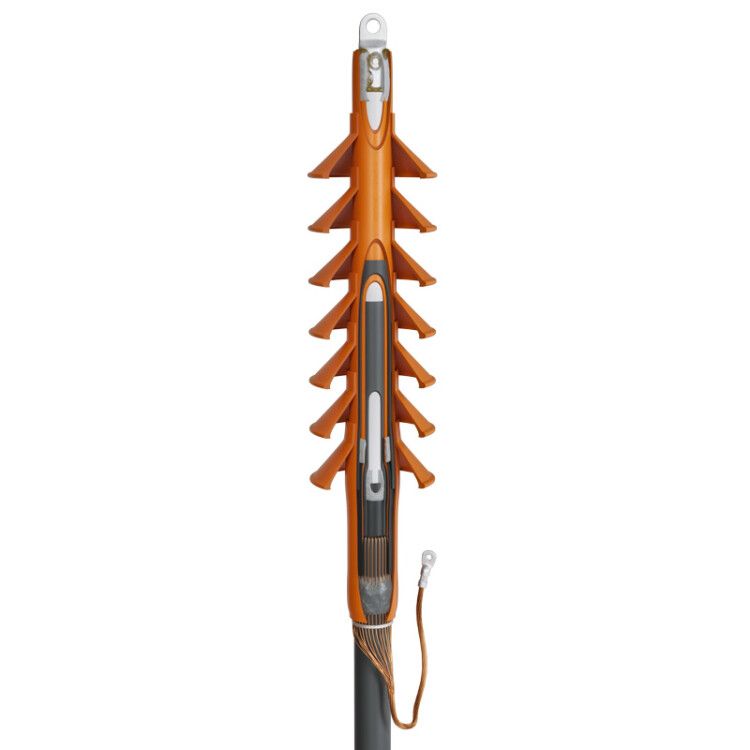

Муфта кабельная концевая 35кВ 1ПКНТ-35-300/400-Б КВТ 67167

Муфта кабельная концевая 1ПКНТ-35-300/400-Б КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 35 кВ. Благодаря термоусаживаемой конструкции и встроенным элементам защиты, этот продукт обеспечивает долговечную изоляцию и безопасную работу в условиях открытой установки. Артикул 67167 соответствует сертифицированному исполнению бренда КВТ.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-35-300/400-Б КВТ используется для завершения одножильных кабелей с экранированием и изоляцией из сшитого полиэтилена. Применяется там, где требуется вывод кабеля на оборудование - например, на трансформаторы, распределительные устройства, кабельные задвижки или вводы в здания. Подходит для наружной установки, включая столбы, опоры и открытые камеры. Устройство защищает место среза кабеля от влаги, механических повреждений и электрических перенапряжений.

Технические характеристики

• Номинальное напряжение: 35 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 300–400 мм2
• Тип изделия: Концевая муфта
• Тип монтажа: Термоусадка (с применением тепла)
• Материал изоляции: Сшитый полиэтилен
• Материал корпуса: Негорючий термопластик
• Цвет: Черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Комплектация: Болтовые наконечники на 35 кВ
• Стандарт: ТУ 3599-005-97284872-2015
• Совместимые типы кабелей: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
• Галоген-free состав: Да - все полимеры не содержат хлора и других галогенов

Совместимость и монтаж

Муфта 1ПКНТ-35-300/400-Б КВТ совместима только с одножильными кабелями указанных типов. Для монтажа необходима подготовка кабеля: удаление внешней оболочки, полупроводящего экрана и изоляции с точным соблюдением длин. После этого муфта надевается и нагревается пропановой горелкой - материал усаживается, образуя плотное соединение. Внутренний слой термоплавкого клея автоматически заполняет микрозазоры, обеспечивая герметичность. Заземление выполняется через медный проволочный экран кабеля; наконечник для него в комплект не входит - его необходимо подготовить отдельно.

Не допускается использование с многожильными кабелями, кабелями с бумажной изоляцией или сечением менее 300 мм2 или более 400 мм2.

Безопасность и стандарты

• Соответствует ТУ 3599-005-97284872-2015
• Произведено в соответствии с требованиями ГОСТ 34839-2022
• Материалы не содержат галогенов - при возгорании не выделяют токсичных газов
• Антитрекинговый слой предотвращает поверхностные пробои даже при загрязнении и повышенной влажности
• Высокая устойчивость к УФ-излучению и перепадам температур делает изделие пригодным для эксплуатации вне помещений

Преимущества

• Трубка выравнивания электрического поля снижает риск локальных перенапряжений на срезе экрана
• Запатентованная система антитрекинговой изоляции продлевает срок службы в агрессивной среде
• Термоплавкий клей внутри обеспечивает 100%-ную герметичность без дополнительных уплотнений
• Встроенные болтовые наконечники исключают необходимость закупки отдельных контактов
• Удобная комплектация - одна муфта на одну фазу, что упрощает сборку трехфазных систем
• Экологичный состав: HF = Halogen Free - безопасно для окружающей среды и персонала

Ограничения применения

• Не применяется для кабелей с бумажной или маслонаполненной изоляцией
• Не рекомендовано использовать при температурах ниже –50 C или выше +50 C
• Требуется обязательное использование специализированного инструмента - пропановой горелки ПГ (КВТ)
• Не подходит для кабелей с сечением меньше 300 мм2 или больше 400 мм2
• Не предназначен для внутреннего монтажа в замкнутых металлических шкафах без вентиляции - возможен перегрев при длительной нагрузке
• Заземляющий наконечник не включен - требует самостоятельной подготовки

Примеры использования

• Подключение кабеля АПвПу 35 кВ 300 мм2 к входному устройству трансформаторной подстанции
• Оконцевание кабеля на воздушной ЛЭП 35 кВ перед вводом в распределительное устройство
• Завершение фазы кабеля на опоре в городской сети с высокой влажностью и загрязнением воздуха
• Обслуживание кабельных ответвлений в промышленных цехах с постоянными колебаниями температуры

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - отклонение +-10% недопустимо
• Используйте только инструменты КВТ: горелку ПГ и набор НМБ-6 - другие инструменты могут повредить термоусадочные элементы
• При работе в холодную погоду прогрейте муфту до комнатной температуры минимум за 2 часа до начала работ
• Не используйте открытый пламя - направляйте тепло равномерно, начиная с центра муфты, чтобы избежать деформаций
• После монтажа проверьте целостность усадки: нет ли пузырей, вздутий или неплотных участков
• Для заземления используйте медный наконечник сечением не менее 50 мм2 и опрессуйте его качественно - плохой контакт опасен при аварии
