Муфта кабельная концевая 35кВ 1ПКВТ-35-300/400-Б КВТ 67164

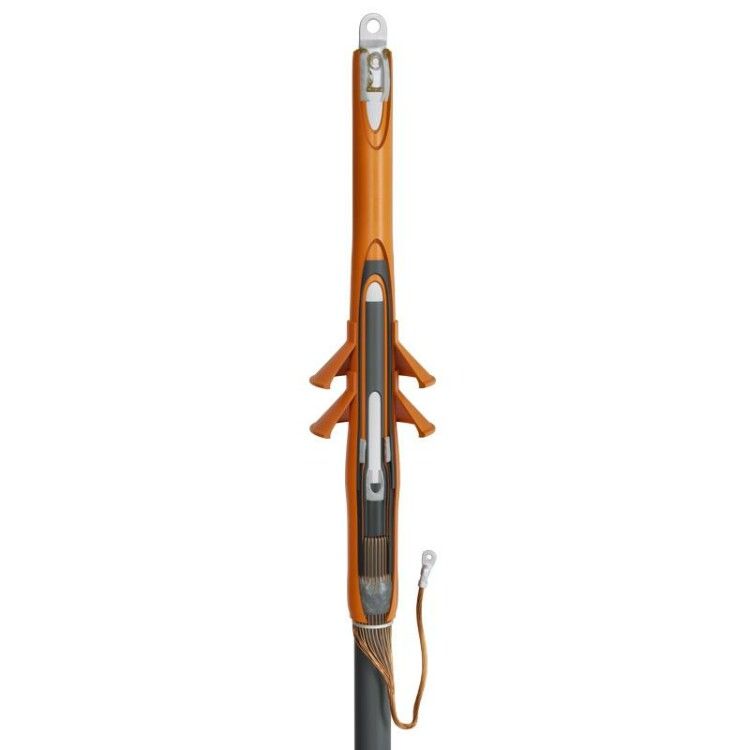

Муфта кабельная концевая 1ПКВТ-35-300/400-Б с болтовыми наконечниками КВТ предназначена для безопасного оконцевания одножильных силовых кабелей на напряжение 35 кВ, обеспечивая герметичность, электрическую изоляцию и надёжное заземление. Этот продукт применяется там, где требуется завершение кабельной линии перед подключением к оборудованию - например, на трансформаторах, распределительных устройствах или вводах в здания.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-35-300/400-Б с болтовыми наконечниками КВТ используется для создания оконечных соединений одножильных кабелей с изоляцией из сшитого полиэтилена и медным экранирующим слоем. Применяется в сетях 35 кВ: на подстанциях, в кабельных переходах, при подключении кабелей к шинам, автоматике, трансформаторам и другому высоковольтному оборудованию. Подходит для открытой и закрытой прокладки, в том числе в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Номинальное напряжение: 35 кВ
• Количество жил: одна
• Номинальное поперечное сечение кабеля: 300–400 мм2
• Тип изделия: концевая муфта
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галоген-free состав: все полимеры не содержат хлора и брома

Совместимость и монтаж

Муфта 1ПКВТ-35-300/400-Б с болтовыми наконечниками КВТ совместима с кабелями следующих типов: АПвПу, АПвПуг, АПвВ, АПвП2г, АПвПу2г. Для установки необходимы:

• Пропановая горелка ПГ (КВТ) - для равномерного прогрева термоусадочных элементов;
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ);
• Инструменты для зачистки изоляции и полупроводящего экрана.

Заземляющий провод формируется из медного проволочного экрана самого кабеля - специальный наконечник под опрессовку в комплект не входит. Болтовые наконечники уже установлены в муфте и рассчитаны на работу при 35 кВ. Установка выполняется в один этап: подготовка кабеля, насадка компонентов, прогрев. После усадки термоплавкий клей внутри трубки создаёт полностью герметичное соединение.

Безопасность и стандарты

Муфта 1ПКВТ-35-300/400-Б с болтовыми наконечниками КВТ соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Антитрекинговый материал внешней изоляции предотвращает образование поверхностных пробоев даже при длительном воздействии влаги, грязи и UV-излучения. Отсутствие галогенов (HF=Halogen Free) снижает риск образования токсичных продуктов при возгорании. Конструкция исключает возможность попадания влаги внутрь благодаря плотному запечатыванию термоклеем.

Преимущества

• Высокая механическая прочность и долговечность материала изоляции;
• Эффективное выравнивание электрического поля за счёт специальной трубки - снижается риск разрядов;
• Автоматическая герметизация после термоусадки - доп.герметиков;
• Удобство монтажа: готовый комплект, минимум операций;
• Широкий диапазон рабочих температур позволяет использовать в суровых климатических условиях;
• Защита от трекинга и УФ-излучения продлевает срок службы вне помещений.

Ограничения применения

• Не многожильные кабели - только одножильные с указанными типами изоляции;
• Требуется точное соответствие сечения кабеля: 300–400 мм2; использование с меньшим или большим сечением недопустимо;
• Обязательна правильная технология монтажа: некорректный прогрев может вызвать деформацию или неплотное прилегание;
• Не предназначен для постоянного погружения в воду - хотя IP-класс не указан, герметичность обеспечивается только при правильно выполненной термоусадке;
• Заземление требует самостоятельной работы с экраном - необходимо иметь оборудование для опрессовки или сварки медного экрана.

Примеры использования

• Подключение кабеля типа АПвПу от воздушной ЛЭП к вводу в трансформаторную подстанцию;
• Оконцевание кабеля в распределительном устройстве 35 кВ;
• Завершение кабельной линии перед входом в цех или энергообъект;
• Работы на объектах с высокими требованиями к безопасности - железные дороги, нефтегазовые предприятия, коммунальные сети.

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 300–400 мм2 - даже небольшое отклонение может повлиять на качество усадки;
• Избегайте перегрева: используйте горелку ПГ (КВТ) с регулировкой пламени, двигайте её равномерно вокруг муфты;
• Проверяйте целостность всех компонентов до начала работ - особенно трубку выравнивания поля и антитрекинговую оболочку;
• После монтажа осмотрите место усадки: если есть пузыри, вздутия или непроклеенные участки - замените муфту;
• Храните изделие в сухом месте, избегайте прямого солнечного света - хоть материал устойчив к УФ, длительное воздействие может повлиять на эластичность;
• Для заземления используйте подходящий наконечник и метод опрессовки - он не входит в комплект, но обязателен для нормального функционирования системы защиты.
