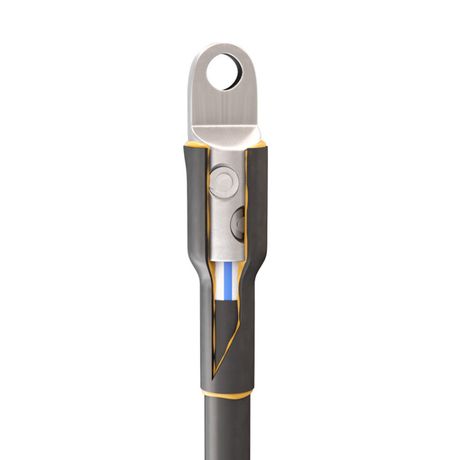

Муфта кабельная концевая 1кВ 1ПКТ-1-800 (Б) нг-LS КВТ 71999

Муфта кабельная концевая 1ПКТ-1-800 (Б) нг-LS КВТ с болтовыми наконечниками предназначена для надёжного и герметичного оконцевания одножильных кабелей с алюминиевыми жилами сечением до 800 мм2 на напряжение до 1 кВ. Изделие сочетает термоусадочную изоляцию с болтовым контактом, что делает его удобным для монтажа в условиях повышенной влажности, перепадов температур и открытых площадках.

Назначение и область применения

Муфта кабельная концевая 1ПКТ-1-800 (Б) нг-LS КВТ используется для создания герметичного окончания кабельных жил, где требуется надёжный электрический контакт и защита от внешних воздействий. Подходит для прокладки в помещениях, на улице, в шахтах, траншейных трассах и на объектах с высокой влажностью. Особенно эффективна там, где важны безопасность, долговечность и минимальное обслуживание.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 1
• Поперечное сечение кабеля: 800 мм2
• Тип изделия: концевая муфта
• Способ монтажа: термоусадка
• Исполнение: негорючее, малодымное (нг-LS)
• Материал изоляции: термопластик с клеевым слоем
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: чёрный
• Стандарт: соответствует ГОСТ 34839-2022, выпускается по ТУ 3599-006-97284872-2006
• Коэффициент усадки термотрубки: до 4:1
• Комплектация: болтовой наконечник с рядным расположением болтов, термоусаживаемая манжета с клеевым слоем

Совместимость и монтаж

Муфта 1ПКТ-1-800 (Б) нг-LS КВТ совместима только с кабелями, имеющими алюминиевые токопроводящие жилы. Установка возможна на следующие типы кабелей: АВВГ, ПвВГ, ВВГнг-LS, ПвВГнг-LS, NYM, NYY, NYMнг-LS, КОГ1, КГ, РПГ, РВГ, РВГнг(А)-LS, РРГ, РРГнг(А)-LS. Монтаж выполняется путём нагрева термоусаживаемой трубки строительным феном до равномерной усадки. Болтовой наконечник крепится к жиле через эксцентриковое отверстие - затяжка болтов происходит до срыва головок, что гарантирует точный момент усилия без необходимости контрольного инструмента.

Безопасность и стандарты

• Изготовлен из негорючего материала с низким дымообразованием (нг-LS) - снижает риск распространения пламени и выделения токсичных газов при возгорании
• Соответствует требованиям ГОСТ 34839-2022
• Клеевой слой обеспечивает герметичность, предотвращая попадание влаги и пыли внутрь соединения
• Термоусадочная оболочка устойчива к УФ-излучению - не хрупнет и не трескается под прямыми солнечными лучами

Преимущества

• Один комплект подходит для широкого диапазона сечений - позволяет использовать одну муфту вместо нескольких размеров
• Болтовое соединение с срывными головками исключает недотяг и перетяг - автоматически обеспечивает оптимальный контакт
• Высокая степень защиты IP67 после монтажа - защищено от пыли и временного погружения в воду
• Не требует сварки, пайки или специальных пресс-клещей - монтаж доступен даже при ограниченном оборудовании
• Подходит для ремонта и аварийного восстановления - можно быстро заменить повреждённое окончание на месте

Ограничения применения

• Не применяется на медных кабелях - только для алюминиевых жил
• Не предназначен для работы при температурах ниже –50 C и выше +50 C
• Запрещается использование на кабелях с резиновой изоляцией сечением более 240 мм2
• Требуется соблюдение технологии термоусадки - некорректный нагрев может привести к неплотному прилеганию и потере герметичности

Примеры использования

• Оконцевание силового кабеля АВВГнг-LS 1×800 мм2 перед подключением к распределительному щиту на открытой подстанции
• Автономное окончание кабеля РВГнг(А)-LS в кабельной канализации с высокой влажностью
• Ремонт повреждённого окончания на воздушной линии 1 кВ с использованием ремонтно-аварийной бригады
• Подключение кабеля к заземляющему контуру в условиях сурового климата (Сибирь, Дальний Восток)

Практические советы

• Перед монтажом проверьте соответствие сечения жилы кабеля - муфта рассчитана на 800 мм2, но допускает работу с близкими значениями благодаря мультиразмерности
• Обязательно используйте строительный фен с регулировкой температуры - слишком высокая температура может повредить материал
• При работе в холодную погоду прогрейте муфту до комнатной температуры перед установкой - это ускоряет процесс усадки
• Проверяйте целостность клеевого слоя после усадки - он должен полностью покрыть поверхность жилы и образовать сплошной слой без пузырей
• Не используйте муфту на кабелях с повреждённой изоляцией - она не компенсирует дефекты основного кабеля
