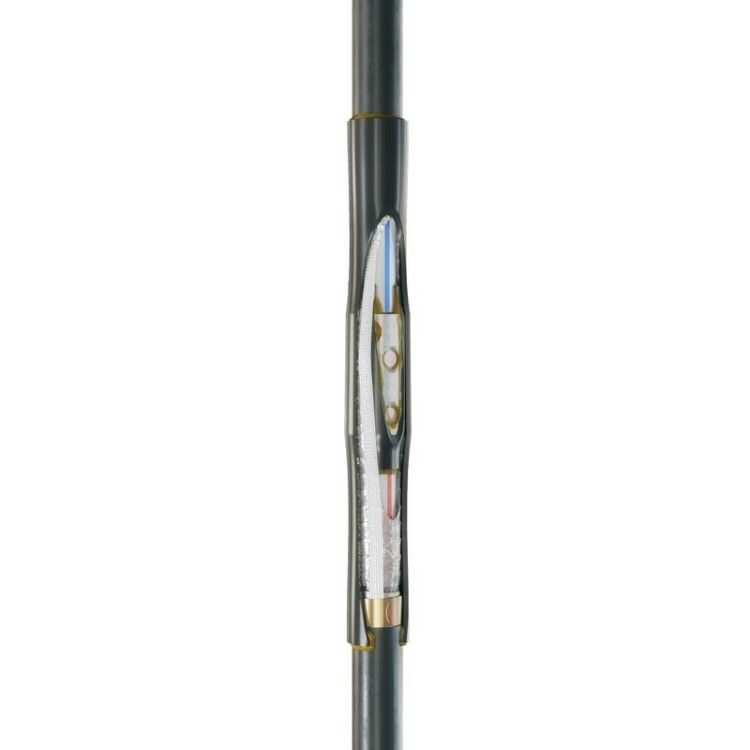

Муфта соединительная 1ПСТ(б)-1-70/120-Б нг-LS с болт. наконечниками | 74221 КВТ

Муфта кабельная соединительная 1ПСТ(б)-1-70/120 (Б) нг-LS от КВТ предназначена для надёжного и герметичного соединения одножильных силовых кабелей с броней и пластмассовой изоляцией на напряжение до 1 кВ. Подходит для постоянной эксплуатации в условиях перепадов температур, повышенной влажности и воздействия УФ-излучения.

Назначение и область применения

Муфта кабельная соединительная 1ПСТ(б)-1-70/120 (Б) нг-LS используется для создания герметичных соединений между кабелями с металлической броней и изоляцией из ПВХ или сшитого полиэтилена. Применяется при ремонте повреждённых участков кабельных линий, модернизации сетей, прокладке новых трасс и обслуживании объектов с высокими требованиями к безопасности.

• Подходит для кабелей типов: АВБбШв, АВБВ, АВВБ, АВВБГ, ПвБбШв, ПвБбШп и их негорючие версии с маркировкой нг-LS.
• Рекомендована для использования в подземных каналах, траншейных трассах, колодцах, внутри помещений и на открытых площадках.
• Обеспечивает безопасное соединение в местах с риском возгорания - благодаря составу без галогенов и самозатухающему материалу.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение проводника: 70–120 мм2
• Количество жил: одна
• Тип исполнения: термоусаживаемая
• Способ монтажа: термоусадка с применением тепловой пушки
• Материал корпуса: термопластик негорючий, без галогенов
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Коэффициент усадки термотрубки: до 4:1
• Стандарт: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022

Совместимость и монтаж

Муфта кабельная соединительная 1ПСТ(б)-1-70/120 (Б) нг-LS совместима с любыми одножильными кабелями указанного сечения - как с круглыми, так и с секторными жилами, моножильными и многопроволочными. Монтаж выполняется в три этапа:

1. Зачистить концы кабеля, удалить броню и внешнюю оболочку согласно рекомендациям производителя.
2. Установить болтовой соединитель с рядным расположением болтов - затянуть до срыва головок, что гарантирует точный момент усилия и надёжный электрический контакт.
3. Надеть термоусаживаемую манжету, равномерно прогревать её феном до полной усадки - клеевой слой автоматически заполняет все щели и образует герметичный экран.

Не требует сварки, пайки или специальных инструментов кроме тепловой пушки. Непаянная система заземления позволяет выполнять заземление брони без дополнительных элементов.

Безопасность и стандарты

• Состав материала соответствует нормам “без галогенов” - при горении не выделяет токсичных газов, снижает опасность для людей и оборудования.
• Выполнена по ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022.
• Термоусаживаемая оболочка устойчива к УФ-излучению, влаге, химическим веществам и механическим нагрузкам.
• Негорючий термопластик замедляет распространение пламени, что важно для закрытых и плотно застроенных территорий.

Преимущества

• Мультиразмерность - один комплект покрывает весь диапазон 70–120 мм2, исключает необходимость иметь несколько видов муфт на складе.
• Автоматическая герметизация: клеевой слой под действием тепла заполняет микрорельеф поверхности, предотвращая попадание влаги и грязи.
• Срывные болты обеспечивают контроль качества соединения - недотянутый или перетянутый контакт невозможен.
• Непаяная система заземления ускоряет монтаж и повышает надёжность контакта с броней.
• Устойчивость к экстремальным температурам делает изделие пригодным для работы в холодном климате и на открытом воздухе.

Ограничения применения

• Не для соединения кабелей с напряжением выше 1 кВ - использование на более высоких напряжениях недопустимо.
• Не предназначен для установки в средах с постоянным погружением в воду (например, подводные трассы); требуется дополнительная защита при длительном контакте с водой.
• Не применяется для многожильных кабелей - только для одножильных.
• Требуется источник тепла (термофен) для монтажа; невозможно выполнить сборку без него.
• Не рекомендуется использовать при температурах ниже –50 C во время монтажа - материал становится хрупким, возможны трещины при деформации.

Примеры использования

• Ремонт поврежденного кабеля АВБбШвнг-LS в подвале многоэтажного дома.
• Соединение двух участков кабельной линии на территории промплощадки с бронированными кабелями.
• Устройство ответвлений в системе энергообеспечения котельной с высокими требованиями к пожаробезопасности.
• Монтаж временной линии питания на строительной площадке после аварийного отключения.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля диапазону 70–120 мм2 - даже небольшое отклонение может нарушить герметичность.
• При работе в сыром климате используйте термофен с регулировкой температуры - переусадка может повредить внутренние слои.
• Не допускайте попадания воды или пыли на зачищенную часть кабеля перед установкой муфты - это снижает качество герметизации.
• Проверяйте целостность термоусаживаемой трубки перед использованием - наличие трещин или вздутостей говорит о нарушении условий хранения.
• Храните муфты в сухом месте при комнатной температуре - не под прямыми солнечными лучами и не рядом с нагревательными приборами.
