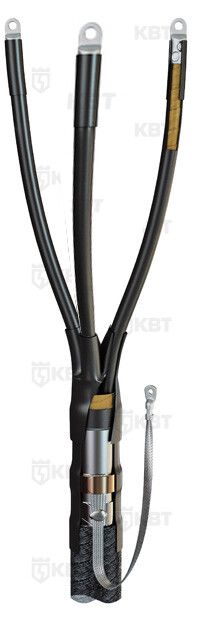

Муфта кабельная концевая 1кВ 3КВНТп-1-70/120 КВТ 57896

Муфта кабельная концевая 3КВНТп-1-70/120 без болтовых наконечников от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Применяется как внутри, так и снаружи помещений. Устройство выполнено в виде термоусаживаемой системы с высокой степенью защиты и совместимо с популярными типами силовых кабелей.

Назначение и область применения

Муфта кабельная концевая 3КВНТп-1-70/120 без болтовых наконечников используется для завершения кабельных линий - создания безопасного и герметичного окончания кабеля перед подключением к оборудованию, распределительному щиту или другим устройствам. Подходит для кабелей с бумажной маслопропитанной или пластмассовой изоляцией, с броней или без неё. Может применяться в условиях повышенной влажности, на открытом воздухе, в подземных колодцах, на эстакадах и в помещениях. Обеспечивает долговременную работу в широком диапазоне температур - от –50 C до +50 C.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 3
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции кабеля: пропитанная бумага
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Состав полимеров: безгалогеновый (HF = Halogen Free)

Совместимость и монтаж

Муфта 3КВНТп-1-70/120 без болтовых наконечников рассчитана на кабели следующих типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл. Для монтажа требуется пропановая горелка ПГ (КВТ). Отдельно следует отметить: комплект не содержит болтовых наконечников - они должны быть закуплены отдельно, если планируется использование именно этого типа соединения. Однако муфта совместима как с болтовыми, так и с опрессовываемыми наконечниками. На внутренних поверхностях всех элементов нанесён термоплавкий клей - он активируется при нагреве и создаёт полностью герметичное соединение. Узел заземления собирается с помощью пружины постоянного давления; для кабелей с броней из стали или алюминия необходим дополнительный «Комплект заземления КМПБ».

Безопасность и стандарты

Муфта 3КВНТп-1-70/120 без болтовых наконечников изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичные пары. Конструкция защищает бумажную изоляцию от термических повреждений благодаря использованию пружины вместо пайки с тугоплавкими припоями. IP-защита не указана, однако герметизация достигается за счет клея и плотной усадки - продукт предназначен для работы в контролируемых средах, где нет прямого воздействия струй воды или подтопления.

Преимущества

• Высокая механическая прочность и химическая стойкость материала корпуса
• Автоматическое формирование герметичного шва благодаря термоплавкому клею
• Устойчивость к УФ-излучению и перепадам температур - подходит для наружной установки
• Экономия времени при монтаже: пружина заземления исключает сложные операции пайки
• Универсальность: один комплект работает с кабелями различной брони и сечения в пределах 70–120 мм2
• Не требует специального оборудования кроме горелки и базового инструмента

Ограничения применения

• Не для кабелей с напряжением выше 1 кВ
• Не рекомендовано применение в местах с постоянным контактом с открытым огнем или источниками высокой температуры (>+50 C)
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев снижает герметичность
• Отсутствие болтовых наконечников в комплекте - их необходимо приобрести отдельно, если нужен этот тип соединения
• Для кабелей с броней обязательна установка допкомплекта КМПБ - без него заземление будет ненадежным
• Запрещено использование в замкнутых объемах без вентиляции во время монтажа - при нагреве возможно выделение минимального количества пара

Примеры использования

• Оконцовка кабеля ААБл 3×95 мм2 перед подключением к трансформатору на открытой подстанции
• Завершение линии питания насосной станции с кабелем (А)СБл 3×120 мм2 в канализационном колодце
• Монтаж фидера на промышленном участке с кабелем ААШв 3×70 мм2 в цеху с высокой влажностью
• Замена старой муфты на новую в существующей воздушной ЛЭП 1 кВ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70–120 мм2. Перегрузка по сечению невозможна, но слишком маленькое сечение (менее 70 мм2) может вызвать плохую усадку.
• Используйте только сертифицированную горелку ПГ (КВТ): другие устройства могут дать неравномерный нагрев и деформацию.
• Если кабель имеет броню - обязательно установите «Комплект заземления КМПБ». Без него контакт с оболочкой будет неэлектрически надежным.
• При работе в холодную погоду (+5…–10 C) предварительно согрейте муфту в помещении - это ускоряет равномерную усадку.
• Не применяйте открытый пламя - направляйте тепло равномерно, начиная с центральной части, двигаясь к торцам.
• Хранить изделие следует в сухом месте при температуре от –20 C до +30 C - длительное воздействие экстремальных температур снижает адгезию клея.
