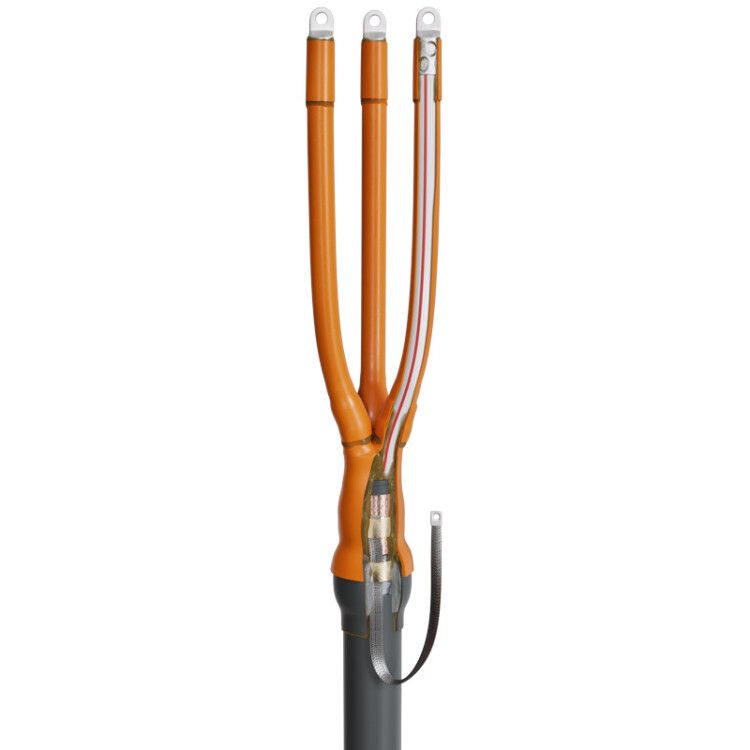

Муфта кабельная концевая 3ПКТп-6-150/240 6 кВ КВТ 65513

Муфта кабельная концевая 3ПКТп-6-150/240 без болтовых соединителей от КВТ предназначена для надежного оконцевания трехжильных кабелей с пластмассовой изоляцией на напряжение до 6 кВ. Устройство выполнено в термоусаживаемом исполнении, не требует сварки или пайки, легко монтируется на месте и подходит как для внутренних, так и для наружных условий.

Назначение и область применения

Муфта кабельная концевая 3ПКТп-6-150/240 без болтовых соединителей применяется для завершения силовых кабелей с изоляцией из ПВХ, в том числе типов АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналогов. Подходит для кабелей как с броней, так и без неё. Конструкция рассчитана на работу в условиях повышенной запыленности, влажности и перепадов температур, что делает её пригодной для монтажа внутри помещений, на столбах, в распределительных устройствах и на открытых участках сети.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Тип изделия: термоусаживаемая концевая муфта
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006 / ТУ 3599-060-97284872-2014
• Содержание галогенов: HF = Halogen Free (безгалогеновый состав)

Совместимость и монтаж

Муфта 3ПКТп-6-150/240 без болтовых соединителей совместима с кабелями, имеющими внешний диаметр, соответствующий сечению 150–240 мм2. Монтаж выполняется методом термоусадки с помощью пропановой горелки (например, ПГ от КВТ). На внутренние поверхности перчаток и манжет нанесён термоплавкий клей - он активируется при нагреве и создаёт плотное герметичное соединение. Для кабелей с бронью предусмотрена непаянная система заземления: используется роликовая пружина постоянного давления, которая фиксирует заземляющий провод к броневой ленте без необходимости сверления или пайки. Жильные изоляционные элементы уже имеют достаточную длину пути утечки, поэтому дополнительные изоляторы не нужны даже при наружном монтаже.

Безопасность и стандарты

Муфта 3ПКТп-6-150/240 без болтовых соединителей соответствует требованиям ГОСТ 34839-2022 и соблюдает нормы по электроизоляции, механической прочности и экологической безопасности. Полимерные материалы не выделяют токсичных веществ при возгорании благодаря отсутствию галогенов. Продукт прошел проверку на трекингостойкость и устойчивость к УФ-излучению, что гарантирует долговременную безопасность эксплуатации вне помещения.

Преимущества

• Высокая степень защиты IP67 за счет герметизации термоклеем - исключает попадание влаги и пыли
• Не требуется использование болтовых наконечников - снижаются затраты и время монтажа
• Поддерживается одновременная работа с кабелями с броней и без неё
• Заземление осуществляется без пайки - повышается скорость и надежность сборки
• Универсальность: один комплект подходит для всех вариантов установки - внутренней и наружной
• Экологически безопасный материал - без галогенов, не образует едких паров при нагреве

Ограничения применения

• Не кабели с металлической оболочкой типа АСБ, ААБл, АКБ - требуют других решений
• Не рекомендовано применение при температурах ниже –50 C - возможна хрупкость материала
• Требуется наличие пропановой горелки и навыков работы с термоусадкой; недопустимо использование открытого пламени без контроля
• Не предназначен для многожильных кабелей с числом жил больше 3
• При сечении кабеля менее 150 мм2 или выше 240 мм2 - необходим другой тип муфты

Примеры использования

• Оконцовка кабеля АВВГ-6 перед входом в распределительный щит
• Завершение кабеля АВБбШв-6 на воздушной ЛЭП 6 кВ
• Монтаж на кабельной линии в цеху с высокой влажностью и пылевой нагрузкой
• Обслуживание подстанций, где важна быстрая замена и минимальные сроки простоя

Практические советы

• Перед монтажом обязательно удалите все острые кромки на конце кабеля - они могут повредить изоляцию при усадке
• Проверьте соответствие диаметра кабеля заявленному диапазону 150–240 мм2 - переход через границы снижает герметичность
• При работе с кабелем с бронью - равномерно закрепите пружину заземления, чтобы избежать плохого контакта
• Нагревайте муфту медленно, начиная с середины, двигаясь к краям - это предотвращает деформацию
• Храните изделие в сухом месте при комнатной температуре - длительное воздействие прямого солнца может изменить цвет и эластичность материалов
• Для удобства можно заранее подготовить наконечники под опрессовку - хотя в комплекте их нет, они совместимы с этой моделью
