Муфта соединительная 3СТп-1-25/50 без болт. наконечников | 54591 КВТ

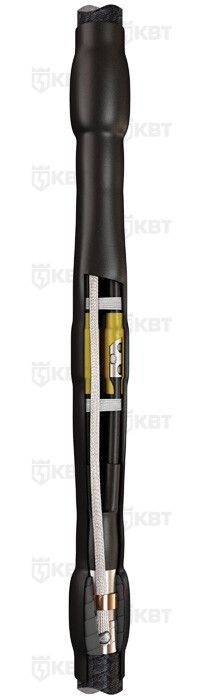

Муфта кабельная соединительная 3СТп-1-25/50 без болтовых наконечников 1кВ от КВТ предназначена для надёжного и герметичного соединения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Применяется в сетях с бронированной и небронированной конструкцией, особенно там, где важна долговечность и безопасность - например, в кабельных линиях, распределительных пунктах и на промышленных объектах.

Назначение и область применения

Муфта 3СТп-1-25/50 используется для создания герметичных соединений между двумя участками трёхжильного кабеля с бумажной маслопропитанной или пластиковой изоляцией. Подходит как для кабелей с броней, так и без неё, с алюминиевой или свинцовой оболочкой. Обеспечивает механическую прочность и электроизоляцию места соединения. Часто применяется при ремонте или модернизации старых кабельных линий, где используются типы кабелей: ААБл, АСБл, АСКл, ААБв, ААШв, АСБШв и аналогичные.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 3
• Номинальное сечение проводника: 25–50 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик без галогенов
• Изоляция жил: пропитанная бумажная (совместима с маслопропитанными кабелями)
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022

Совместимость и монтаж

Муфта 3СТп-1-25/50 совместима с кабелями типа ААБл, АСБл, АСКл, ААБв, ААШв, АСБШв и другими с аналогичными параметрами сечения и изоляции. Для установки требуется пропановая горелка ПГ (например, КВТ). Установка выполняется путём равномерного прогрева всех элементов муфты - манжет, перчаток и внешнего кожуха - до полной усадки. После остывания происходит плотное прилегание материала к кабелю благодаря термоплавкому клею внутри компонентов.

Заземление брони и оболочек реализуется через пружины постоянного давления, входящие в базовую комплектацию. Эти пружины фиксируются на металлической оболочке без необходимости пайки - что снижает риск повреждения бумажной изоляции. Однако при наличии стальной или алюминиевой брони обязательным условием является использование допкомплекта «КМПБ». Пайка провода заземления к бронелентам допускается только при соблюдении технологии и с применением подходящих припоев.

Не требуются болтовые наконечники - вместо них возможно использование опрессовочных соединителей. Это делает муфту удобнее для работы в условиях ограниченного доступа или при замене существующего оборудования.

Безопасность и стандарты

• Произведено по ТУ 3599-006-97284872-2006
• Соответствует требованиям ГОСТ 34839-2022
• Все полимерные материалы не содержат галогенов (HF = Halogen Free): при возгорании не выделяют едких паров хлора или фтора
• Негорючий материал корпуса снижает распространение пламени
• Выдерживает экстремальные температуры - от −50 C до +50 C

Преимущества

• Автоматическая герметизация за счёт термоплавкого клея - не нуждается в дополнительном sealing’е
• Прочные пружины давления обеспечивают надёжное заземление без пайки - экономят время и снижают риск повреждения изоляции
• Универсальность: можно использовать как с опрессовкой, так и с болтовыми соединителями (хотя сами болтовые наконечники не входят в комплект)
• Подходит для широкого спектра кабелей с бумажной и пластиковой изоляцией
• Экологически безопасный состав - без галогенов, соответствует современным нормам безопасности
• Высокая степень защиты IP67 после монтажа - предотвращает попадание воды и пыли

Ограничения применения

• Не для кабелей с напряжением выше 1 кВ
• Не рекомендовано использовать при температурах ниже −50 C или выше +50 C
• Обязательно наличие комплекта КМПБ при работе с кабелями, имеющими стальную или алюминиевую броню
• Требует специального инструмента - пропановой горелки; невозможен холодный монтаж
• Не предназначен для многожильных кабелей с числом жил более трёх
• Не следует применять для кабелей с медной броней - комплект рассчитан на алюминиевые и свинцовые оболочки

Примеры использования

• Ремонт поврежденного участка кабеля ААБл в подземной каменной канализации
• Соединение двух секций кабеля АСБшв при прокладке питания на промышленном предприятии
• Переход от одного типа кабеля к другому в распределительном щите с сохранением герметичности
• Монтаж ответвлений в системах освещения городских дорог с высокой влажностью почвы

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (25–50 мм2); использование вне этого диапазона недопустимо
• При работе с бронированными кабелями всегда используйте комплект КМПБ - он гарантирует надёжное заземление и безопасность
• Не перегревайте муфту во время термоусадки - равномерный прогрев по всей окружности предотвратит деформацию
• Проверяйте целостность термоплавкого слоя перед сборкой: если есть трещины или просушки - изделие нельзя использовать
• Хранить муфту в сухом месте при комнатной температуре - не допускать воздействия прямого UV-излучения
• Для точного контроля температуры при монтаже лучше использовать термографическую камеру или инфракрасный термометр
