Матрица для пробивки отверстий МПО 46х90 (комплект) КВТ 65661

Матрица для пробивки отверстий МПО 46х90, серия ПРОФИ, комплект от КВТ предназначена для точной пробивки прямоугольных отверстий в стальных листах толщиной до 3 мм. Комплект включает все необходимые элементы для установки на гидравлические и механические прессы, обеспечивая надёжную работу в условиях производства.

Назначение и область применения

Матрица для пробивки отверстий МПО 46х90, серия ПРОФИ, комплект используется для формирования щелевых прямоугольных отверстий в листовой стали марки ST 37 толщиной до 3 мм, а также в нержавеющей стали до 1,5 мм. Подходит для операций в цехах металлообработки, где требуется быстрая и точная перфорация - например, при изготовлении корпусов оборудования, крепёжных планок, панелей управления или вентиляционных решёток.

Технические характеристики

• Форма отверстия: прямоугольник, размером 46×90 мм
• Тип пробойника и пуансона: щелевой
• Материал матрицы: сталь
• Габаритные размеры: 46×90 мм
• Максимальная толщина обрабатываемого материала: 3 мм (ST 37), 1,5 мм (нержавеющая сталь)
• Режимы работы: механический и гидравлический
• Исполнение: комплект (полный набор для монтажа)
• Цвет: черный

Совместимость и монтаж

Матрица для пробивки отверстий МПО 46х90, серия ПРОФИ, комплект совместима со следующими моделями прессов: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Также работает с ППО-60, ППО-115, ПГПО-115.

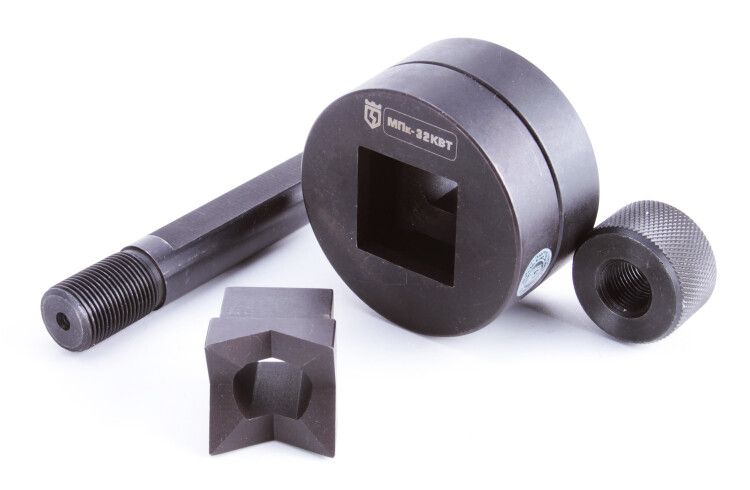

В комплект входят: матрица, пуансон, резьбовая шпилька и прижимная втулка. Для установки необходимо зафиксировать матрицу в нижнем столе пресса, а пуансон - в верхней части. Убедитесь, что ось пуансона точно выровнена с отверстием матрицы. Нагрузка должна распределяться равномерно - избегайте боковых усилий.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Работа возможна только при использовании защитных ограждений и соблюдении правил эксплуатации пресса. Не применяйте для материалов толще указанных - риск повреждения инструмента и травмы.

Преимущества

• Полный комплект снижает время подготовки к работе - всё нужное есть в одной упаковке
• Высокая прочность стальной конструкции обеспечивает долгий срок службы даже при частых циклах пробивки
• Поддержка двух типов привода (механического и гидравлического) позволяет использовать на различных типах станков
• Точная форма отверстия минимизирует деформацию кромок материала

Ограничения применения

• Не предназначен для работы с толстостенной трубой, профилем или алюминием толще 1,5 мм
• Запрещено применять для материалов с твёрдостью выше HRC 28 - возможен износ или поломка пуансона
• Не рекомендуется использование на прессах с силой удара менее 60 кН - недостаточно для полноценной пробивки
• Не допускается работа без смазки - поверхность контакта между пуансоном и матрицей требует периодической обработки маслом

Примеры использования

• Производство панелей распределительных щитов - пробивка отверстий под крепления
• Изготовление кожухов для станков и автоматических линий
• Создание вентиляционных решёток в электрошкафах
• Монтаж крепёжных пластин на рамы и основания оборудования

Практические советы

• Перед первым запуском проверьте зазор между пуансоном и матрицей - он должен быть минимальным, но без задиров
• При работе с нержавеющей сталью используйте специальную смазку для холодной штамповки - продлевает жизнь инструменту
• После каждых 50–100 циклов проверяйте состояние режущих кромок - при появлении затупления замените пуансон
• Храните комплект в сухом месте - влага вызывает коррозию, особенно на резьбе шпилек
• При замене матрицы всегда сверяйтесь с маркировкой на прессе - неверная установка приведёт к выходу из строя механизма
